CTV Lock-E01 / Lock-E02 — накладной электромеханический замок
Накладной электромеханический замок для право- и левосторонних дверей: отпирается ключом, кнопкой выхода или короткой подачей 12 В.
Модели семейства
CTV Lock-E01Из нержавеющей стали, с двойным цилиндром — кнопку выхода изнутри можно заблокировать ключом.
| Материал корпуса | нержавеющая сталь |
| Назначение | для помещений и улицы |
| Тип монтажа | накладной |
| Направление открывания | наружу или внутрь, петли слева или справа |
| Напряжение питания | 12 В AC/DC, 2 А |
| Макс. длительность импульса | 4 сек |
| Габариты | 130×37×106 мм |
| Габариты ответной части | 40×37×105 мм |
| Вес | 1,2 кг |

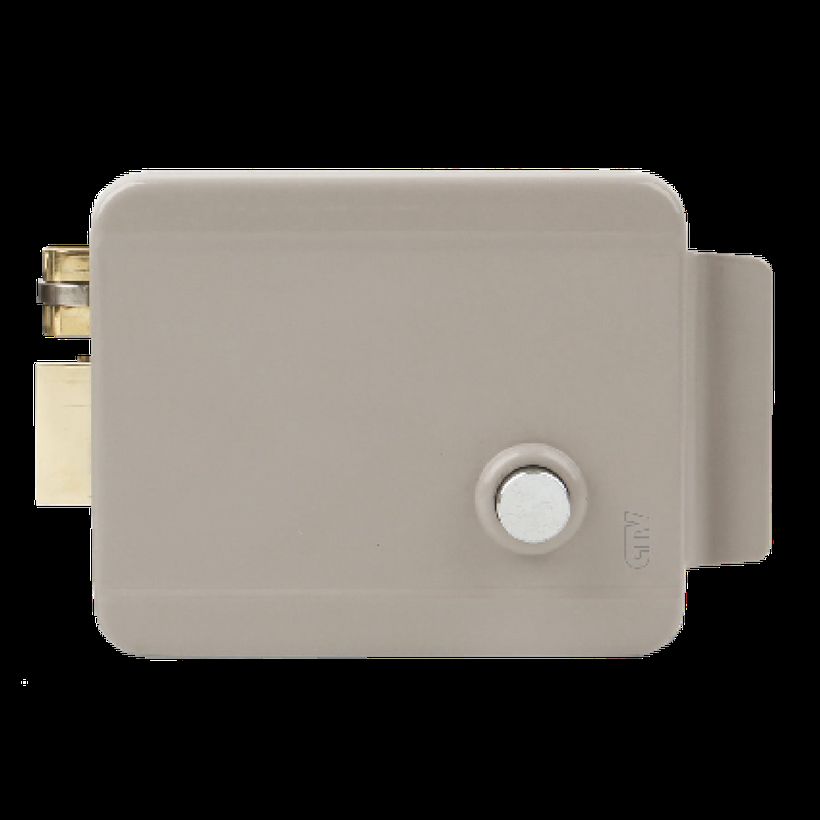

CTV Lock-E02Сталь с полимерным покрытием, без блокировки кнопки выхода.
| Материал корпуса | сталь с полимерным покрытием |
| Назначение | для помещений |
| Тип монтажа | накладной |
| Направление открывания | наружу или внутрь, петли слева или справа |
| Напряжение питания | 12 В AC/DC, 2 А |
| Макс. длительность импульса | 4 сек |
| Габариты | 130×37×106 мм |
| Габариты ответной части | 40×37×105 мм |
| Вес | 1,2 кг |
Как это работает и подключается
- Замок запирается автоматически при закрывании двери, отпирается ключом снаружи, кнопкой выхода изнутри или короткой (не более 4 сек) подачей 12 В на электромагнитную катушку.
- Замки могут управляться любой СКУД, способной подать кратковременное (до 4 сек) напряжение 12 В.
Монтаж
- Направление запирающего ригеля меняется под направление открывания двери: снять крышку, вывести ригель, развернуть на 180°.
- Внешний цилиндр устанавливается на расстоянии ≈58 мм от края двери, отверстие под него — Ø30 мм.
- Планку цилиндра при необходимости укорачивают так, чтобы она выступала внутрь замка на 4–10 мм.
- Ответная часть со скобой ставится на уровне замка, зазор между корпусом замка и ответной частью — 5–8 мм.
- Импульс питания на электромагнит — не дольше 4 сек, иначе изделие выходит из строя; степень сжатия пружины роллера регулируется гайкой на хвостовой части роллера, если дверь закрывается туго или громко.
Примеры
Калитка
Для CTV Lock-E01 инструкция описывает блокировку внутренней кнопки выхода ключом — например, когда кнопка легко доступна снаружи, как на калитке.
Частые вопросы
Чем E01 отличается от E02?
E01 — из нержавеющей стали, для помещений и улицы, с возможностью блокировки кнопки выхода ключом изнутри. E02 — сталь с полимерным покрытием, только для помещений, без блокировки кнопки.
Сколько может длиться импульс на открывание?
Не более 4 секунд — превышение может вывести замок из строя, согласно инструкции.
Нюансы и грабли
- Длительность импульса питания жёстко ограничена 4 секундами — превышение выводит замок из строя.
- Только CTV Lock-E01 позволяет заблокировать кнопку выхода ключом изнутри (поворотом на 180° во внутреннем цилиндре); у Lock-E02 такой блокировки нет.
Документация
- CTV — Инструкция по эксплуатации электромеханического замка CTV Lock-E01/CTV Lock-E02 (текст в исходном PDF не распознался, характеристики E01 — из общей инструкции E01/E02).
