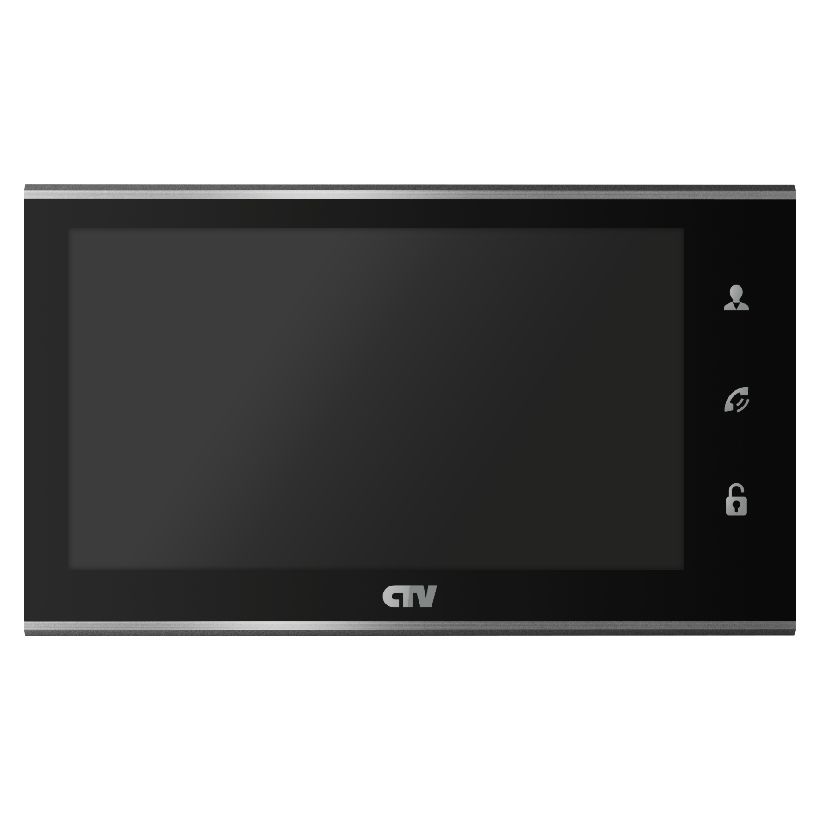

CTV-M2701 / CTV-M2702MD — монитор видеодомофона с сенсорными кнопками

Монитор видеодомофона 7" с сенсорными кнопками; CTV-M2702MD дополнительно ведёт запись по детекции движения. Архивная модель CTV, снята с производства.

Модели семейства

CTV-M2701Базовая версия без детектора движения; тот же корпус и электрика, что у M2702MD.

Дисплей	7˝ TFT LCD (16:9), 800x480
Видеостандарт	PAL/NTSC
Беседа	полудуплекс, 120 секунд
Детектор движения	нет
Память	встроенная 128 Мб (только фото); microSD Class10 — запись видео
Питание	AC 100-240 В; ток дежурный макс. 250 мА, рабочий макс. 600 мА
Размеры/вес	192,5x112,8x19,8 мм, 0,5 кг (нетто)
Температура	работа -10…+60°C, хранение -10…+50°C, влажность до 95%

CTV-M2702MDТа же модель с добавленной функцией записи по детекции движения (вкладка «Дет. движения» есть только у этой версии).

Дисплей	7˝ TFT LCD (16:9), 800x480
Видеостандарт	PAL/NTSC
Беседа	полудуплекс, 120 секунд
Детектор движения	да, запись по детекции
Память	встроенная 128 Мб (только фото); microSD Class10 — запись видео
Питание	AC 100-240 В; ток дежурный макс. 250 мА, рабочий макс. 600 мА
Размеры/вес	192,5x112,8x19,8 мм, 0,5 кг (нетто)
Температура	работа -10…+60°C, хранение -10…+50°C, влажность до 95%

Как это работает и подключается

Видеозапись ведётся только на карту microSD; фотографии — во внутреннюю память (128 Мб).
Подъездный домофон подключается через блок адаптера совместно с одной из вызывных панелей.

Монтаж

Монтажный комплект одинаков для обеих моделей: 5 монтажных 4-контактных кабелей и 2 кабеля для доп. монитора и Hook.
Отключать питание перед монтажом и подключением любых устройств.

Примеры

Основное различие моделей

РЭ прямо указывает: разница между CTV-M2701 и CTV-M2702MD — только в поддержке записи по детекции движения у CTV-M2702MD.

Частые вопросы

Чем отличается CTV-M2702MD от CTV-M2701?

Только поддержкой записи по детекции движения — во всём остальном (корпус, дисплей, память, электрика) модели идентичны.

Нюансы и грабли

У CTV-M2701 в экранном меню нет вкладки «Дет. движения» — не путать при настройке с CTV-M2702MD той же серии.
Видео пишется только на карту microSD; без карты доступны лишь фото во внутренней памяти.
