CTV-M4700AHD / NG — монитор видеодомофона 7" IPS с адресным интеркомом

Монитор видеодомофона 7" IPS с адресным интеркомом и детектором движения; версия NG в том же корпусе добавляет TVI/CVI и карту до 128 Гб. Архивная модель CTV, снята с производства.

Модели семейства

CTV-M4700AHDМонитор с одновременной поддержкой AHD-M и 960H, без встроенной памяти — только через карту.

Дисплей	7˝ TFT IPS LCD (16:9), 1024x600
Видеосигнал	AHD-M и 960H одновременно, PAL/NTSC
Беседа	полудуплекс, не менее 120 секунд, адресный интерком
Детектор движения	2 панели и 2 камеры одновременно; запись 1 канал одновременно; дистанция до объекта не более 3 м
Память	встроенной нет; microSD Class10 до 32 Гб
Питание	AC 100-240 В или 12В DC/1A; ток дежурный макс. 250 мА, рабочий макс. 600 мА
Размеры/вес	205x117x18 мм, 0,4 кг (нетто)
Температура	работа 0…+50°C

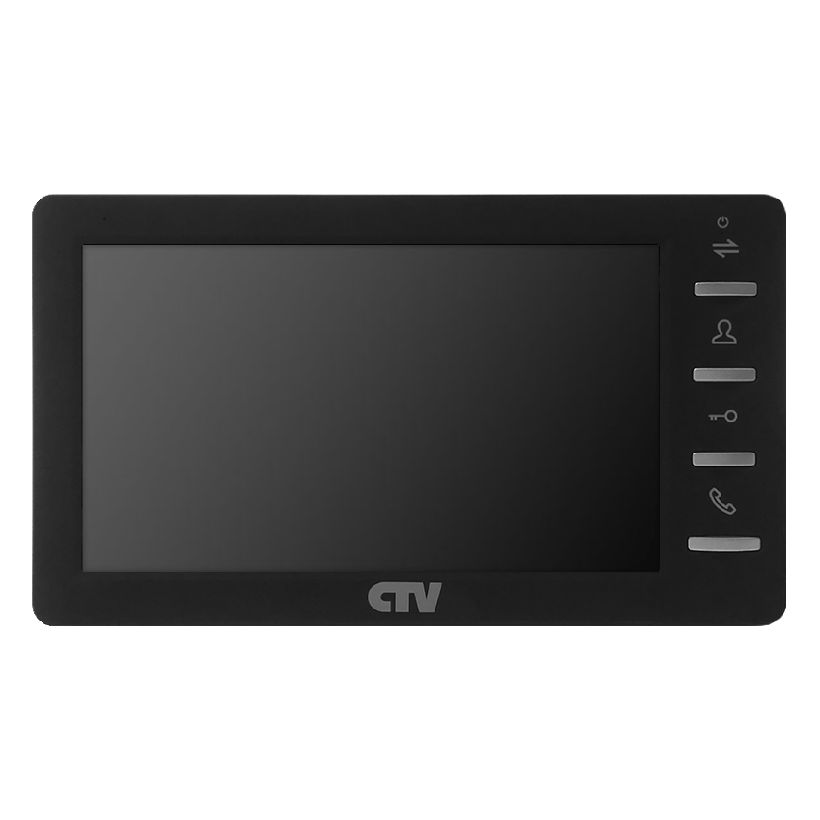

CTV-M4700AHD NGТот же корпус, обновлённая плата: добавлены форматы TVI и CVI (720P/1080P) и поддержка карт microSD до 128 Гб.

Дисплей	7˝ TFT IPS LCD (16:9), 1024x600
Видеосигнал	AHD, TVI, CVI (720P, 1080P) и CVBS (960H)
Беседа	полудуплекс, не менее 120 секунд, адресный интерком
Детектор движения	2 панели и 2 камеры одновременно; запись 1 канал одновременно; дистанция до объекта не более 3 м
Память	встроенной нет; microSD Class10 до 128 Гб
Питание	AC 100-240 В или 12В DC/1A; ток дежурный макс. 250 мА, рабочий макс. 600 мА
Размеры/вес	205x117x18 мм, 0,4 кг (нетто)
Температура	работа 0…+50°C

Как это работает и подключается

Детектор движения включается сразу по 2 панелям и 2 камерам, но запись при срабатывании ведётся только по одному каналу одновременно.

Монтаж

Внутренней памяти нет — обязательна карта microSD Class10 (до 32 Гб) для фото и видео.
Отключать питание перед монтажом и подключением любых устройств.

Примеры

Одновременная поддержка форматов

Панели и камеры в AHD-M (720P) и аналоге (960H) работают одновременно без переключения режима.

Частые вопросы

Нужна ли карта памяти?

Да, обязательна — встроенной памяти у CTV-M4700AHD нет, поддерживается microSD Class10 до 32 Гб.

Нюансы и грабли

Дистанция срабатывания детектора движения — не более 3 м.
Без карты microSD монитор не сохранит ни фото, ни видео — встроенной памяти у этой модели нет.
NG отличается от базовой версии только поддерживаемыми форматами видео и максимальным объёмом карты — корпус и крепление идентичны.
