Cyfral · адаптер видеомонитора

АВМ-01/02/03 — адаптер видеомонитора для координатных домофонов Cyfral

Переходник, который подключает абонентский видеомонитор Commax, Hyundai, Falcon к координатному домофону «Цифрал» без штатного цифрового монитора.

Модели семейства

АВМ-01Базовое исполнение адаптера, устанавливается на DIN-рейку.

Напряжение питания	12 В (от активного видеомонитора)
Потребляемая мощность	не более 0,6 Вт
Габариты	115х62х34 мм
Масса	не более 0,1 кг
Рабочая температура	-10…+50 °C
Влажность	до 95% при +35 °C

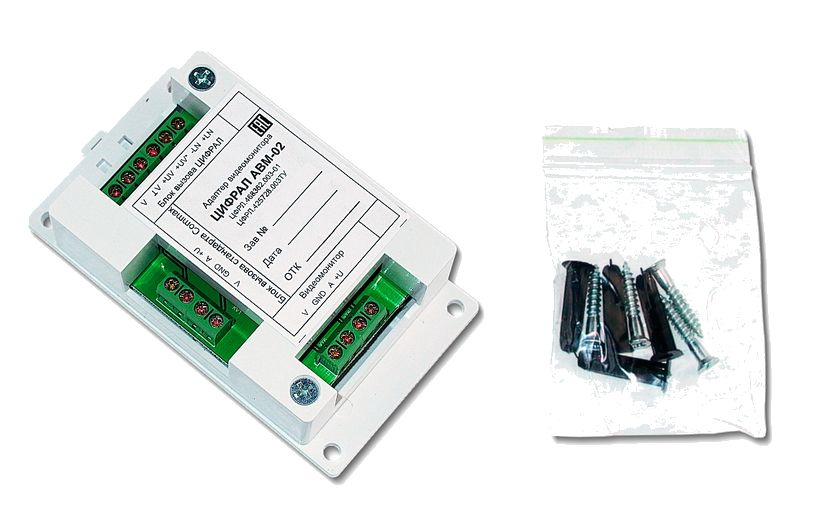

АВМ-02В отличие от АВМ-01 сохраняет возможность подключения индивидуального блока вызова типа Commax, Hyundai, Falcon.

Напряжение питания	12 В (от активного видеомонитора)
Потребляемая мощность	не более 0,6 Вт
Габариты	115х62х34 мм
Масса	не более 0,1 кг
Рабочая температура	-10…+50 °C
Влажность	до 95% при +35 °C

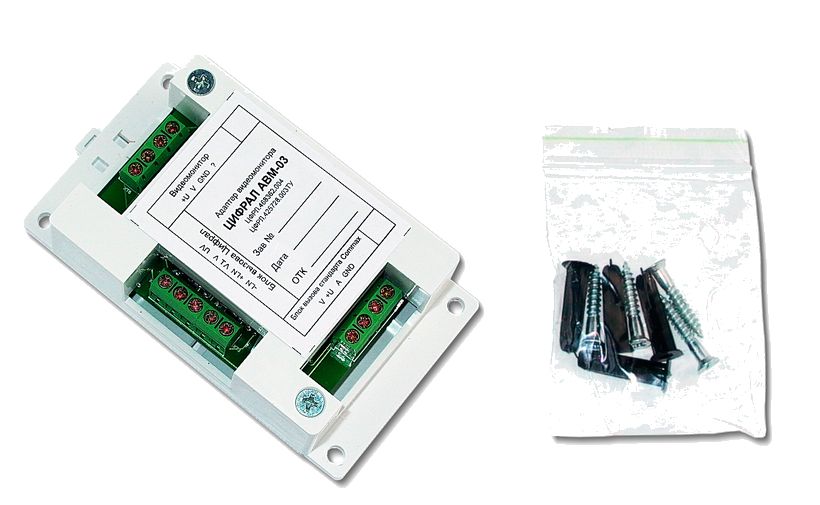

АВМ-03Исполнение с гальванической развязкой; так же, как АВМ-02, сохраняет подключение индивидуального блока вызова.

Напряжение питания	12 В (от активного видеомонитора)
Потребляемая мощность	не более 0,6 Вт
Габариты	115х62х34 мм
Масса	не более 0,15 кг
Рабочая температура	-10…+50 °C
Влажность	до 95% при +35 °C

Как это работает и подключается

Ставится между линией координатного домофона «Цифрал» и абонентским видеомонитором стандарта Commax/Hyundai/Falcon, преобразует протокол вызова и видеосигнал.
АВМ-03 дополнительно гальванически развязывает цепи монитора от линии домофона.
Поддерживает подключение видеоразветвителя ЦИФРАЛ ВР-01 для установки нескольких мониторов на одну квартиру.

Монтаж

Крепится на DIN-рейку; допускается также крепление шурупами или винтами М4.
Не подходит для координатных домофонов ЦИФРАЛ М-10М и М-20М, выпущенных до 01.10.2012 года.
Сопротивление линии между адаптером и видеомонитором по цепи питания не должно превышать 10 Ом — на длинной линии проверить сечение и длину кабеля.

Примеры

Замена штатного монитора

В квартире стоит видеомонитор Commax вместо штатного «Цифрал» — АВМ-01/02/03 сопрягает его с координатным блоком вызова домофона без замены проводки в подъезде.

Индивидуальный блок вызова

АВМ-02 или АВМ-03 сохраняют вход для отдельного блока вызова на этаже (Commax, Hyundai, Falcon) — работает и подъездный, и индивидуальный вызов.

Частые вопросы

В чём разница между АВМ-01, АВМ-02 и АВМ-03?

АВМ-01 — базовый адаптер. АВМ-02 дополнительно поддерживает подключение индивидуального блока вызова на этаже. АВМ-03 — то же самое, что АВМ-02, но с гальванической развязкой цепей монитора.

Подойдёт ли АВМ для старого домофона «Цифрал»?

Нет, если это М-10М или М-20М выпуска до 01.10.2012 года — с ними адаптер не работает.

Нюансы и грабли

Питание адаптера берётся от самого видеомонитора (12 В), отдельного блока питания не требуется.
Модели путают по функциям: только АВМ-02 и АВМ-03 держат вход индивидуального блока вызова, у АВМ-01 его нет.
Гарантия — 12 месяцев с продажи, но не более 18 месяцев с даты выпуска; расчётный срок непрерывной работы — 5 лет.

Документация

Cyfral — Адаптер видеомонитора АВМ-01, АВМ-02, руководство по эксплуатации ЦФРЛ.468362.003 РЭ
Cyfral — Адаптер видеомонитора с гальваноразвязкой АВМ-03, руководство по эксплуатации ЦФРЛ.468362.004 РЭ
