БК-01/БК-02 — блок консьержа и блок обратного вызова для домофона Cyfral CCD-2094.1

Пульт консьержа для координатного домофона «Цифрал» CCD-2094.1: приём вызова от посетителя, связь с жильцами, открывание замка; БК-02 добавляет обратный вызов консьержа с абонентской трубки.

Модели семейства

БК-01Блок консьержа — переговорное устройство системы ограничения доступа для работы с домофоном ЦИФРАЛ CCD-2094.1.

Напряжение питания	15…20 В постоянного тока
Потребляемая мощность	не более 2 Вт
Макс. число абонентов	100 (200 при двух коммутаторах)
Максимальный номер абонента	999
Длительность посылки вызова абоненту	не менее 40 с
Длительность разговора с абонентом	не менее 90 с
Габариты	223х165х100 мм
Масса	не более 0,7 кг
Рабочая температура	+5…+40 °C
Влажность	до 95% при +35 °C

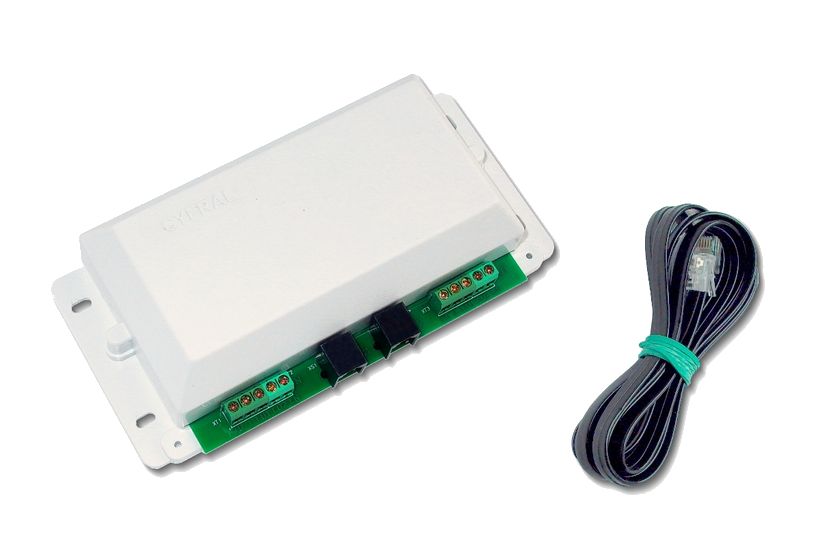

БК-02Блок обратного вызова — подключается к БК-01 и позволяет вызвать консьержа с любого координатного абонентского устройства.

Питание	от домофона
Габариты	178х90х42 мм
Рабочая температура	-10…+50 °C
Влажность	до 95% при +35 °C

Как это работает и подключается

Принимает вызов от посетителя с блока вызова координатного домофона, обеспечивает дуплексную связь консьержа с посетителем и с абонентом, дистанционно открывает электрозамок.
БК-02 подключается к БК-01 и добавляет обратный вызов консьержа: подняв трубку и дождавшись непрерывного гудка, абонент удерживает кнопку открывания двери 3 секунды — консьержу приходят прерывистые сигналы вызова.
Переключатель режима на корпусе БК-01 должен стоять в положении ВКЛ, иначе вызов от посетителя идёт напрямую абоненту в обход консьержа.

Монтаж

БК-01 монтируется вертикально или горизонтально внутри помещения, питание — от домофона; неверное подключение выводит блок из строя.
БК-02 рекомендуется ставить как можно ближе к БК-01, в закрытом помещении.
Если после 15 секунд ожидания гудка на трубке нет сигнала — линия занята другим абонентом, повторный вызов консьержа через БК-02 нужно делать не раньше чем через 20 секунд.

Примеры

Пост консьержа

Посетитель набирает номер квартиры на блоке вызова — у консьержа загорается «СОЕДИНЕНИЕ» и звучит сигнал; сняв трубку, консьерж говорит с посетителем и по кнопке ЗАМОК открывает дверь.

Переключение на абонента

Консьерж нажимает «ОЖИДАНИЕ», набирает номер квартиры и «ВЫЗОВ» — устанавливается связь с абонентом, после чего кнопкой «ВОЗВРАТ» можно вернуться к посетителю.

Частые вопросы

Зачем нужен БК-02, если уже есть БК-01?

БК-01 сам принимает вызовы от посетителей и абонентов, но не умеет получать обратный вызов от абонента к консьержу. Эту функцию добавляет БК-02.

Сколько квартир может обслуживать один БК-01?

До 999 по номеру абонента, но фактически подключаемых абонентов не больше 100 с одним коммутатором и 200 — с двумя.

Нюансы и грабли

Максимум 200 абонентов доступно только при подключении двух коммутаторов к БК-01, с одним — 100.
Комплект БК-01 не включает БК-02 — блок обратного вызова заказывается отдельно и подключается по своей схеме (Приложение Б).
Гарантия — 12 месяцев с продажи, но не более 18 месяцев с даты выпуска; расчётный срок работы — 5 лет.

Документация

Cyfral — Блок консьержа БК-01, Блок обратного вызова БК-02, руководство по эксплуатации
