Cyfral · контроллер доступа

CD-96М/CD-96/1М/CD-96/2М — кодовая панель для электромагнитного замка

Антивандальная кодовая панель открывает электромагнитный замок общим или индивидуальным четырёхзначным кодом, хранит до 100 ячеек и 10000 таблиц кодов в памяти.

Модели семейства

CD-96МБазовое исполнение кодовой панели.

Ячеек памяти	100
Таблиц индивидуальных кодов	10000
Цифр кода	4/4 (общий/индивидуальный)
Коммутируемый ток контактов К-К	не более 0,6 А при ~15 В
Напряжение питания	~15 В ±10%
Потребляемая мощность	не более 2,5 Вт
Габариты	170х105х38 мм
Масса	не более 0,62 кг
Рабочая температура	-40…+50 °C

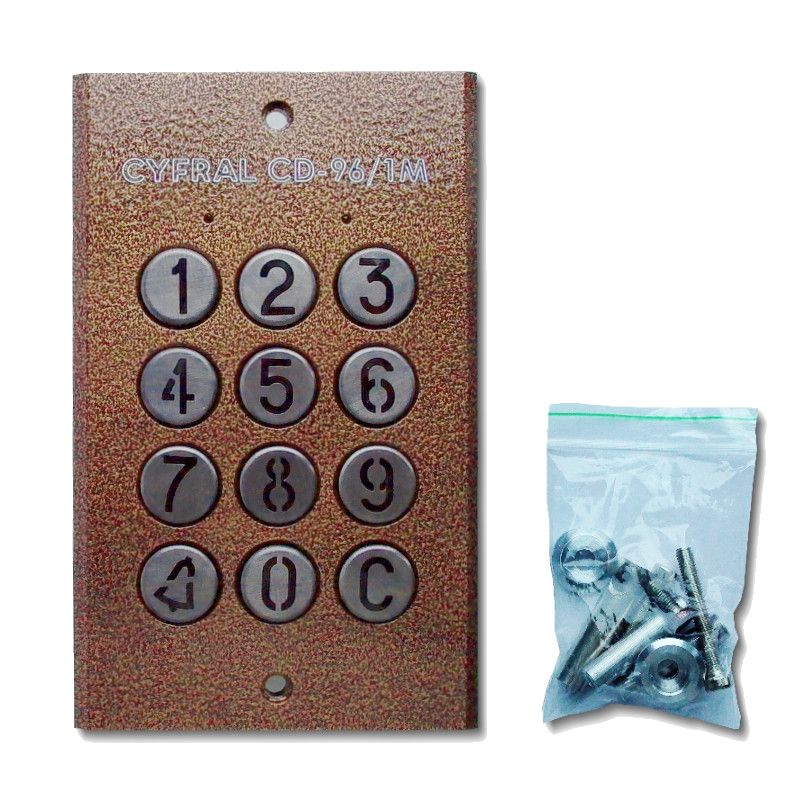

CD-96/1МТот же функционал, отличается корпусом.

Габариты	170х105х50 мм
Масса	не более 0,72 кг

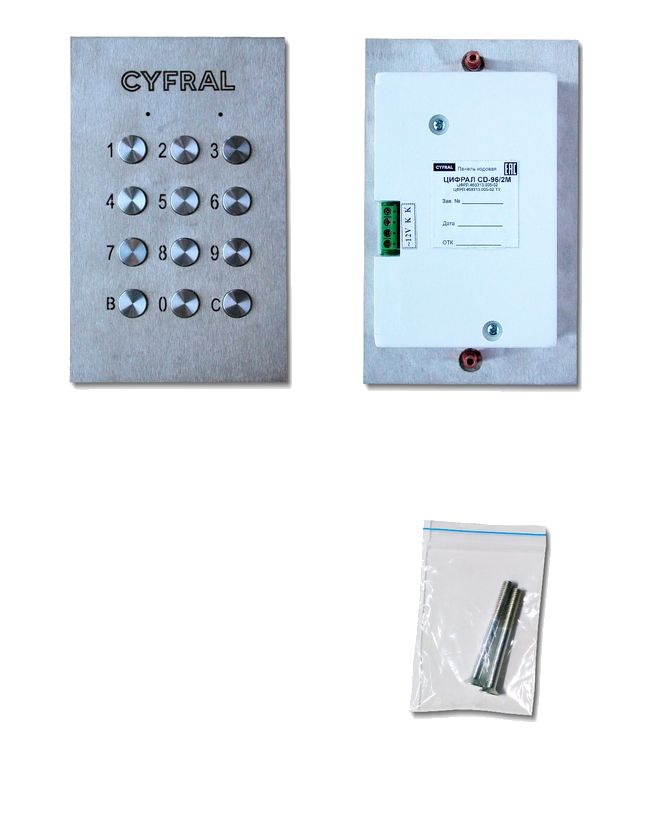

CD-96/2МТот же функционал, отличается корпусом.

Габариты	170х105х31 мм
Масса	не более 0,52 кг

Как это работает и подключается

Замок открывается либо общим кодом на весь дом, либо индивидуальным кодом конкретной ячейки — до 100 ячеек, действующая таблица кодов выбирается из 10000 вариантов в памяти.
Настройки хранятся в памяти панели при отключении питания неограниченное время.
Программирование — с клавиатуры: вход по восьмизначному системному коду, функции 0-5 меняют код ячейки, таблицу кодов, системный код, время разблокировки (0,1…25 с) и общий код; время в режиме программирования ограничено 25 секундами после последнего нажатия.

Монтаж

Монтаж — соединительными проводами длиной не более 15 м и сечением не менее 0,35 мм², крепление панели — двумя винтами.
Заводские установки: системный код 12340000, действующая таблица кодов 0000, время открывания замка 3,5 с.
Блок питания нельзя ставить на дверное полотно и прокладывать по нему силовой кабель ~220 В; при монтаже на металлическую дверь дверь нужно заземлить.

Примеры

Общий код

Жилец набирает на клавиатуре общий четырёхзначный код — замок разблокируется со звуковым и световым подтверждением.

Индивидуальный код по номеру квартиры

Набирается номер ячейки (может совпадать с номером квартиры), «*» и свой четырёхзначный код — открывается тот же замок, но код у каждой ячейки свой.

Частые вопросы

Сколько пользователей может обслуживать одна панель?

До 100 ячеек с индивидуальными кодами, плюс общий код на всех; таблицы кодов можно менять — в памяти хранится 10000 вариантов.

Как быстро открывается замок?

Заводская установка — 3,5 с, время разблокировки можно перепрограммировать в диапазоне 0,1…25 с с шагом 0,1 с.

Нюансы и грабли

При утере системного кода панель нельзя перепрограммировать самостоятельно — только через обращение на завод-изготовитель.
Три модели (CD-96М/1М/2М) различаются только габаритами и массой корпуса, электрические характеристики общие.
В блоке питания при работе устройства опасное напряжение ~220 В — обесточивать перед монтажом и ремонтом обязательно.

Документация

Cyfral — Панели кодовые CD-96М, CD-96/1М, CD-96/2М, руководство по эксплуатации
