ТАП КМ-2НО/КМ-2НО.1 — абонентская трубка для координатных домофонов Cyfral CCD-2094
Квартирная переговорная трубка для координатных домофонов «Цифрал» CCD-2094 и аналогичных, в исполнениях КМ-2НО (только звук) и КМ-2НО.1 (звук и свет).
Модели семейства
ТАП КМ-2НО (и исполнения КМ-2НО.М, КМ-2НО.Ч)Подаёт только звуковую сигнализацию вызова — светодиод HL1 и резистор R11 не устанавливаются.
| Ток потребления в режиме «Разговор» | 18-22 мА |
| Напряжение в линии, трубка на корпусе | 1,5–2,5 В |
| Напряжение в линии, трубка поднята | 5,8–6,5 В |
| Габариты | 200х55х43 мм |
| Масса | не более 0,15 кг |
| Рабочая температура | +5…+40 °C |
| Влажность | до 95% при +30 °C |

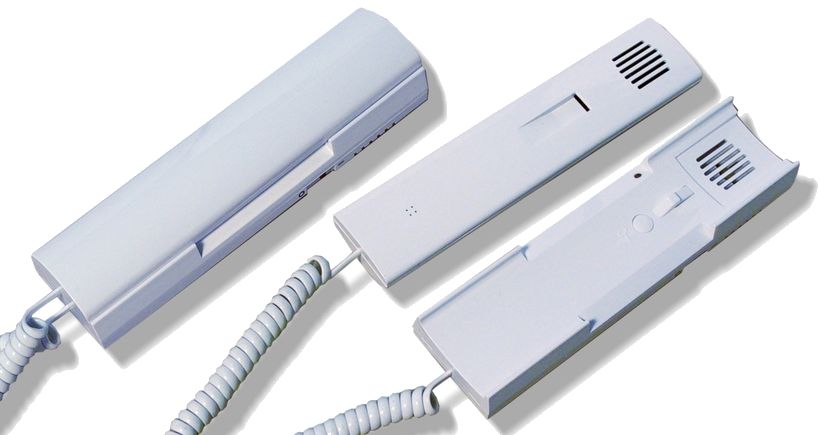

ТАП КМ-2НО.1 (и исполнения КМ-2НО.1М, КМ-2НО.1Ч)Подаёт звуковую и световую сигнализацию вызова, с возможностью отключить сигнал.
| Ток потребления в режиме «Разговор» | 18-22 мА |
| Напряжение в линии, трубка на корпусе | 1,5–2,5 В |
| Напряжение в линии, трубка поднята | 5,8–6,5 В |
| Габариты | 200х55х43 мм |
| Масса | не более 0,15 кг |
| Рабочая температура | +5…+40 °C |
| Влажность | до 95% при +30 °C |
Как это работает и подключается
- Обеспечивает двухстороннюю дуплексную связь с блоком вызова и дистанционное открывание входной двери.
- Работает с домофонами типа ЦИФРАЛ CCD-2094 или аналогичными.
Монтаж
- Устанавливается в вертикальном или горизонтальном положении в любой точке квартиры.
- Подключение к линии домофона — по руководству соответствующей модели домофона, с соблюдением полярности; после подключения трубку установить на корпус ТАП.
Примеры
Вызов с подъезда
Посетитель звонит с блока вызова CCD-2094 — трубка подаёт сигнал (звук у КМ-2НО, звук и свет у КМ-2НО.1); сняв трубку, жилец говорит с посетителем и открывает дверь.
Частые вопросы
Чем КМ-2НО отличается от КМ-2НО.1?
КМ-2НО подаёт только звуковой сигнал вызова, КМ-2НО.1 — звуковой и световой, с возможностью отключить сигнал.
Нюансы и грабли
- КМ-2НО и КМ-2НО.1 внешне и электрически почти одинаковы, но в КМ-2НО отсутствуют светодиод HL1 и резистор R11 — световой сигнализации вызова у неё нет.
- Гарантия — 12 месяцев с продажи, но не более 18 месяцев с даты выпуска; расчётный срок работы — 5 лет.
Документация
- Cyfral — Трубка абонентская переговорная ЦИФРАЛ КМ-2НО / КМ-2НО.1, руководство по эксплуатации ЦФРЛ.468624.025 РЭ
