КУ-95/Р, КУ-95/РК — считыватель проксимити-карт с релейным выходом для СКУД

Считыватель проксимити-карт на дверь подъезда с памятью на 2000 карт и выходом «OUT» для управления контроллером замка; РК дополнительно читает карты Mifare с криптозащитой.

Модели семейства

КУ-95/РУстройство ключевое для считывания проксимити-карт, хранит до 2000 карт в памяти.

Напряжение питания	~12 В переменное
Потребляемая мощность	не более 1,8 Вт
Ток коммутации выхода «OUT»	не более 10 мА при 12±0,4 В
Напряжение разрешающего сигнала на «OUT»	0,4 В
Длительность разрешающего сигнала	1±0,2 с
Проксимити-карт в памяти	не более 2000
Габариты	110х60х20 мм
Масса	не более 0,2 кг
Рабочая температура	-40…+50 °C
Влажность	до 95% при +35 °C

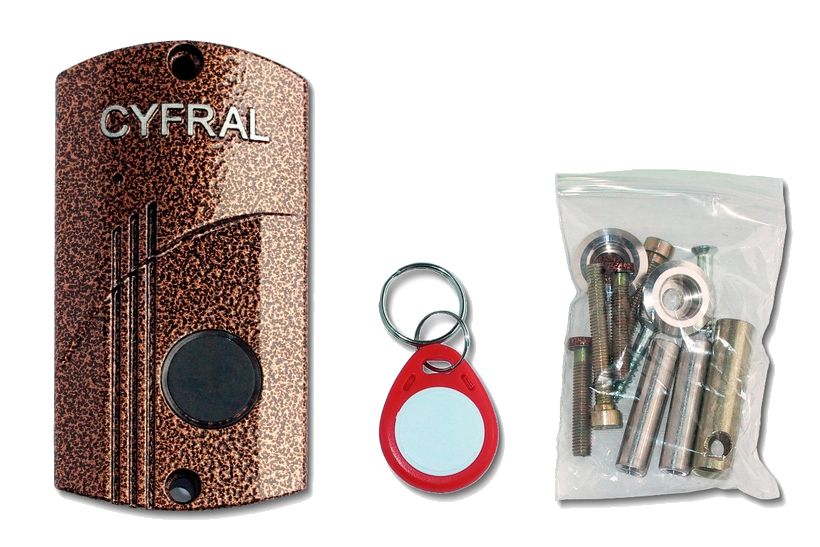

КУ-95/РКТот же корпус и назначение, но работает с бесконтактными ключами с криптозащитой Mifare.

Напряжение питания	12-15 В переменное
Потребляемая мощность	1,8 Вт
Ток потребления при ~12 В	не более 0,8 А
Напряжение разрешающего сигнала на «OUT»	0,4 В
Габариты	110х60х20 мм
Масса	не более 0,2 кг
Рабочая температура	-40…+50 °C

Как это работает и подключается

Считывает проксимити-карты и передаёт разрешающий сигнал через выход «OUT» контроллеру замка ЦИФРАЛ/Т, который управляет электромагнитным замком ML ЦИФРАЛ.
Запись карт — только через «мастер-карту»: сервисный режим включается прикладыванием мастер-карты (подтверждение — короткий сигнал и красный индикатор на 3 с), новые карты записываются приложением к устройству.
При переполнении памяти на 2000 карт устройство сигнализирует четырьмя короткими звуковыми сигналами.

Монтаж

Монтируется на наружный лист неподвижной створки металлической двери на высоте, как правило, 1400-1600 мм; крепление должно исключать несанкционированный демонтаж.
Блок питания ЦИФРАЛ БП-2 ставится в непосредственной близости, для него нужна отдельная розетка с заземляющим контактом; провода — сечением не менее 0,35 мм².
Перед подключением убедиться, что вторичные обмотки трансформатора питания ~12 В и ~15 В защищены предохранителями 1 А и 0,5 А соответственно; для помехозащищённости рекомендован сетевой фильтр на нагрузку не менее 20 Вт.

Примеры

Проход по карте

Жилец прикладывает проксимити-карту — устройство сверяет код в памяти и выдаёт разрешающий сигнал на выходе «OUT» контроллеру ЦИФРАЛ/Т, тот открывает электромагнитный замок.

Запись мастер-карты

При первом включении с зажатой кнопкой «ВЫХОД» устройство переходит в режим записи мастер-карты — после этого через сервисный режим можно добавлять и удалять карты пользователей.

Частые вопросы

Чем КУ-95/РК отличается от КУ-95/Р?

Корпус и назначение те же (110х60х20 мм, считыватель на дверь), но РК работает с картами Mifare с криптозащитой и потребляет больше тока.

Как добавить новую карту пользователю?

Приложить мастер-карту и удерживать её до перехода в сервисный режим (один сигнал, красный индикатор 3 с), затем приложить новую проксимити-карту — подтверждением записи будет короткий сигнал.

Нюансы и грабли

Сопротивление проводки электромагнитного замка не должно превышать 1 Ом, а провода в открытых местах двери нужно защищать механически.
Забытый выход из сервисного режима после программирования — типовая ошибка монтажника, устройство остаётся уязвимо для случайной перезаписи карт.
КУ-95/РК потребляет заметно больше тока (до 0,8 А), чем КУ-95/Р — учитывать при выборе блока питания.

Документация

Cyfral — Устройство ключевое КУ-95/Р, руководство по эксплуатации ЦФРЛ.468361.006
Cyfral — Устройство ключевое КУ-95/РК, руководство по эксплуатации ЦФРЛ.468361.006-01
