ЦИФРАЛ М-1V/М-1.1V — блок вызова на одного абонента с видео
Аудио-видео блок вызова для одного абонента, антивандальное исполнение; питание — от видеомонитора «Цифрал», без своего блока питания.
Модели семейства
М-1V / М-1VCБазовое исполнение для работы с видеомониторами «Цифрал» (М-1V) и «Цифрал»/Commax (М-1VC).
| Максимальная длительность разговора | 40+10 с |
| Потребляемая мощность | 1,5 Вт в ожидании, 2,5 Вт при вызове |
| Потребляемый ток | не более 0,3 А |
| Максимальное сопротивление линии связи абонента | не более 30 Ом |
| Размеры | не более 68×130×30 мм |
| Масса | не более 0,25 кг |
| Диапазон рабочих температур | -40…+50 °C, влажность до 95% при +35 °C |

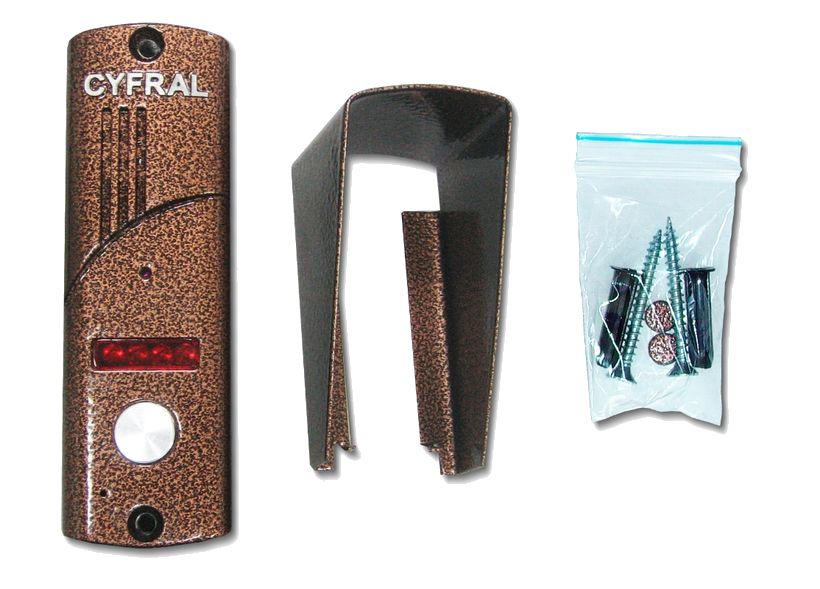

М-1.1V / М-1.1VCКомпактное исполнение; совместимо с контроллерами замка ЦИФРАЛ/ТС-01, ТС-01/350, ЦИФРАЛ/Т/350; по заказу — доп. крепёж для монтажа под углом или в металлическую дверь.
| Максимальная длительность разговора | 40+10 с |
| Потребляемая мощность | 1,5 Вт в ожидании, 4,5 Вт при вызове |
| Потребляемый ток | не более 0,3 А |
| Максимальное сопротивление линии связи абонента | не более 30 Ом |
| Размеры | не более 40×122×27 мм |
| Масса | не более 0,25 кг |
| Диапазон рабочих температур | -40…+50 °C, влажность до 95% при +35 °C |
Как это работает и подключается
- Работают в составе видеомониторов марки «Цифрал» (М-1.1V/М-1.1VC — также Commax); совместимы с электромагнитными замками «Цифрал» и электромеханическими замками.
- Вызов абонента — кнопкой на панели; снятие трубки видеомонитора включает дуплексную связь и видеокамеру одновременно.
- Дистанционное открывание электромагнитного замка — кратковременным (1…2 с) нажатием кнопки на видеомониторе.
Монтаж
- Монтаж — проводами до 30 м, сечением не менее 0,35 мм²; для видеотракта использовать экранированный провод.
- Металлическая дверь подъезда должна быть обязательно заземлена; неверное подключение выводит блок вызова из строя.
- При установке с видеокамерой обязательно вывесить информацию о видеонаблюдении.
- М-1.1V/М-1.1VC по требованию заказчика комплектуются доп. крепежом ЦФРЛ.103651.014 для монтажа под углом или в металлическую дверь.
Примеры
Подъезд с видеонаблюдением
Переговорное устройство с трансляцией видеосигнала абоненту на видеомонитор.
Частые вопросы
Чем М-1V отличается от М-1.1V?
Разные габариты корпуса (68×130×30 мм у М-1V против 40×122×27 мм у М-1.1V) и потребляемая мощность при вызове; М-1.1V/VC дополнительно совместим с контроллерами замка ЦИФРАЛ/ТС-01 и ЦИФРАЛ/Т/350.
Нужен ли блоку вызова отдельный источник питания?
Нет, питание подаётся от видеомонитора «Цифрал».
Нюансы и грабли
- Питание блока вызова — от видеомонитора, отдельный источник не нужен; диапазон рабочих температур зависит от типа применяемой видеокамеры.
- Прекращение связи — по истечении 40 с или раньше, при установке трубки видеомонитора.
Документация
- Cyfral — Блок вызова М-1V, руководство по эксплуатации
- Cyfral — Блок вызова М-1VC, руководство по эксплуатации
- Cyfral — Блок вызова М-1.1V, руководство по эксплуатации
- Cyfral — Блок вызова М-1.1VC, руководство по эксплуатации
