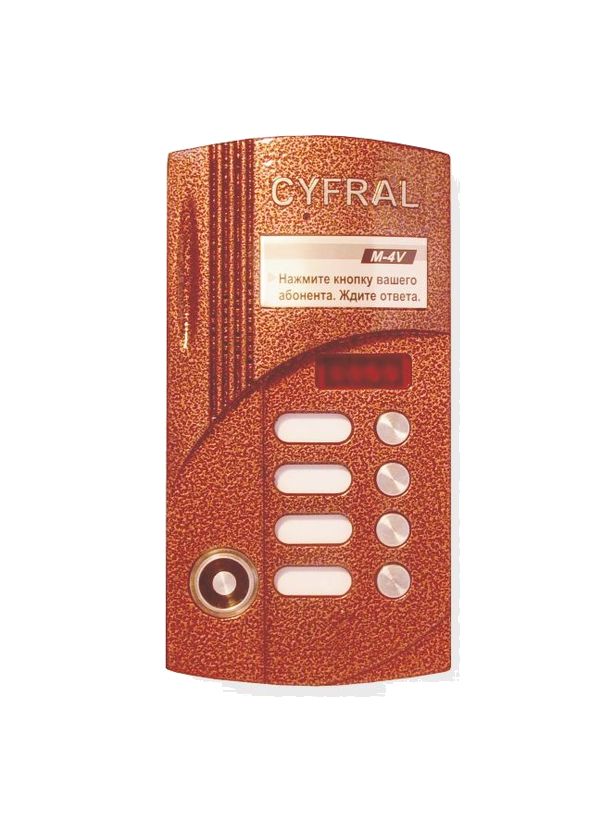

ЦИФРАЛ М-2V/М-4V — блок вызова на 2/4 абонента со своим питанием

Аудио-видео блок вызова на 2 или 4 абонента, работает в составе видеомонитора ЦИФРАЛ ВМ-1020 или аналогичного; питание — переменное 15В, отдельно от видеомонитора.

Модели семейства

М-2V / М-2V/Т / М-4V / М-4V/ТМногоабонентский блок вызова с видеоканалом для 2 или 4 абонентов.

Максимальное количество абонентов	2/4
Максимальная длительность разговора	40+10 с
Потребляемая мощность	1,5 Вт в ожидании, 4,5 Вт при вызове
Напряжение питания переменное	15±10%
Размеры	не более 97×184×47 мм
Масса	не более 0,65 кг
Диапазон рабочих температур	-40…+50 °C, влажность до 95% при +35 °C

Как это работает и подключается

Звуковое подтверждение посылки вызова, двусторонняя дуплексная связь, трансляция видеосигнала абоненту.
Дистанционное открывание электромагнитного замка — кратковременным (1…2 с) нажатием кнопки открывания.
Связь прекращается по истечении 40 с или раньше, при установке трубки видеомонитора.

Монтаж

Монтаж — проводами до 30 м, сечением не менее 0,35 мм²; для видеотракта использовать экранированный провод.
Неверное подключение приводит к выходу блока вызова из строя.

Примеры

Подъезд на несколько квартир

Блок вызова работает в составе видеомонитора ЦИФРАЛ ВМ-1020 или аналогичного.

Частые вопросы

Сколько абонентов поддерживает блок вызова?

2 или 4, в зависимости от модели (М-2V/М-2V-Т или М-4V/М-4V-Т).

Нюансы и грабли

У блока — собственное переменное питание 15±10% В, в отличие от М-2.2VC/М-4.2VC, которые питаются от видеомонитора.
Диапазон рабочих температур может быть иным в зависимости от типа применяемой видеокамеры.

Документация

Cyfral — Блоки вызова М-2V/М-4V, руководство по эксплуатации
