ML ЦИФРАЛ — линейка электромагнитных замков от 150 до 450 кг

Электромагнитные замки для дверей подъездов и офисов, подобранные по силе удержания от 150 до 450 кг; общее для всей линейки питание 12В, ток потребления не более 0,6 А.

Модели семейства

ML ЦИФРАЛ-150/БМладшая модель линейки.

Напряжение питания	постоянное 12+5%В
Ток потребления	не более 0,6 А
Сила удержания при 12В	150 +50/-25 кг
Габаритные размеры	не более 202×40×22 мм
Масса с якорем	не более 1 кг

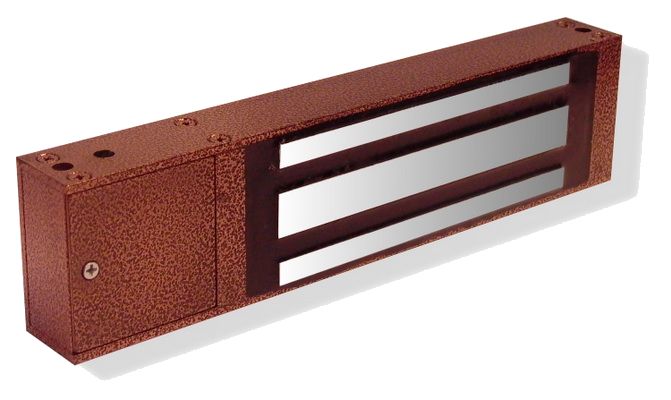

ML ЦИФРАЛ-250 / ML ЦИФРАЛ-250/Б

Напряжение питания	постоянное 12+5%В
Ток потребления	не более 0,6 А
Сила удержания при 12В	250 +50/-25 кг
Габаритные размеры	250: не более 198×60×32 мм; 250/Б: не более 148×60×32 мм
Масса с якорем	250: не более 2,2 кг; 250/Б: не более 2,1 кг

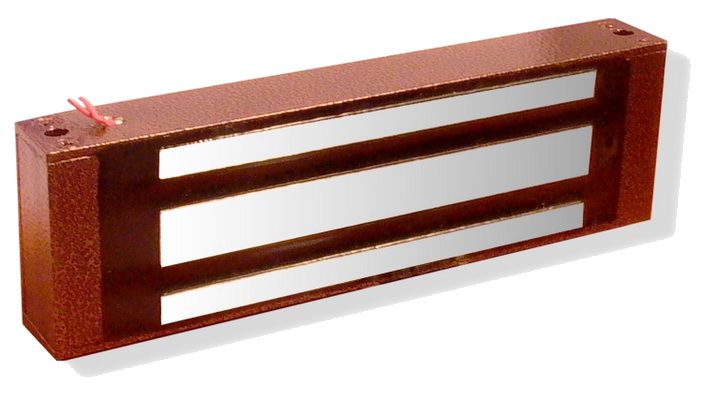

ML ЦИФРАЛ-350 / ML ЦИФРАЛ-350/Б

Напряжение питания	постоянное 12+5%В
Ток потребления	не более 0,6 А
Сила удержания при 12В	350 +70/-35 кг
Габаритные размеры	350: не более 248×60×32 мм; 350/Б: не более 198×60×32 мм
Масса с якорем	350: не более 2,7 кг; 350/Б: не более 2,6 кг

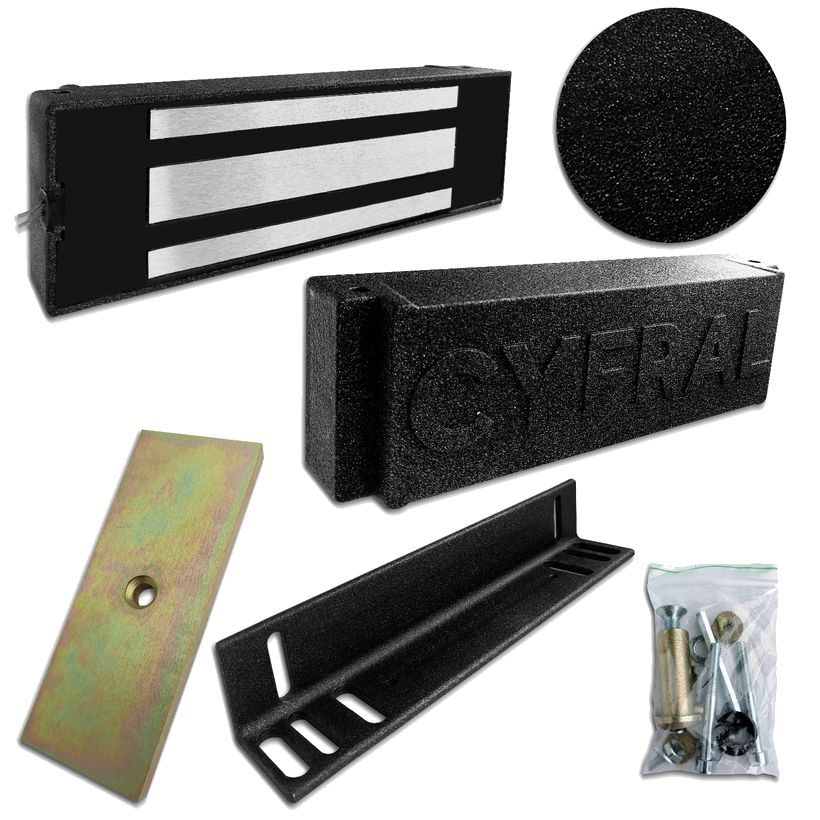

ML ЦИФРАЛ-400Содержит только исполнительную силовую часть, без отсека для платы контроллера — подключать можно только через отдельный контроллер ЭМЗ (ЦИФРАЛ/Т, ЦИФРАЛ/Т/350, ЦИФРАЛ/ТС-01 или ЦИФРАЛ/ТС-01/350).

Напряжение питания	постоянное 12+5%В
Ток потребления	не более 0,6 А
Сила удержания при 12В	400 ± 20 кг
Габаритные размеры	не более 235×75×47 мм
Масса с якорем	не более 4,1 кг

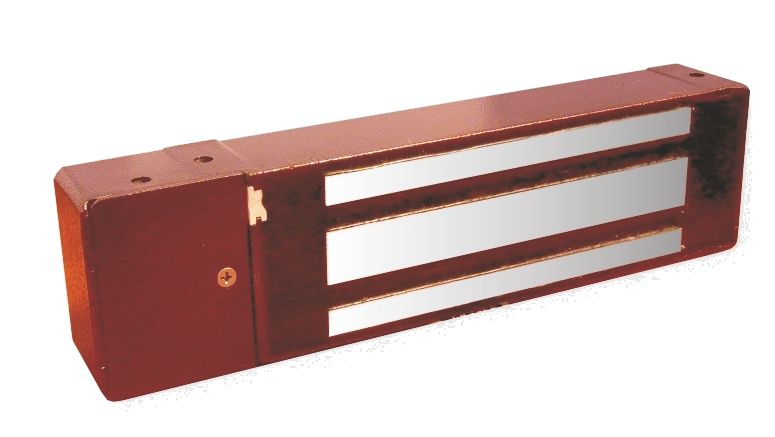

ML ЦИФРАЛ / ML ЦИФРАЛ/К / ML ЦИФРАЛ/БСтаршая модель линейки: базовая версия — силовая часть; /К — со встроенной кнопкой «аварийного выхода»; /Б — без отсека для платы контроллера.

Напряжение питания	постоянное 12+5%В
Ток потребления	не более 0,6 А
Сила удержания при 12В	450 +90/-45 кг
Габаритные размеры	ЦИФРАЛ, ЦИФРАЛ/К: не более 275×75×47 мм; ЦИФРАЛ/Б: не более 235×75×47 мм
Масса с якорем	ЦИФРАЛ, ЦИФРАЛ/К: не более 4,3 кг; ЦИФРАЛ/Б: не более 4,1 кг

Как это работает и подключается

Все модели — дверные замочные устройства для ограничения доступа в подъездах жилых домов и офисах.
Модели без индекса «/Б» содержат отсек для платы контроллера замка; модели «/Б» и ML ЦИФРАЛ-400 — только силовую часть, для них обязателен отдельный контроллер ЭМЗ.

Монтаж

Замок устанавливается на дверной косяк на высоте от пола не более 1,2 м через уголок; якорь — на дверном полотне точно напротив рабочей поверхности замка, иначе прижимные характеристики ухудшаются.
При установке якоря на дверь толщиной более 40 мм использовать винт длиной по толщине двери.
ML ЦИФРАЛ/К — экстренное открывание кнопкой «аварийного выхода» на корпусе замка.

Примеры

Лёгкая дверь подъезда

Замок ML ЦИФРАЛ-150/Б — самая компактная модель линейки, наименьшая сила удержания.

Тяжёлая дверь с высокой нагрузкой

Замок ML ЦИФРАЛ (450 кг) — самая мощная модель, версия /К — со встроенной кнопкой аварийного выхода.

Частые вопросы

Чем отличаются модели «/Б»?

У них нет отсека для платы контроллера — такой замок можно подключить только через отдельный контроллер ЭМЗ.

Какая сила удержания у линейки ML ЦИФРАЛ?

От 150+50/-25 кг у младшей модели до 450+90/-45 кг у старшей — 5 типоразмеров под разные двери.

Нюансы и грабли

ML ЦИФРАЛ-400 категорически запрещено подключать без контроллера ЭМЗ — это может вывести оборудование из строя.
Хранить замки в упаковке при температуре до +40°C и влажности не более 80% при +25°C, в штабелях не более 10 коробок по высоте.
