ЦИФРАЛ/ТС-01 — контроллер замка на контактных цифровых ключах

Плата без корпуса для управления электромагнитным или электромеханическим замком по контактным цифровым ключам (Touch Memory), с энергонезависимой памятью и мастер-ключом.

Контроллер замка электромагнитного ЦИФРАЛ/ТС-01

Модели семейства

ЦИФРАЛ/ТС-01Базовая версия: управляет и электромагнитным, и электромеханическим замком (выбор перемычкой XP1).

Напряжение питания	~12В, 50 Гц
Ток потребления	0,6 А для электромагнитного замка, 1,0 А для электромеханического
Время нахождения замка в открытом состоянии	1…20 с
Количество записываемых ключей	не более 16000 (поставляется с памятью на 2000, зависит от типа EEPROM: 2000/24LC64-I/P, 4000/24LC128-I/P, 8000/24LC256-I/P, 16000/24LC512-I/P)
Габаритные размеры	не более 55×35×38 мм
Масса	не более 0,03 кг

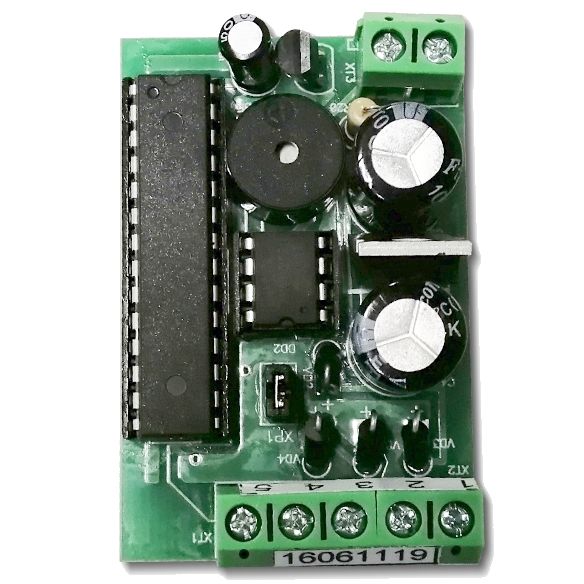

ЦИФРАЛ/ТС-01/350Управляет и размагничивает электромагнитный замок; разблокировка при неисправности кнопки или соединительного шлейфа.

Напряжение питания	~12В, 50 Гц
Время нахождения замка в открытом состоянии	1…20 с
Количество записываемых ключей	не более 2000
Габаритные размеры	не более 53×35×25 мм
Масса	не более 0,03 кг

Как это работает и подключается

Мастер-ключ записывается и перепрограммируется прямо на объекте; им же задаётся время удержания замка (для электромеханического — 1…3 с, для электромагнитного — более 3 с).
Режим «сбор ключей» — запись ключей в память с имитацией дежурного режима, каждый поднесённый ключ сразу открывает дверь и записывается.
Через внешний носитель DS1996 и отдельный адаптер ЦИФРАЛ ТС-01 можно перенести содержимое памяти на компьютер и обратно.
При переполнении памяти контроллер подаёт четыре коротких звуковых сигнала.

Монтаж

Подключение — по схеме из РЭ; хранить в упаковке при температуре до +40°C и влажности не более 80% при +25°C.
ЦИФРАЛ/ТС-01: тип замка выбирается перемычкой XP1 (установлена — электромеханический, разомкнута — электромагнитный), менять только при выключенном питании.

Примеры

Домофон с ключами Touch Memory

Контроллер открывает замок по контактным цифровым ключам, память программируется мастер-ключом без ПК.

Частые вопросы

Сколько ключей помнит ЦИФРАЛ/ТС-01?

От 2000 (штатно) до 16000 — зависит от установленной микросхемы EEPROM.

Чем ТС-01/350 отличается от ТС-01?

ТС-01/350 работает только с электромагнитным замком и умеет его размагничивать, а также разблокирует замок при неисправности кнопки или шлейфа; габариты компактнее (53×35×25 мм против 55×35×38 мм).

Нюансы и грабли

ТС-01/350 не управляет электромеханическим замком — только электромагнитным, с функцией размагничивания.
Штатно контроллер ТС-01 поставляется с памятью на 2000 ключей; для 16000 нужна замена EEPROM на 24LC512-I/P.
