ЦИФРАЛ ВМ-2020/2040 — чёрно-белый видеомонитор с экранным меню
Настенный видеомонитор с трубкой и экранным меню: ВМ-2020/2021 — на 2 источника видео, ВМ-2040/2041 — на 4 (коммутатор КМВ-01 отдельно); /2021 и /2041 хранят до 32 кадров.
Модели семейства
ВМ-2020 / ВМ-20212 источника видеосигнала; ВМ-2021 — с энергонезависимой памятью изображений и часами.
| Напряжение питания | 160…240 В, 50 Гц |
| Потребляемая мощность | 9 Вт в дежурном режиме, не более 18 Вт максимальная |
| Максимальное сопротивление линии связи абонента | не более 30 Ом |
| Длительность дуплексной аудиосвязи | 80±10 с |
| Экран монитора | 4", электронно-лучевая трубка, чёрно-белый |
| Память изображений (ВМ-2021) | 32 кадра |
| Диапазон рабочих температур | +5…+40 °C |
| Габаритные размеры | не более 225×205×75 мм, вес не более 1,3 кг |

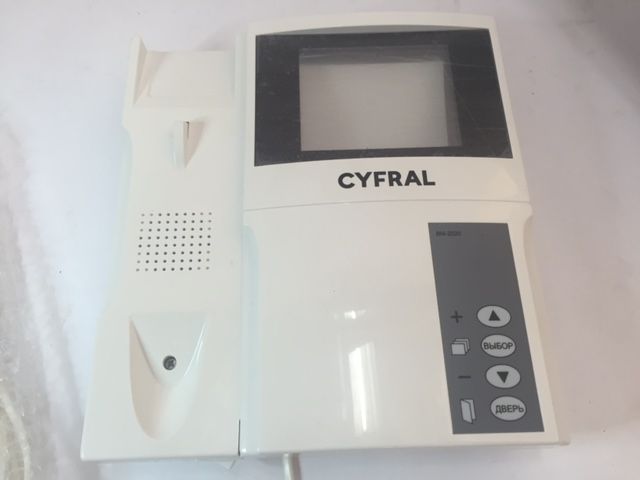

ВМ-2040 / ВМ-20414 источника видеосигнала, работают с коммутатором ЦИФРАЛ КМВ-01 (не входит в комплект); ВМ-2041 — с памятью изображений и часами.
| Напряжение питания | 160…240 В, 50 Гц |
| Потребляемая мощность | 9 Вт в дежурном режиме, не более 18 Вт максимальная |
| Длительность дуплексной аудиосвязи | 80±10 с |
| Память изображений (ВМ-2041) | 32 кадра |
| Габаритные размеры монитора | не более 225×205×75 мм, вес не более 1,3 кг |
| Габаритные размеры коммутатора КМВ-01 | не более 180×90×42 мм, вес не более 0,25 кг |
Как это работает и подключается
- Экранное меню настраивает контрастность, яркость, время открытия замка, тип замка (электромагнитный/электромеханический) и мелодию — раздельно для каждой камеры.
- ВМ-2021/2041 автоматически записывают в память изображение посетителя при каждом вызове; хранится до 32 кадров, старые заменяются новыми.
- Кнопка открывания замка срабатывает только при активной аудиосвязи с посетителем.
Монтаж
- Рекомендуемая высота установки — 1,5 м; подключение выполняет квалифицированный специалист по схеме приложения А.
- Сечение проводов по цепям +U и GND — не менее 0,8 мм², остальных — не менее 0,2 мм².
- Монитор—коммутатор — не более 15 м; видеосигнал — кабель РК-75 длиной до 30 м.
- Перемычки на плате переводятся в положение «С» для блока вызова с КМЛС/прямой адресацией или «V» для блока с видеоканалом (например, М-1.1V).
Примеры
Один блок вызова с КМЛС
ВМ-2020/2021 подключается к 2 блокам вызова с координатно-матричной линией связи или прямой адресации, либо к их сочетанию.
4 источника видео через коммутатор
ВМ-2040/2041 работает с коммутатором ЦИФРАЛ КМВ-01, который добавляет 2 дополнительные видеокамеры.
Частые вопросы
Чем ВМ-2021 отличается от ВМ-2020?
Только дополнительной энергонезависимой памятью на 32 кадра и встроенными часами — остальные характеристики совпадают.
Нужен ли коммутатор для ВМ-2020/2021?
Нет, коммутатор КМВ-01 нужен только моделям ВМ-2040/2041 для работы с 4 источниками видео.
Нюансы и грабли
- Коммутатор ЦИФРАЛ КМВ-01 не входит в комплект видеомонитора и приобретается отдельно (нужен только для ВМ-2040/2041).
- Гарантия — 12 месяцев с продажи, но не более 18 месяцев с даты выпуска; расчётный срок службы — 5 лет.
Документация
- Cyfral — Видеомониторы ВМ-2020/2021/2040/2041, руководство по эксплуатации
