ЦИФРАЛ ВМ-3020/3040 — цветной видеомонитор с экранным меню
Цветной настенный видеомонитор с трубкой и экранным меню: ВМ-3020/3021 — на 2 источника видео, ВМ-3040/3041 — на 4 (коммутатор КМВ-02 отдельно); /3021 и /3041 хранят до 250 кадров.
Модели семейства
ВМ-3020 / ВМ-30212 источника видеосигнала; ВМ-3021 — с энергонезависимой памятью изображений и часами.
| Напряжение питания | 160…242 В, 50 Гц |
| Потребляемая мощность | 9 Вт в дежурном режиме, не более 18 Вт максимальная |
| Максимальное сопротивление линии связи абонента | не более 30 Ом |
| Длительность дуплексной аудиосвязи | 80±10 с |
| Экран монитора | 4", цветной, TFT |
| Память изображений (ВМ-3021) | 250 кадров |
| Диапазон рабочих температур | +5…+40 °C |
| Габаритные размеры | не более 225×205×75 мм, вес не более 1,3 кг |

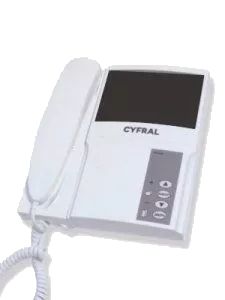

ВМ-3040 / ВМ-30414 источника видеосигнала, работают с коммутатором ЦИФРАЛ КМВ-02 (не входит в комплект); ВМ-3041 — с памятью изображений и часами.
| Напряжение питания | 160…242 В, 50 Гц |
| Потребляемая мощность | 9 Вт в дежурном режиме, не более 18 Вт максимальная |
| Длительность дуплексной аудиосвязи | 80±10 с |
| Память изображений (ВМ-3041) | 250 кадров |
| Габаритные размеры монитора | не более 225×205×75 мм, вес не более 1,3 кг |
| Габаритные размеры коммутатора КМВ-02 | не более 180×90×42 мм, вес не более 0,25 кг |
Как это работает и подключается
- Экранное меню настраивает громкость, яркость, контрастность, насыщенность цвета и мелодию — раздельно по каналам A/B (и C/D для моделей 3040/3041).
- ВМ-3021/3041 дополнительно записывают снимки посетителей автоматически при вызове или по кнопке «Запись», с повторной съёмкой и защитой/перезаписью по настройке.
- Максимальная длительность вызова от блока с видеоканалом (например, М-1.1V) — 40 секунд, для прочих блоков — по их характеристикам.
Монтаж
- Подключение выполняет квалифицированный специалист по схеме приложения А; сечение проводов +U/GND — не менее 0,8 мм², остальных — не менее 0,2 мм².
- Монитор—коммутатор — не более 15 м; видеосигнал — кабель РК-75 длиной до 30 м.
- Перемычки на плате переводятся в положение «С» для блока с КМЛС/прямой адресацией или «V» для блока с видеоканалом.
Примеры
Цветной монитор на 2 блока вызова
ВМ-3020/3021 подключается к любым 2 блокам вызова «Цифрал».
Режим работы с памятью (3021/3041)
Просмотр, удаление и настройка снимков с интервалом повторной съёмки 1–120 секунд, дата/время в формате Europe/USA/Asia.
Частые вопросы
Сколько кадров хранит ВМ-3021?
До 250 изображений посетителей.
Чем отличается от чёрно-белой линейки ВМ-2020/2040?
Цветным TFT-экраном вместо чёрно-белого ЭЛТ и большей памятью изображений (250 кадров против 32) у моделей с памятью.
Нюансы и грабли
- Коммутатор ЦИФРАЛ КМВ-02 не входит в комплект и приобретается отдельно (нужен только для ВМ-3040/3041).
- При выключении монитора дата и время режима памяти сбрасываются.
Документация
- Cyfral — Видеомониторы ВМ-3020/3021/3040/3041, руководство по эксплуатации
