КН-04, КН-04К, КН-05, КН-05К — кнопки накладные для слаботочных цепей

Нормально разомкнутая кнопка для кратковременного замыкания слаботочных цепей до 12 В. КН-05 со светодиодом; литера «К» — корпус с порошковой эмалью.

Модели семейства

КН-04Кнопка накладная без подсветки; выводы 1 и 2 — контакты, цвет не важен.

Выводы	два контакта, цвет проводов не важен
Ток нагрузки	не более 50 мА
Рабочее напряжение	до 12 В ±10 % (постоянное или переменное, активная нагрузка)
Сопротивление замкнутых контактов	0,1 Ом
Контакты	нормально разомкнутые
Ресурс	100 000 нажатий (по данным производителя тактовой кнопки)
Гарантия	12 месяцев

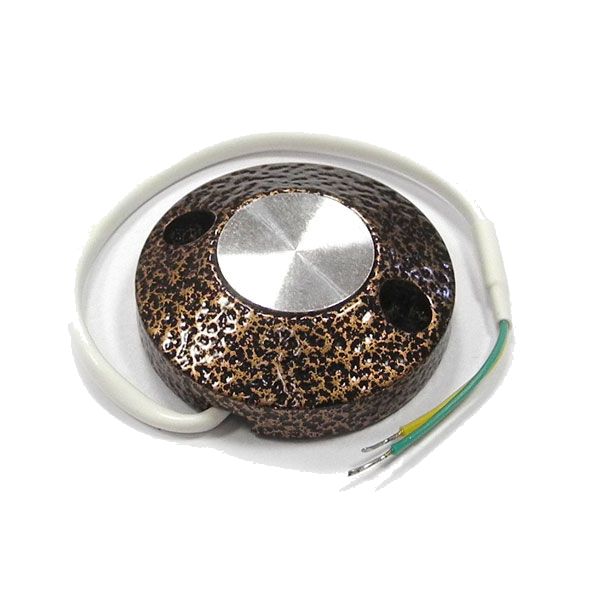

КН-04КТо же, корпус окрашен порошковой эмалью.

Выводы	два контакта, цвет проводов не важен
Покрытие корпуса	порошковая эмаль
Ток нагрузки	не более 50 мА
Рабочее напряжение	до 12 В ±10 % (постоянное или переменное, активная нагрузка)
Сопротивление замкнутых контактов	0,1 Ом
Контакты	нормально разомкнутые
Ресурс	100 000 нажатий (по данным производителя тактовой кнопки)
Гарантия	12 месяцев

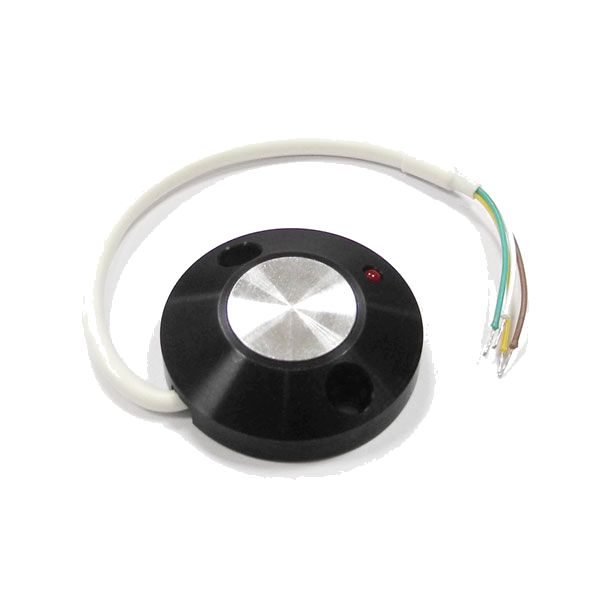

КН-05Кнопка со светодиодом.

Выводы	белый — контакт №1, коричневый — контакт №2, жёлтый — «+» светодиода, зелёный — «−»
Яркость светодиода	5…30 мКд
Питание светодиода	+5…12 В постоянного, внешний резистор не нужен (внутри 1 кОм)
Ток нагрузки	не более 50 мА
Рабочее напряжение	до 12 В ±10 % (постоянное или переменное, активная нагрузка)
Сопротивление замкнутых контактов	0,1 Ом
Контакты	нормально разомкнутые
Ресурс	100 000 нажатий (по данным производителя тактовой кнопки)
Гарантия	12 месяцев

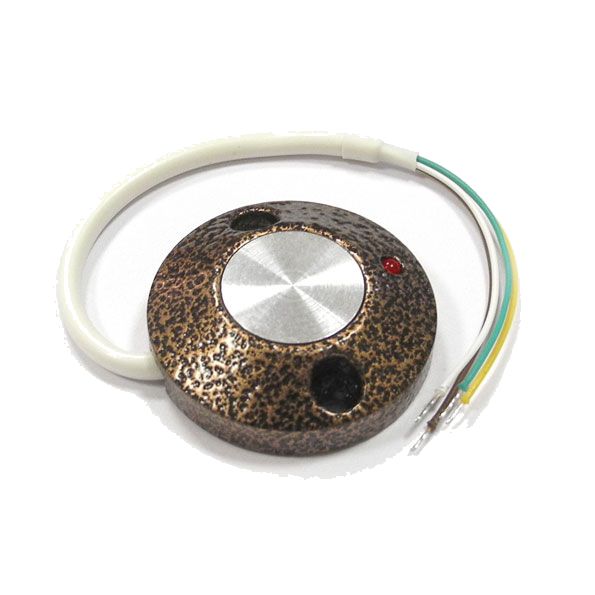

КН-05КТо же, корпус окрашен порошковой эмалью.

Выводы	как у КН-05
Покрытие корпуса	порошковая эмаль
Ток нагрузки	не более 50 мА
Рабочее напряжение	до 12 В ±10 % (постоянное или переменное, активная нагрузка)
Сопротивление замкнутых контактов	0,1 Ом
Контакты	нормально разомкнутые
Ресурс	100 000 нажатий (по данным производителя тактовой кнопки)
Гарантия	12 месяцев
Яркость светодиода	5…30 мКд
Питание светодиода	+5…12 В постоянного, внешний резистор не нужен (внутри 1 кОм)

Общие характеристики: максимальный ток нагрузки 50 мА, рабочее напряжение до 12 В ±10 % (постоянное или переменное, активная нагрузка), сопротивление замкнутых контактов 0,1 Ом.
Ресурс тактовой кнопки, заявленный производителем — не менее 100 000 нажатий.
Гарантия — 12 месяцев.

Кнопки подключаются двумя выводами (КН-04) или четырьмя (КН-05: два контакта и светодиод).

Кнопка «Выход» у двери

Замыкание контактов на вход кнопки выхода контроллера или платы управления замком.

Чем отличаются КН-04 и КН-05?

КН-05 — со светодиодом; литера «К» означает порошковую окраску корпуса.

Только для слаботочных цепей: ток нагрузки до 50 мА и напряжение до 12 В при активной нагрузке.
