КТН, КТН+, КТН−, КТН-ТК — накладные контакторы для ключей iButton

Контакт для приложения ключа iButton к плате управления в системах доступа. Исполнения: со светодиодом, с двухцветным светодиодом, без индикации, с тампером.

Модели семейства

КТНКонтактор со светодиодом.

Выводы	белый — центральный контакт, коричневый — корпус, жёлтый — «+» светодиода, зелёный — «−» светодиода
Максимальный ток нагрузки	0,1 А
Рабочее напряжение	5 В ±10 % постоянного
Гарантия	12 месяцев
Яркость светодиода	5…30 мКд
Питание светодиода	+5…12 В постоянного

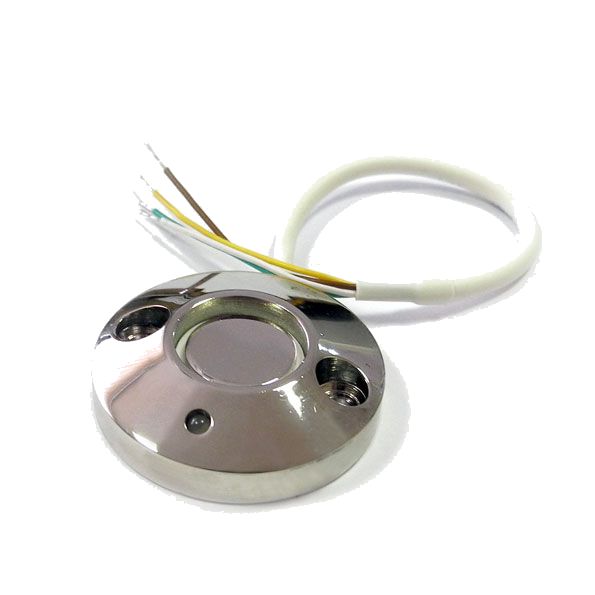

КТН+ (КТН плюс)Двухцветный светодиод.

Выводы	белый — центральный контакт, коричневый — корпус, жёлтый — «+» красного, зелёный — «+» зелёного светодиода
Максимальный ток нагрузки	0,1 А
Рабочее напряжение	5 В ±10 % постоянного
Гарантия	12 месяцев
Яркость светодиода	5…30 мКд
Питание светодиода	+5…12 В постоянного

КТН− (КТН минус)Без светодиодной индикации.

Выводы	белый — центральный контакт, коричневый — корпус
Максимальный ток нагрузки	0,1 А
Рабочее напряжение	5 В ±10 % постоянного
Гарантия	12 месяцев

КТН-ТКС тамперным контактом.

Выводы	белый — центральный контакт, коричневый — корпус, жёлтый — «+» светодиода, зелёный — тамперный контакт
Максимальный ток нагрузки	0,1 А
Рабочее напряжение	5 В ±10 % постоянного
Гарантия	12 месяцев
Яркость светодиода	5…30 мКд
Питание светодиода	+5…12 В постоянного

Как это работает и подключается

Максимальный ток нагрузки 0,1 А, рабочее напряжение 5 В ±10 % постоянного.
Светодиод: яркость 5…30 мКд, питание +5…12 В постоянного.
Гарантия — 12 месяцев.

Монтаж

Подключение по таблице выводов; светодиод питать в пределах +5…12 В.

Примеры

Контактор у двери

Коммутация ключа iButton с платой управления на входных дверях помещений и других устройствах, требующих идентификации.

Частые вопросы

Что значат КТН+ и КТН−?

КТН+ — двухцветный светодиод, КТН− — без светодиодной индикации.

Нюансы и грабли

Максимальное рабочее напряжение 5 В ±10 % постоянного, ток 0,1 А — не превышать.
