КТВ, КТВС — врезные контакторы для ключей iButton
Врезной контактор для приложения ключа iButton к плате управления; КТВС — со светодиодом.
Модели семейства
КТВКонтактор без светодиода.
| Выводы | красный — центральный контакт, чёрный — корпус контактора |
| Максимальный ток нагрузки | 0,1 А |
| Рабочее напряжение | 5 В ±10 % постоянного |
| Гарантия | 12 месяцев |

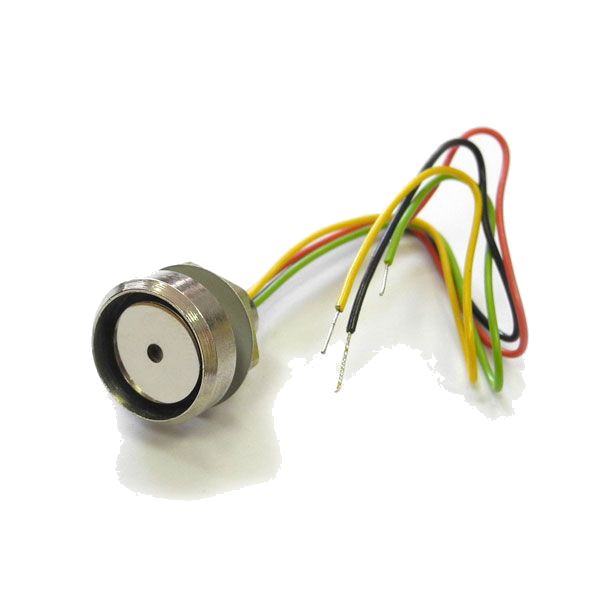

КТВСКонтактор со светодиодом.
| Выводы | красный — центральный контакт, чёрный — корпус, жёлтый — «+» светодиода, зелёный — «−» светодиода |
| Максимальный ток нагрузки | 0,1 А |
| Рабочее напряжение | 5 В ±10 % постоянного |
| Гарантия | 12 месяцев |
| Яркость светодиода | 5…30 мКд |
| Питание светодиода | +5…12 В постоянного |
Как это работает и подключается
- Максимальный ток нагрузки 0,1 А, рабочее напряжение 5 В ±10 % постоянного.
- Светодиод (КТВС): яркость 5…30 мКд, питание +5…12 В постоянного.
- Гарантия — 12 месяцев.
Монтаж
- Подключение по таблице выводов.
Примеры
Контактор в двери
Коммутация ключа iButton с платой управления в системах контроля доступа на входных дверях помещений и других устройствах.
Частые вопросы
Чем КТВС отличается от КТВ?
Наличием светодиода (выводы 3 и 4).
Нюансы и грабли
- Рабочее напряжение 5 В ±10 % постоянного и ток 0,1 А — не превышать.
Документация
- Даксис — инструкция «Контакторы серии КТВ»
