Аккумуляторы Delta CGD — AGM с графеном, 12 В, от 12 до 100 Ач
Герметизированные AGM-аккумуляторы Delta CGD, 12 В: три типоразмера — 12, 55 и 100 Ач; в активной массе графен, срок службы 15 лет.
Модели семейства
CGD 121212.0 Ач (10-часовой разряд), 12 В; 151×98×95 мм, 4.1 кг; клеммы F2.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 15 лет |
| Ёмкость, 10-часовой разряд | 12.0 Ач |
| Ёмкость, 5-часовой разряд | 11.1 Ач |
| Ёмкость, 1-часовой разряд | 8.23 Ач |
| Длина, мм | 151 |
| Ширина, мм | 98 |
| Высота, мм | 95 |
| Полная высота, мм | 98 |
| Вес, кг | 4.1 |
| Внутреннее сопротивление | 15мОм |
| Макс. разрядный ток | 180 А (5 с) |
| Макс. зарядный ток | 6 А |
| Тип клемм | F2 |
| Разряд / заряд / хранение | -20...60°C / -10...60°C / -20...60°C |
| Циклов при 100% DOD | 700 |
| Циклов при 50% DOD | 1200 |
| Циклов при 30% DOD | 1900 |

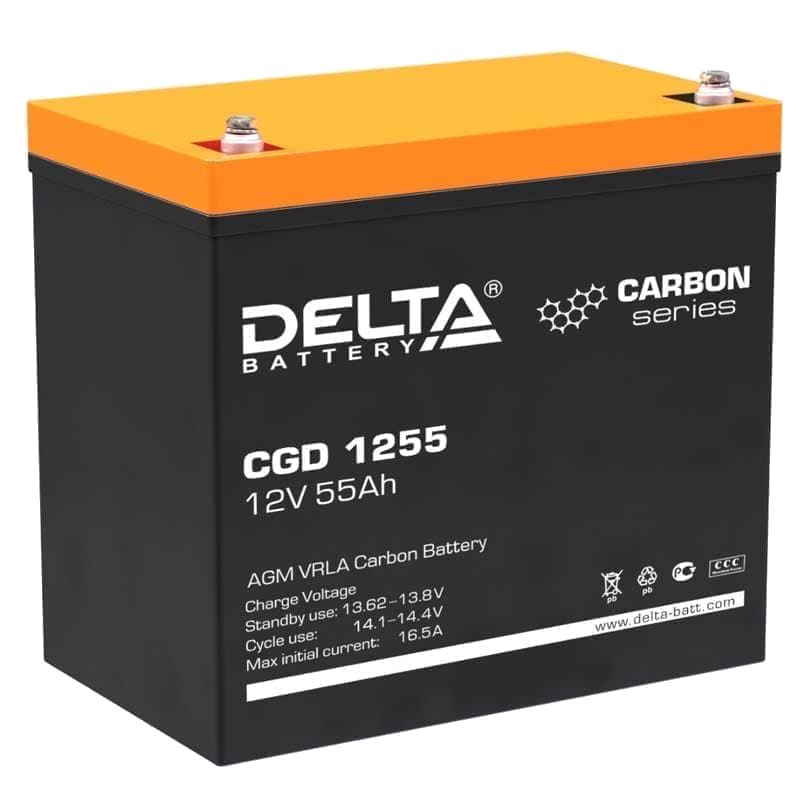

CGD 125555.0 Ач (10-часовой разряд), 12 В; 230×138×205 мм, 18.1 кг; клеммы Болт М6.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 15 лет |
| Ёмкость, 10-часовой разряд | 55.0 Ач |
| Ёмкость, 5-часовой разряд | 51.0 Ач |
| Ёмкость, 1-часовой разряд | 35.0 Ач |
| Длина, мм | 230 |
| Ширина, мм | 138 |
| Высота, мм | 205 |
| Полная высота, мм | 210 |
| Вес, кг | 18.1 |
| Внутреннее сопротивление | 10мОм |
| Макс. разрядный ток | 660 А (5 с) |
| Макс. зарядный ток | 27.5 А |
| Тип клемм | Болт М6 |
| Разряд / заряд / хранение | -20...60°C / -10...60°C / -20...60°C |
| Циклов при 100% DOD | 700 |
| Циклов при 50% DOD | 1200 |
| Циклов при 30% DOD | 1900 |

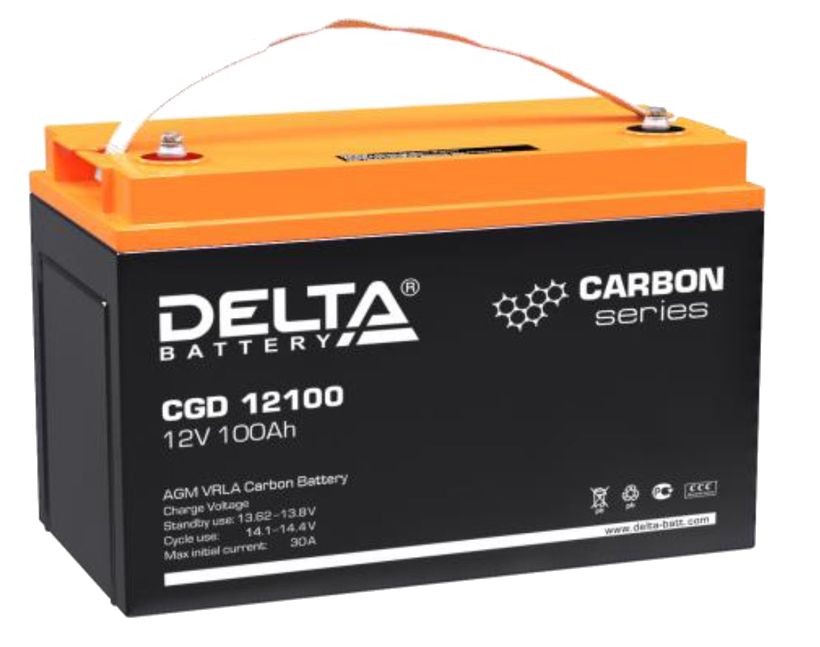

CGD 12100101 Ач (10-часовой разряд), 12 В; 330×173×212 мм, 31.6 кг; клеммы Болт М8.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 15 лет |
| Ёмкость, 10-часовой разряд | 101 Ач |
| Ёмкость, 5-часовой разряд | 91.7 Ач |
| Ёмкость, 1-часовой разряд | 68.0 Ач |
| Длина, мм | 330 |
| Ширина, мм | 173 |
| Высота, мм | 212 |
| Полная высота, мм | 220 |
| Вес, кг | 31.6 |
| Внутреннее сопротивление | 5мОм |
| Макс. разрядный ток | 1000 А (5 с) |
| Макс. зарядный ток | 50 А |
| Тип клемм | Болт М8 |
| Разряд / заряд / хранение | -20...60°C / -10...60°C / -20...60°C |
| Циклов при 100% DOD | 1000 |
| Циклов при 50% DOD | 2300 |
| Циклов при 30% DOD | 3800 |
Как это работает и подключается
- Серия CGD: 1212, 1255 и 12100; у всех номинал 12 В, 6 элементов, срок службы 15 лет.
- Батареи герметизированные, необслуживаемые, по технологии AGM (электролит абсорбирован в стекловолоконном сепараторе).
- В составе активной массы карбоновая добавка в виде графена: производитель заявляет устойчивость к глубоким разрядам, температурную стабильность и повышенное число циклов заряда/разряда.
- Саморазряд 3%/мес. при 20°С.
Монтаж
- Заряд в буферном режиме: 2,25÷2,3 В/эл, температурная компенсация 20мВ/°С; в циклическом: 2,35÷2,4 В/эл, температурная компенсация 30мВ/°С.
- Максимальный зарядный ток у моделей разный: 6 А у CGD 1212, 27.5 А у CGD 1255, 50 А у CGD 12100.
- Температуры для всех моделей: разряд -20...60°C, заряд -10...60°C, хранение -20...60°C.
- Клеммы разные: F2 у CGD 1212, болт М6 у CGD 1255, болт М8 у CGD 12100 — подбирайте кабельные наконечники под тип клеммы.
- Перед использованием производитель просит внимательно ознакомиться с инструкцией по эксплуатации.
Примеры
Резервное питание ИБП и ЭПУ
Спецификация называет источники бесперебойного питания и эксплуатацию в ИБП и ЭПУ среди областей применения.
Солнечная и ветроэнергетика, отопление и водоснабжение
Серия рассчитана на тяжёлые режимы систем на возобновляемых источниках; в применениях также названы системы отопления и водоснабжения и медицинское оборудование.
Частые вопросы
Какой срок службы у Delta CGD?
15 лет для всех трёх моделей; в циклическом режиме у CGD 12100 — 1000 циклов при 100% DOD, 2300 при 50% и 3800 при 30%.
Что даёт графен в составе?
По описанию производителя, карбоновая добавка в виде графена обеспечивает устойчивость к глубоким разрядам и температурную стабильность, а в намазную пасту включён графеновый ингибитор.
Какое напряжение буферного заряда?
2,25÷2,3 В/эл, температурная компенсация 20мВ/°С; циклический режим — 2,35÷2,4 В/эл, компенсация 30мВ/°С.
Нюансы и грабли
- Данные в спецификации — средние по 3 контрольно-тренировочным циклам и по умолчанию не являются номинальными.
- Ёмкость зависит от режима разряда: у CGD 12100 101 Ач при 10-часовом разряде, 91.7 Ач при 5-часовом и 68.0 Ач при 1-часовом — считайте резерв по нужному времени, а не по числу в названии.
- Ресурс в циклах у типоразмеров разный: 700/1200/1900 циклов (100/50/30% DOD) у CGD 1212 и CGD 1255, 1000/2300/3800 у CGD 12100.
- Габариты даны с допуском ±2 мм, вес — ±3%.
Документация
- Delta — техническая спецификация CGD 12100
- Delta — техническая спецификация CGD 1212
- Delta — техническая спецификация CGD 1255
