Аккумуляторы Delta DT — герметичные AGM 12 В для слаботочных систем, от 0.8 до 4.5 Ач
Герметичные AGM-аккумуляторы Delta DT, 12 В, для слаботочных систем и буферного режима: пять типоразмеров от 0.8 до 4.5 Ач по спецификациям, плюс DT 1207 по странице продавца.
Модели семейства
DT 120080.80 Ач (20-часовой разряд), 12 В; 97×25×63 мм, 0.34 кг; клеммы T13.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 5 лет |
| Ёмкость, 20-часовой разряд | 0.80 Ач |
| Ёмкость, 10-часовой разряд | 0.67 Ач |
| Ёмкость, 5-часовой разряд | 0.65 Ач |
| Длина, мм | 97 |
| Ширина, мм | 25 |
| Высота, мм | 63 |
| Полная высота, мм | 63 |
| Вес, кг | 0.34 |
| Внутреннее сопротивление | 125мОм |
| Макс. зарядный ток | 0.24 А |
| Тип клемм | T13 |
| Разряд / заряд / хранение | -15...50°C / -10...50°C / -20...50°C |
| Циклов при 100% DOD | 200 |
| Циклов при 50% DOD | 350 |
| Циклов при 30% DOD | 1000 |

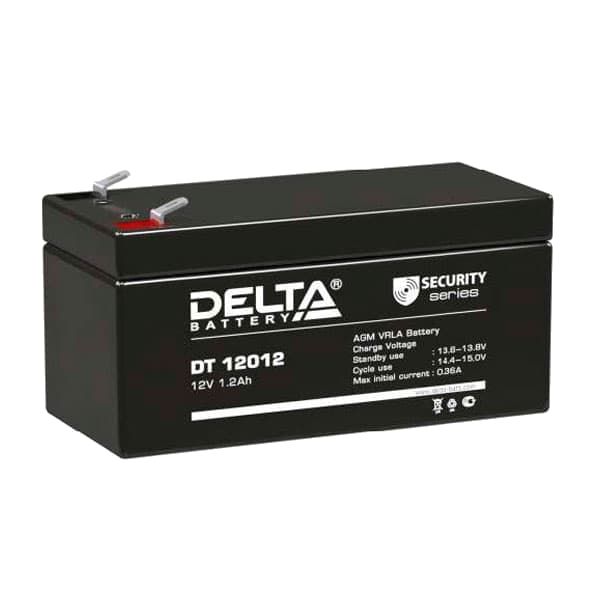

DT 120121.20 Ач (20-часовой разряд), 12 В; 97×45×52 мм, 0.55 кг; клеммы F1.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 5 лет |
| Ёмкость, 20-часовой разряд | 1.20 Ач |
| Ёмкость, 10-часовой разряд | 1.07 Ач |
| Ёмкость, 5-часовой разряд | 1.00 Ач |
| Длина, мм | 97 |
| Ширина, мм | 45 |
| Высота, мм | 52 |
| Полная высота, мм | 57 |
| Вес, кг | 0.55 |
| Внутреннее сопротивление | 95мОм |
| Макс. зарядный ток | 0.36 А |
| Тип клемм | F1 |
| Разряд / заряд / хранение | -15...50°C / -10...50°C / -20...50°C |
| Циклов при 100% DOD | 200 |
| Циклов при 50% DOD | 350 |
| Циклов при 30% DOD | 1000 |

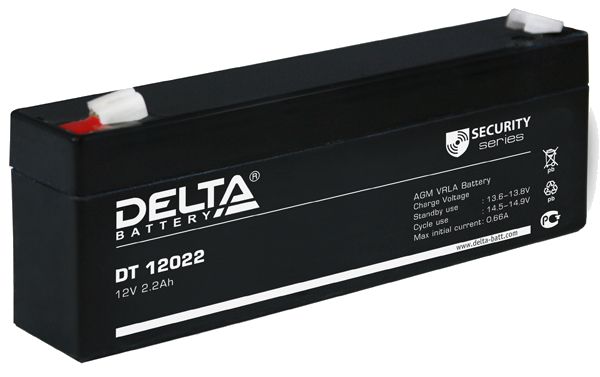

DT 120222.20 Ач (20-часовой разряд), 12 В; 179×35×61 мм, 0.94 кг; клеммы F1.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 5 лет |
| Ёмкость, 20-часовой разряд | 2.20 Ач |
| Ёмкость, 10-часовой разряд | 2.10 Ач |
| Ёмкость, 5-часовой разряд | 1.85 Ач |
| Длина, мм | 179 |
| Ширина, мм | 35 |
| Высота, мм | 61 |
| Полная высота, мм | 66 |
| Вес, кг | 0.94 |
| Внутреннее сопротивление | 40мОм |
| Макс. зарядный ток | 0.66 А |
| Тип клемм | F1 |
| Разряд / заряд / хранение | -15...50°C / -10...50°C / -20...50°C |
| Циклов при 100% DOD | 200 |
| Циклов при 50% DOD | 350 |
| Циклов при 30% DOD | 1000 |

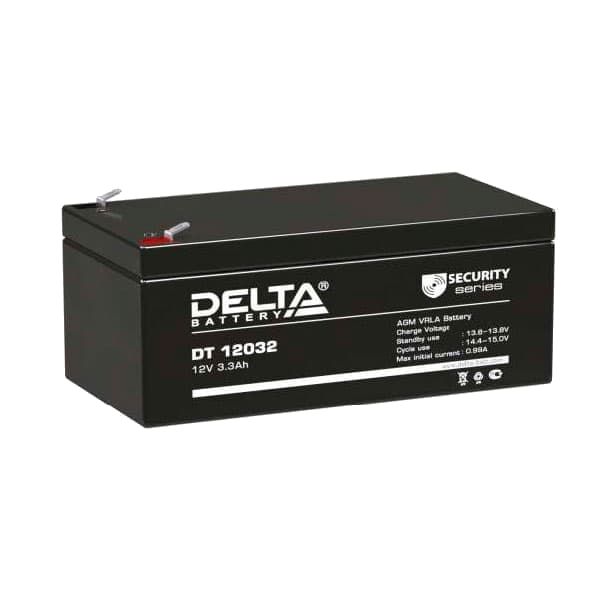

DT 120323.30 Ач (20-часовой разряд), 12 В; 134×67×61 мм, 1.35 кг; клеммы F1.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 5 лет |
| Ёмкость, 20-часовой разряд | 3.30 Ач |
| Ёмкость, 10-часовой разряд | 3.10 Ач |
| Ёмкость, 5-часовой разряд | 2.70 Ач |
| Длина, мм | 134 |
| Ширина, мм | 67 |
| Высота, мм | 61 |
| Полная высота, мм | 66 |
| Вес, кг | 1.35 |
| Внутреннее сопротивление | 34мОм |
| Макс. зарядный ток | 0.96 А |
| Тип клемм | F1 |
| Разряд / заряд / хранение | -15...50°C / -10...50°C / -20...50°C |
| Циклов при 100% DOD | 200 |
| Циклов при 50% DOD | 350 |
| Циклов при 30% DOD | 1000 |

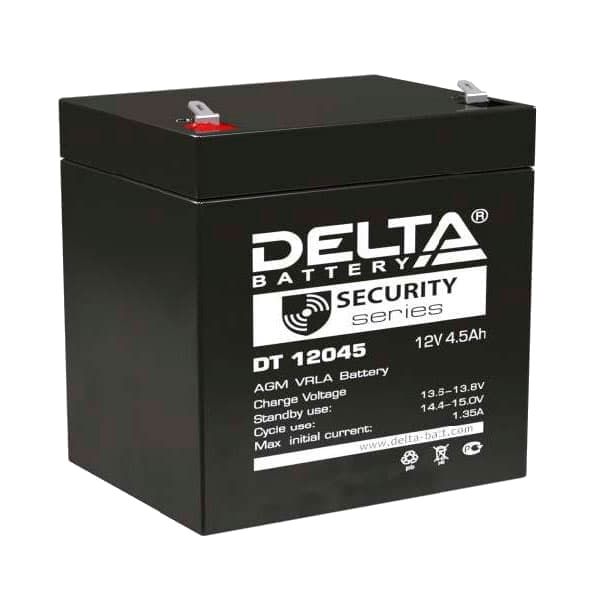

DT 120454.50 Ач (20-часовой разряд), 12 В; 90×70×101 мм, 1.55 кг; клеммы F1.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 5 лет |
| Ёмкость, 20-часовой разряд | 4.50 Ач |
| Ёмкость, 10-часовой разряд | 4.30 Ач |
| Ёмкость, 5-часовой разряд | 3.85 Ач |
| Длина, мм | 90 |
| Ширина, мм | 70 |
| Высота, мм | 101 |
| Полная высота, мм | 107 |
| Вес, кг | 1.55 |
| Внутреннее сопротивление | 30мОм |
| Макс. зарядный ток | 1.35 А |
| Тип клемм | F1 |
| Разряд / заряд / хранение | -15...50°C / -10...50°C / -20...50°C |
| Циклов при 100% DOD | 200 |
| Циклов при 50% DOD | 350 |
| Циклов при 30% DOD | 1000 |

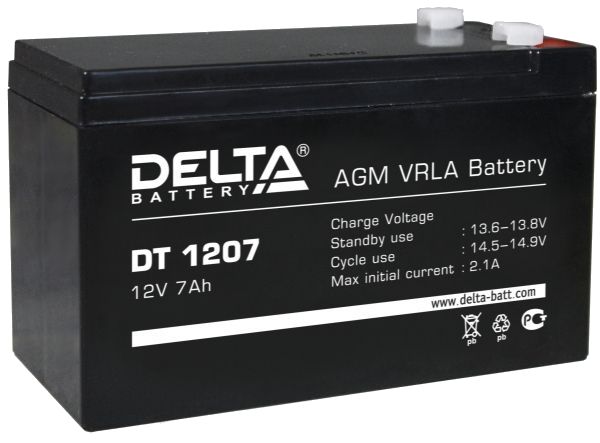

DT 1207Герметичный свинцово-кислотный, 7 Ач, 12 В; цвет чёрный.
| Ёмкость | 7 Ач |
| Номинальное напряжение | 12 В |
| Хранение | -20…+60°С |
| Заряд | -10…+60°С |
| Разряд | -20…+60°С |
| Цвет | чёрный |
Как это работает и подключается
- Серия DT специально разработана для слаботочных систем и оптимизирована для работы в буферном режиме; изготовлена по технологии AGM (электролит абсорбирован в стекловолоконном сепараторе).
- Ряд по спецификациям: DT 12008 (клеммы T13), 12012, 12022, 12032, 12045; у всех номинал 12 В, 6 элементов. DT 1207 в этой партии спецификаций нет — модель оставлена по странице продавца.
- У батарей низкое внутреннее сопротивление и высокая плотность энергии; по описанию производителя, они отвечают международным стандартам безопасности.
- Срок службы 5 лет; в циклическом режиме 200 циклов при 100% DOD, 350 циклов при 50% DOD, 1000 циклов при 30% DOD.
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа; батареи необслуживаемые, долив воды не требуется; корпус из ABS, не поддерживающего горение.
- Саморазряд 3%/мес. при 25°С.
Монтаж
- Заряд в буферном режиме: 2,25÷2,3 В/эл, температурная компенсация 20мВ/°С; в циклическом: 2,35÷2,4 В/эл, температурная компенсация 30мВ/°С.
- Максимальный зарядный ток свой у каждой модели: 0.24 А у DT 12008, 0.36 А у DT 12012, 0.66 А у DT 12022, 0.96 А у DT 12032, 1.35 А у DT 12045.
- Температуры по спецификациям: разряд -15...50°C, заряд -10...50°C, хранение -20...50°C.
- Клеммы: T13 у DT 12008, F1 у DT 12012, 12022, 12032 и 12045 — подбирайте клеммные колодки под тип клемм.
- Перед использованием производитель просит внимательно ознакомиться с инструкцией по эксплуатации.
- Полярность и подключение — по паспорту изделия: на сайте продавца он вынесен отдельным файлом «Паспорт».
Примеры
Охранно-пожарная сигнализация и СКУД
Производитель рекомендует серию для охранно-пожарных систем и систем контроля и управления доступом; в применениях также названы системы тревожного оповещения.
Переносные приборы и кассовые аппараты
В спецификации названы переносные и портативные приборы, электронные кассовые аппараты и различные области приборостроения.
Частые вопросы
Кто производитель аккумулятора?
Производитель — Delta (delta-battery.ru); страницы DT 12022 и DT 1207, использованные для карточки, — Space Technology (продавец).
Какое напряжение у моделей DT?
Номинал 12 В, 6 элементов.
Какой срок службы и ресурс у Delta DT?
Срок службы 5 лет; в циклическом режиме 200 циклов при 100% DOD, 350 при 50% и 1000 при 30%.
Какое напряжение буферного заряда?
2,25÷2,3 В/эл, температурная компенсация 20мВ/°С; циклический режим — 2,35÷2,4 В/эл, компенсация 30мВ/°С.
Какие температуры допускаются?
По спецификациям: разряд -15...50°C, заряд -10...50°C, хранение -20...50°C.
Нюансы и грабли
- Данные в спецификации — средние по 3 контрольно-тренировочным циклам и по умолчанию не являются номинальными.
- Ёмкость зависит от режима разряда: у DT 12045 4.50 Ач при 20-часовом разряде, 4.30 Ач при 10-часовом и 3.85 Ач при 5-часовом — считайте резерв по нужному времени, а не по числу в названии.
- Номинал в названии условный: у DT 12032 в спецификации 3.30 Ач при 20-часовом разряде.
- Диапазоны температур у моделей разные: у DT 12008–12045 по спецификации верхняя граница +50°С, у DT 1207 по странице продавца — +60°С.
- Страница продавца для DT 12022 даёт размеры 178х35х66 мм и массу брутто 0.97 кг; спецификация производителя — 179×35×61 мм (полная высота 66 мм) и 0.94 кг. В таблице модели — данные спецификации.
- Габариты даны с допуском ±2 мм, вес — ±3%. Размеры и массу DT 1207 страница продавца не приводит — сверяйте по паспорту или замером.
Документация
- Space Technology — страница изделия на сайте производителя (space-technology.ru)
- Delta — техническая спецификация DT 12008
- Delta — техническая спецификация DT 12012
- Delta — техническая спецификация DT 12022
- Delta — техническая спецификация DT 12032
- Delta — техническая спецификация DT 12045
