Аккумуляторы Delta DTM — герметичные свинцово-кислотные 12 В, от 1.2 до 26.6 Ач

Герметичные свинцово-кислотные AGM-аккумуляторы Delta DTM, 12 В: десять моделей от 1.2 до 26.6 Ач по техническим спецификациям производителя.

Модели семейства

DTM 120121.20 Ач (20 ч), 12 В; 97, 43, 52 мм, 0.61 кг; клеммы F1.

Номинальное напряжение	12 В
Число элементов	6
Ёмкость, 20-часовой разряд	1.20 Ач
Ёмкость, 10-часовой разряд	1.19 Ач
Ёмкость, 5-часовой разряд	1.15 Ач
Длина, мм	97
Ширина, мм	43
Высота, мм	52
Полная высота, мм	58
Вес, кг	0.61
Внутреннее сопротивление	55мОм
Макс. разрядный ток	18 А (5 с)
Макс. зарядный ток	0.36A
Тип клемм	F1
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C

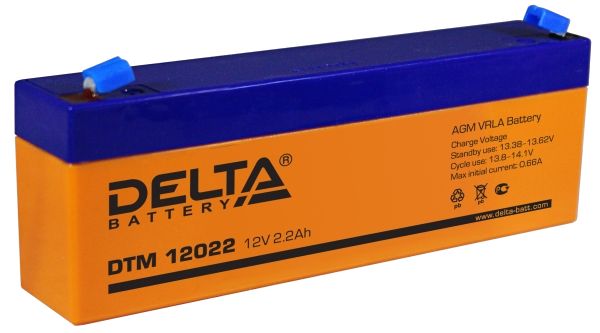

DTM 120222.20 Ач (20 ч), 12 В; 178, 35, 61 мм, 1 кг; клеммы F1.

Номинальное напряжение	12 В
Число элементов	6
Ёмкость, 20-часовой разряд	2.20 Ач
Ёмкость, 10-часовой разряд	2.00 Ач
Ёмкость, 5-часовой разряд	1.85 Ач
Длина, мм	178
Ширина, мм	35
Высота, мм	61
Полная высота, мм	67
Вес, кг	1
Внутреннее сопротивление	75мОм
Макс. разрядный ток	34.5 А (5 с)
Макс. зарядный ток	0.66A
Тип клемм	F1
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C

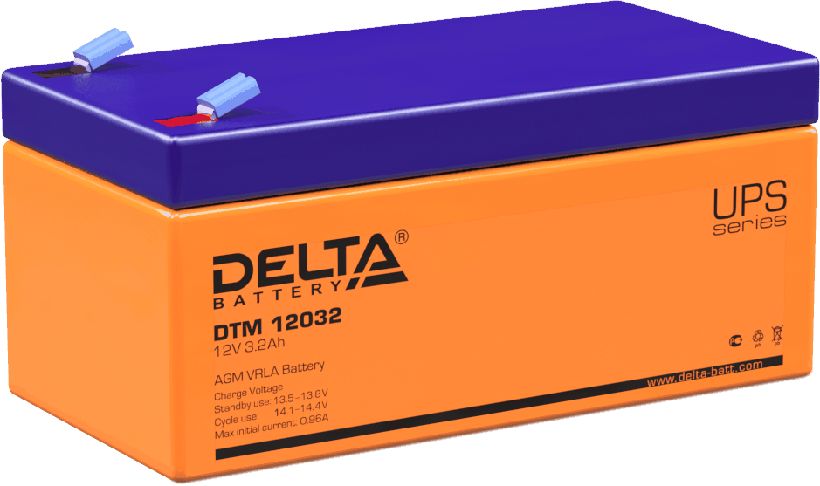

DTM 120323.20 Ач (20 ч), 12 В; 134, 67, 61 мм, 1.35 кг; клеммы F1.

Номинальное напряжение	12 В
Число элементов	6
Ёмкость, 20-часовой разряд	3.20 Ач
Ёмкость, 10-часовой разряд	2.98 Ач
Ёмкость, 5-часовой разряд	2.80 Ач
Длина, мм	134
Ширина, мм	67
Высота, мм	61
Полная высота, мм	67
Вес, кг	1.35
Внутреннее сопротивление	68мОм
Макс. разрядный ток	48 А (5 с)
Макс. зарядный ток	0.96A
Тип клемм	F1
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C

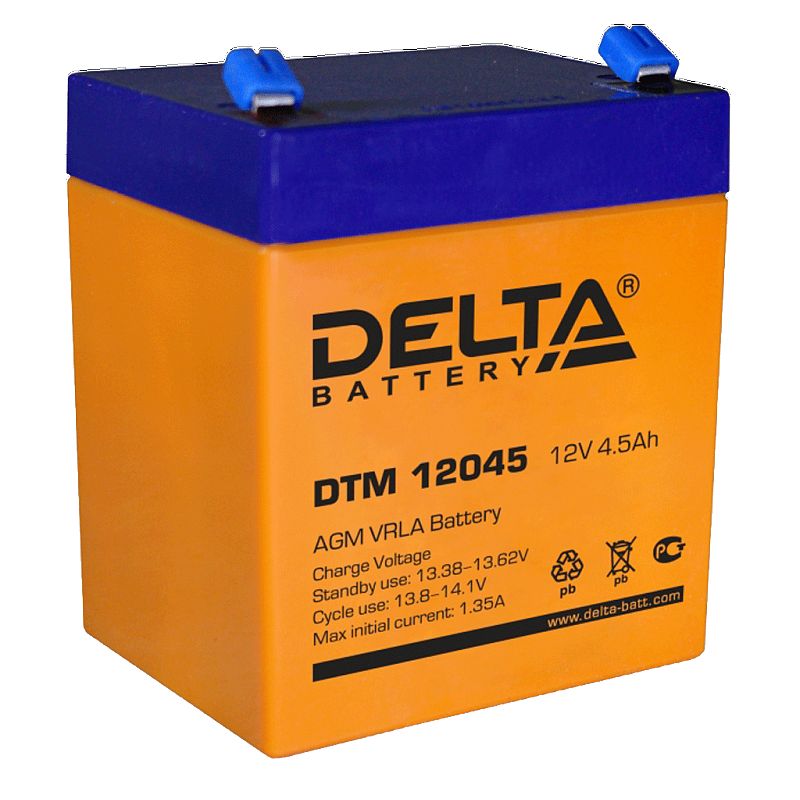

DTM 120454.50 Ач (20 ч), 12 В; 90, 70, 101 мм, 1.6 кг; клеммы F1.

Номинальное напряжение	12 В
Число элементов	6
Ёмкость, 20-часовой разряд	4.50 Ач
Ёмкость, 10-часовой разряд	4.30 Ач
Ёмкость, 5-часовой разряд	3.45 Ач
Длина, мм	90
Ширина, мм	70
Высота, мм	101
Полная высота, мм	107
Вес, кг	1.6
Внутреннее сопротивление	41.5мОм
Макс. разрядный ток	67.5 А (5 с)
Макс. зарядный ток	1.35A
Тип клемм	F1
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C

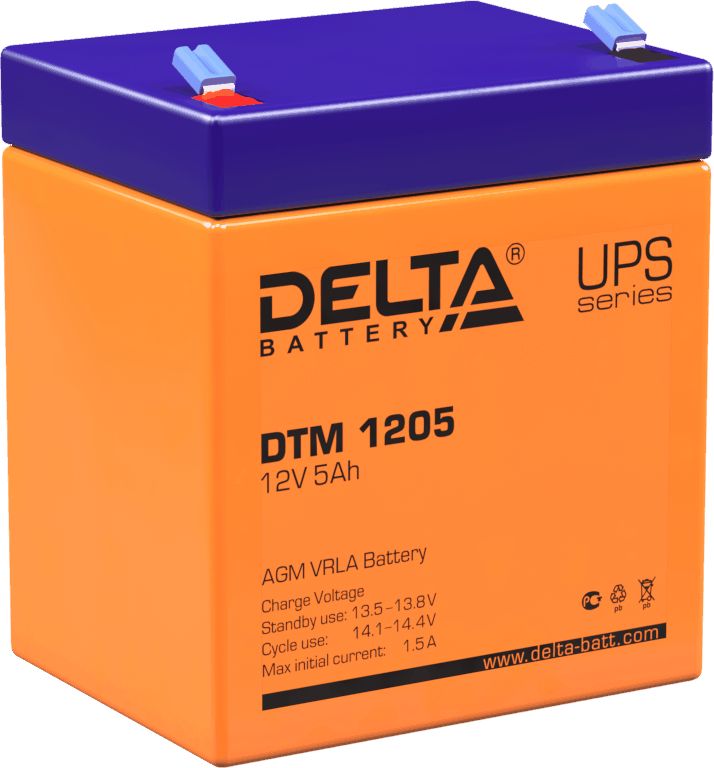

DTM 12055.03 Ач (20 ч), 12 В; 90, 70, 101 мм, 1.8 кг; клеммы F2.

Номинальное напряжение	12 В
Число элементов	6
Ёмкость, 20-часовой разряд	5.03 Ач
Ёмкость, 10-часовой разряд	4.79 Ач
Ёмкость, 5-часовой разряд	4.48 Ач
Длина, мм	90
Ширина, мм	70
Высота, мм	101
Полная высота, мм	107
Вес, кг	1.8
Внутреннее сопротивление	34мОм
Макс. разрядный ток	75 А (5 с)
Макс. зарядный ток	1.5A
Тип клемм	F2
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C

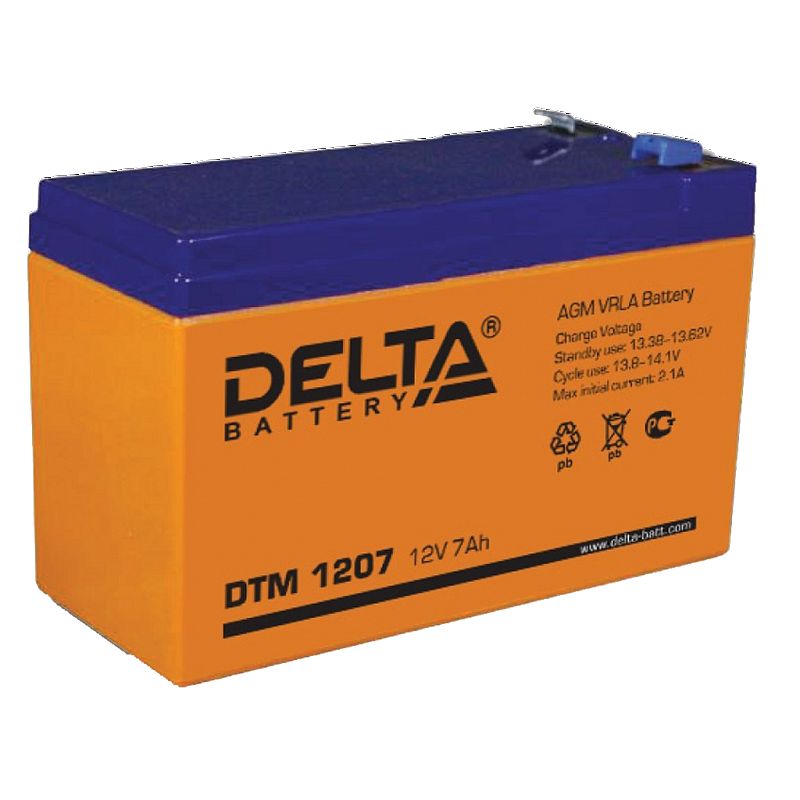

DTM 12077.20 Ач (20 ч), 12 В; 151, 65, 94 мм, 2.4 кг; клеммы F2.

Номинальное напряжение	12 В
Число элементов	6
Ёмкость, 20-часовой разряд	7.20 Ач
Ёмкость, 10-часовой разряд	7.12 Ач
Ёмкость, 5-часовой разряд	6.02 Ач
Длина, мм	151
Ширина, мм	65
Высота, мм	94
Полная высота, мм	100
Вес, кг	2.4
Внутреннее сопротивление	28мОм
Макс. разрядный ток	105 А (5 с)
Макс. зарядный ток	2.16A
Тип клемм	F2
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C

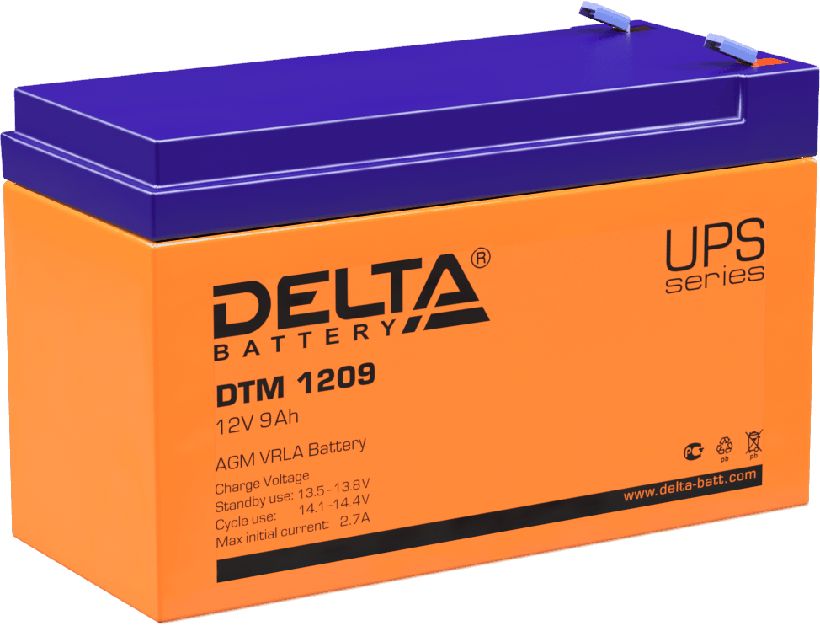

DTM 12099.00 Ач (20 ч), 12 В; 151, 65, 94 мм, 2.6 кг; клеммы F2.

Номинальное напряжение	12 В
Число элементов	6
Ёмкость, 20-часовой разряд	9.00 Ач
Ёмкость, 10-часовой разряд	8.20 Ач
Ёмкость, 5-часовой разряд	7.34 Ач
Длина, мм	151
Ширина, мм	65
Высота, мм	94
Полная высота, мм	100
Вес, кг	2.6
Внутреннее сопротивление	17мОм
Макс. разрядный ток	105 А (5 с)
Макс. зарядный ток	2.7A
Тип клемм	F2
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C

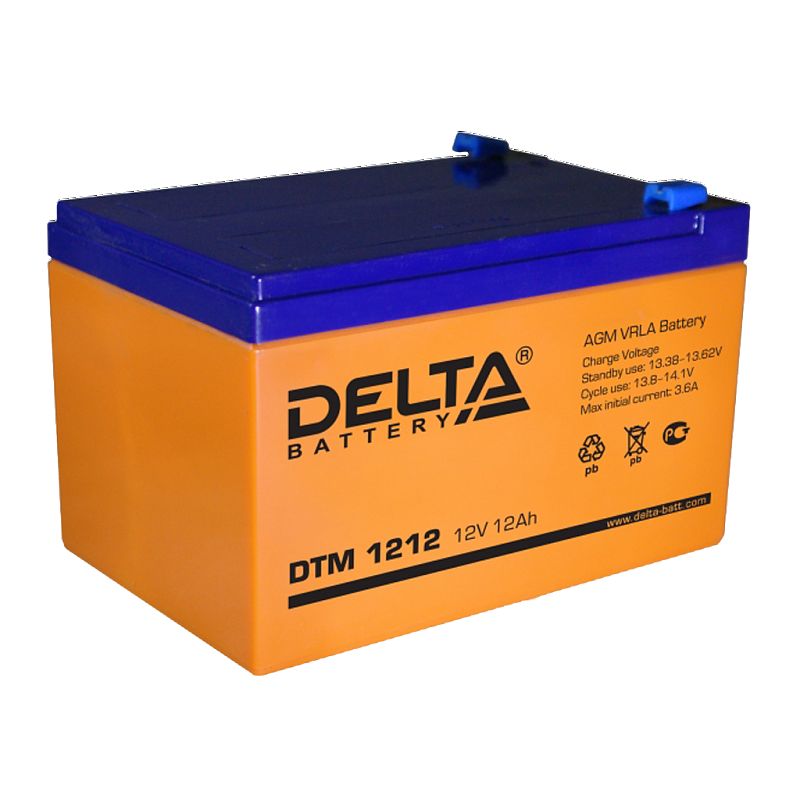

DTM 121212.0 Ач (20 ч), 12 В; 151, 98, 95 мм, 3.8 кг; клеммы F2.

Номинальное напряжение	12 В
Число элементов	6
Ёмкость, 20-часовой разряд	12.0 Ач
Ёмкость, 10-часовой разряд	10.5 Ач
Ёмкость, 5-часовой разряд	8.61 Ач
Длина, мм	151
Ширина, мм	98
Высота, мм	95
Полная высота, мм	101
Вес, кг	3.8
Внутреннее сопротивление	13.4мОм
Макс. разрядный ток	180 А (5 с)
Макс. зарядный ток	3.6A
Тип клемм	F2
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C

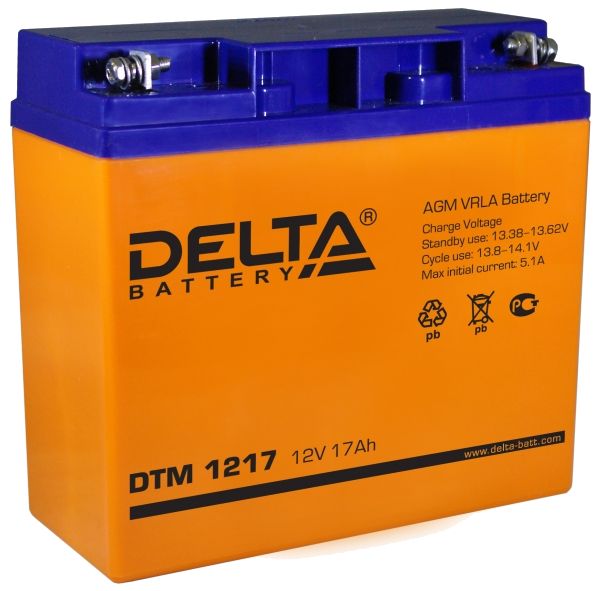

DTM 121717.0 Ач (20 ч), 12 В; 181, 77, 167 мм, 5.6 кг; клеммы Болт + гайка Ø 5,5 мм.

Номинальное напряжение	12 В
Число элементов	6
Ёмкость, 20-часовой разряд	17.0 Ач
Ёмкость, 10-часовой разряд	16.2 Ач
Ёмкость, 5-часовой разряд	14.8 Ач
Длина, мм	181
Ширина, мм	77
Высота, мм	167
Полная высота, мм	167
Вес, кг	5.6
Внутреннее сопротивление	14мОм
Макс. разрядный ток	230 А (5 с)
Макс. зарядный ток	5.1A
Тип клемм	Болт + гайка Ø 5,5 мм
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C

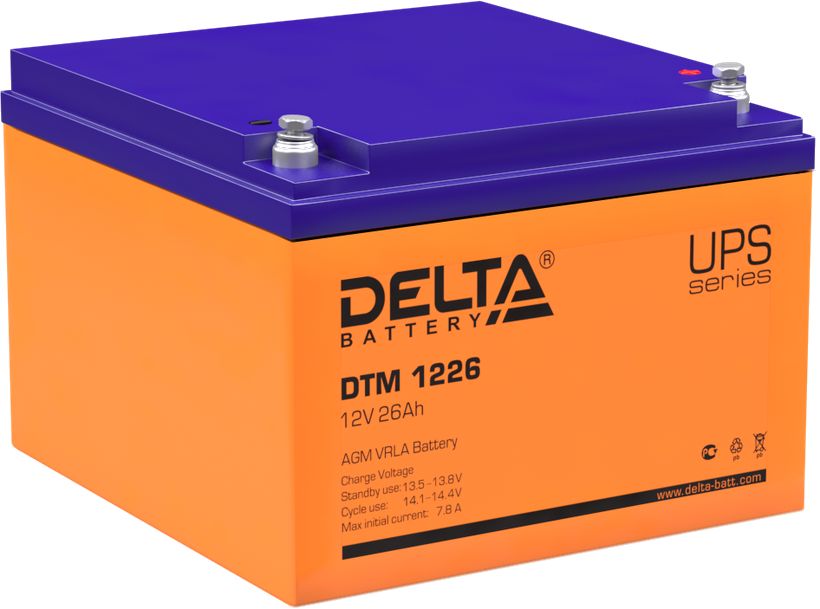

DTM 122626.6 Ач (20 ч), 12 В; 166, 175, 125 мм, 9 кг; клеммы Болт М5.

Номинальное напряжение	12 В
Число элементов	6
Ёмкость, 20-часовой разряд	26.6 Ач
Ёмкость, 10-часовой разряд	25.0 Ач
Ёмкость, 5-часовой разряд	25.4 Ач
Длина, мм	166
Ширина, мм	175
Высота, мм	125
Полная высота, мм	125
Вес, кг	9
Внутреннее сопротивление	10мОм
Макс. разрядный ток	300 А (5 с)
Макс. зарядный ток	7.8A
Тип клемм	Болт М5
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C

Как это работает и подключается

Ряд DTM: 12012, 12022, 12032, 12045, 1205, 1207, 1209, 1212, 1217, 1226; у всех номинал 12 В, 6 элементов.
Батареи изготовлены по технологии AGM с VRLA-клапанами для рекомбинации газов, долива электролита не требуют.
Рекомендованы и для буферного, и для циклического режима; в применениях названы ИБП, системы видеонаблюдения, охранно-пожарная сигнализация и оповещение, медицинское оборудование.
Срок службы 8 лет; в циклическом режиме 270 циклов при 100% DOD, 460 циклов при 50% DOD, 1250 циклов при 30% DOD.
Саморазряд 3%/мес. при 25°С.

Монтаж

Заряд в буферном режиме: 2.27÷2.3 В/эл, температурная компенсация 20мВ/°С; в циклическом: 2.45÷2.47 В/эл, температурная компенсация 30мВ/°С.
Максимальный зарядный ток свой у каждой модели (например 0.66A у DTM 12022, 5.1A у DTM 1217) — сверяйтесь со строкой модели.
Температуры для всех моделей: разряд -20...60°C, заряд -10...60°C, хранение -20...60°C.
Тип клемм разный: F1 у 12012, 12022, 12032 и 12045; F2 у 1205, 1207, 1209 и 1212; болт + гайка Ø 5,5 мм у 1217; болт М5 у 1226.
Перед использованием производитель просит внимательно ознакомиться с инструкцией по эксплуатации.

Примеры

Резервное питание охранно-пожарной сигнализации

Спецификация называет системы охранно-пожарной сигнализации и оповещения, видеонаблюдения и ИБП среди областей применения; ёмкость подбирайте по таблице моделей.

Частые вопросы

Какой срок службы и ресурс у Delta DTM?

Срок службы 8 лет; в циклическом режиме 270 циклов при 100% DOD, 460 циклов при 50% DOD и 1250 циклов при 30% DOD.

Какие температуры допускаются?

Разряд -20...60°C, заряд -10...60°C, хранение -20...60°C.

Какое напряжение буферного заряда?

2.27÷2.3 В/эл, температурная компенсация 20мВ/°С; циклический режим — 2.45÷2.47 В/эл, компенсация 30мВ/°С.

Какой саморазряд?

3%/мес. при 25°С.

Нюансы и грабли

Данные в спецификации — средние по 3 контрольно-тренировочным циклам и по умолчанию не являются номинальными.
Ёмкость зависит от режима разряда: у DTM 1217 17.0 Ач при 20-часовом, 16.2 Ач при 10-часовом и 14.8 Ач при 5-часовом разряде — считайте резерв по нужному времени, а не по числу в названии.
Габариты и вес даны с допуском: ±2 мм по размерам, ±3% по весу.
Масса на страницах продавца (брутто) и в спецификации производителя различается; в карточке — данные спецификации.
