Аккумуляторы Delta FT — фронт-терминальные AGM 12 В, 50 и 90 Ач

Необслуживаемые фронт-терминальные AGM-аккумуляторы Delta FT, 12 В, для 19" и 23" телекоммуникационных шкафов и стоек: FT 12-50 и FT 12-90, срок службы 12 лет.

Модели семейства

FT 12-5050.9 Ач (10 ч), 12 В; 277×106×224 мм, 17.3 кг; клеммы под болт M6.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	12 лет
Ёмкость, 10-часовой разряд	50.9 Ач
Ёмкость, 5-часовой разряд	45.25 Ач
Ёмкость, 1-часовой разряд	34.51 Ач
Длина, мм	277
Ширина, мм	106
Высота, мм	224
Полная высота, мм	227
Вес, кг	17.3
Внутреннее сопротивление	8 мОм
Макс. разрядный ток	500 А (5 с)
Макс. зарядный ток	15 А
Тип клемм	под болт M6
Разряд / заряд / хранение	-20...60 / -10...60 / -20...60

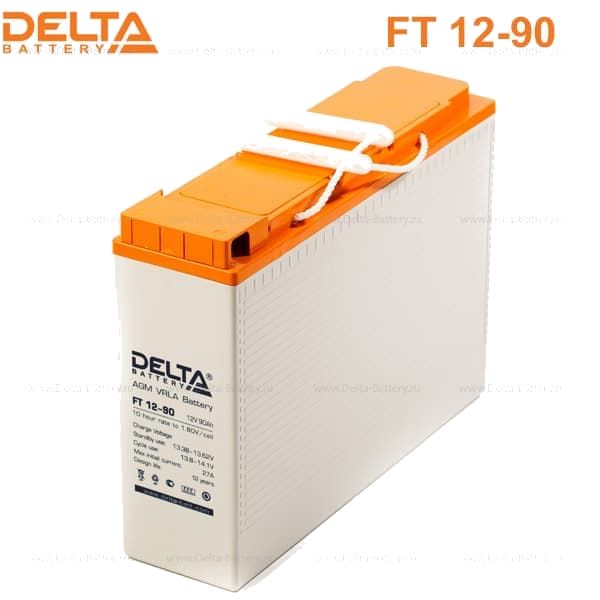

FT 12-9090 Ач (10 ч), 12 В; 395×110×286 мм, 36 кг; клеммы под болт М8.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	12 лет
Ёмкость, 10-часовой разряд	90 Ач
Ёмкость, 5-часовой разряд	83 Ач
Ёмкость, 1-часовой разряд	72 Ач
Длина, мм	395
Ширина, мм	110
Высота, мм	286
Полная высота, мм	293
Вес, кг	36
Внутреннее сопротивление	6 мОм
Макс. разрядный ток	900 А (5 с)
Макс. зарядный ток	31.5 А
Тип клемм	под болт М8
Разряд / заряд / хранение	-20...60 / -10...60 / -20...60

Как это работает и подключается

Серия FT: FT 12-50 и FT 12-90; 12 В, 6 элементов, срок службы 12 лет.
Изготовлены по AGM-технологии с абсорбированным электролитом; долив дистиллята не требуется в течение всего срока службы.
Корпус оптимизирован для установки в 19" и 23" телекоммуникационные шкафы и стойки; клеммы расположены на фронтальной стороне.
Фронтальное расположение клемм, по описанию производителя, облегчает монтаж и регламентные работы.
Саморазряд 3% ёмкости в месяц при 20°С.

Монтаж

Заряд в буферном режиме: 2.23÷2.27 В/эл, температурная компенсация 19.8 мВ/°С; в циклическом: 2.3÷2.35 В/эл, температурная компенсация 30 мВ/°С.
Максимальный зарядный ток: 15 А у FT 12-50, 31.5 А у FT 12-90.
Температуры: разряд -20...60°C, заряд -10...60°C, хранение -20...60°C.
Клеммы под болт: M6 у FT 12-50, М8 у FT 12-90 — наконечники подбирайте под свой типоразмер.
Габариты даны с допуском ±1 мм, вес — ±3%; масса FT 12-90 — 36 кг, учитывайте при установке на полку стойки.

Примеры

Питание телекоммуникационного оборудования

Спецификация называет источники бесперебойного питания, стойки питания систем связи и телефонные станции.

Базовые станции связи

Резервное питание станций сотовой и радиорелейной связи — среди применений серии.

Частые вопросы

Какой срок службы у Delta FT?

12 лет.

Для каких шкафов подходят?

Конструкция корпуса оптимизирована для установки в 19" и 23" телекоммуникационные шкафы и стойки.

Какое напряжение буферного заряда?

2.23÷2.27 В/эл, температурная компенсация 19.8 мВ/°С; циклический режим — 2.3÷2.35 В/эл, компенсация 30 мВ/°С.

Нюансы и грабли

Данные в спецификации — средние по 3 контрольно-тренировочным циклам и по умолчанию не являются номинальными.
У FT 12-90 в шапке спецификации стоит «12В 105Ач», тогда как в таблице номинальной ёмкости — 90 Ач при 10-часовом разряде. Считайте по таблице.
Ёмкость зависит от режима разряда: у FT 12-50 50.9 Ач при 10-часовом, 45.25 Ач при 5-часовом и 34.51 Ач при 1-часовом разряде.
