Аккумуляторы Delta FTS — фронт-терминальные AGM 12 В с повышенной удельной ёмкостью
Герметизированные фронт-терминальные AGM-аккумуляторы Delta FTS, 12 В, для 19" и 23" шкафов: FTS 12-50, 12-80 и 12-100X, срок службы 12 лет.
Модели семейства
FTS 12-5049.8 Ач (10 ч), 12 В; 277×106×224 мм, 17.3 кг; клеммы под болт M6.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 12 лет |
| Ёмкость, 10-часовой разряд | 49.8 Ач |
| Ёмкость, 5-часовой разряд | 44.65 Ач |
| Ёмкость, 1-часовой разряд | 34.03 Ач |
| Длина, мм | 277 |
| Ширина, мм | 106 |
| Высота, мм | 224 |
| Полная высота, мм | 227 |
| Вес, кг | 17.3 |
| Внутреннее сопротивление | 8 мОм |
| Макс. разрядный ток | 500 А (5 с) |
| Макс. зарядный ток | 15 А |
| Тип клемм | под болт M6 |
| Разряд / заряд / хранение | -20...60 / -10...60 / -20...60 |

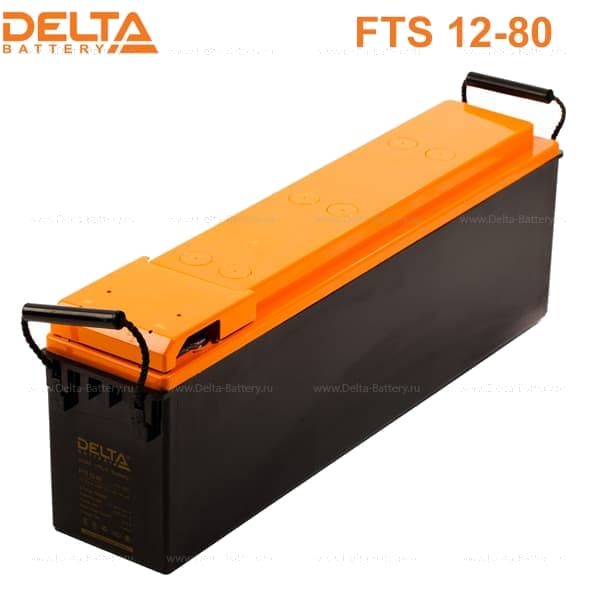

FTS 12-8079.6 Ач (10 ч), 12 В; 564×115×189 мм, 28.2 кг; клеммы под болт M6.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 12 лет |
| Ёмкость, 10-часовой разряд | 79.6 Ач |
| Ёмкость, 5-часовой разряд | 72.05 Ач |
| Ёмкость, 1-часовой разряд | 54.89 Ач |
| Длина, мм | 564 |
| Ширина, мм | 115 |
| Высота, мм | 189 |
| Полная высота, мм | 189 |
| Вес, кг | 28.2 |
| Внутреннее сопротивление | 7 мОм |
| Макс. разрядный ток | 800 А (5 с) |
| Макс. зарядный ток | 24 А |
| Тип клемм | под болт M6 |
| Разряд / заряд / хранение | -20...60 / -10...60 / -20...60 |

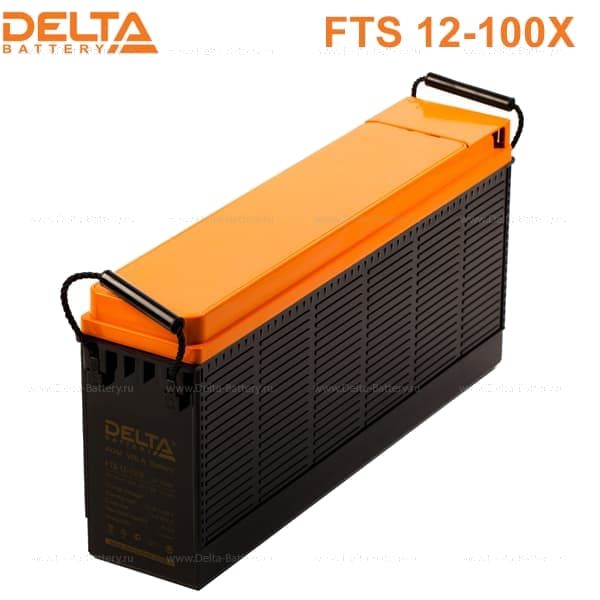

FTS 12-100X100 Ач (10 ч), 12 В; 508×110×231 мм, 32.5 кг; клеммы под болт М8.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 12 лет |
| Ёмкость, 10-часовой разряд | 100 Ач |
| Ёмкость, 5-часовой разряд | 85 Ач |
| Ёмкость, 1-часовой разряд | 61 Ач |
| Длина, мм | 508 |
| Ширина, мм | 110 |
| Высота, мм | 231 |
| Полная высота, мм | 231 |
| Вес, кг | 32.5 |
| Внутреннее сопротивление | 6.3 мОм |
| Макс. разрядный ток | 900 А (5 с) |
| Макс. зарядный ток | 30 А |
| Тип клемм | под болт М8 |
| Разряд / заряд / хранение | -20...60 / -10...60 / -20...60 |
Как это работает и подключается
- Серия FTS: FTS 12-50, 12-80 и 12-100X; 12 В, 6 элементов, срок службы 12 лет.
- Герметизированные необслуживаемые, изготовлены по AGM-технологии с абсорбированным электролитом; корпус оптимизирован для 19" и 23" шкафов и стоек.
- Главное отличие серии — повышенная удельная ёмкость: по данным производителя, выше средней на 15%, что позволяет разместить больше батарей на фиксированной площади.
- Серия оптимальна и для коротких, и для длинных режимов разряда.
- Саморазряд 3% ёмкости в месяц при 20°С.
Монтаж
- Заряд в буферном режиме: 2.23÷2.27 В/эл, температурная компенсация 19.8 мВ/°С; в циклическом: 2.3÷2.35 В/эл, температурная компенсация 30 мВ/°С.
- Максимальный зарядный ток: 15 А у FTS 12-50, 24 А у FTS 12-80, 30 А у FTS 12-100X.
- Температуры: разряд -20...60°C, заряд -10...60°C, хранение -20...60°C.
- Клеммы под болт: M6 у FTS 12-50 и 12-80, М8 у FTS 12-100X.
- Габариты даны с допуском ±1 мм, вес — ±3%; FTS 12-100X длиной 508 мм и весом 32.5 кг — проверьте размер полки.
Примеры
Телекоммуникационные шкафы и стойки
Спецификация называет источники бесперебойного питания, питание телекоммуникационного оборудования, стойки питания и телефонные станции.
Станции связи
Резервное питание станций сотовой и радиорелейной связи — среди применений серии.
Частые вопросы
Чем FTS отличается от FT?
По описанию производителя, серия FTS даёт повышенную удельную ёмкость — выше средней на 15%.
Какой срок службы у Delta FTS?
12 лет.
Какое напряжение буферного заряда?
2.23÷2.27 В/эл, температурная компенсация 19.8 мВ/°С; циклический режим — 2.3÷2.35 В/эл, компенсация 30 мВ/°С.
Нюансы и грабли
- Данные в спецификации — средние по 3 контрольно-тренировочным циклам и по умолчанию не являются номинальными.
- Номинал в названии условный: у FTS 12-50 в таблице 49.8 Ач при 10-часовом разряде, у FTS 12-80 — 79.6 Ач. Считайте по таблице.
- Ёмкость зависит от режима разряда: у FTS 12-100X 100 Ач при 10-часовом, 85 Ач при 5-часовом и 61 Ач при 1-часовом.
