Аккумуляторы Delta GX — гелевые моноблоки 12 В, от 12 до 100 Ач

Гелевые (GEL) свинцово-кислотные моноблоки Delta GX, 12 В: тринадцать типоразмеров от 12 до 100 Ач, срок службы 15 лет, буферный и циклический режимы.

Модели семейства

GX 12-1212.0 Ач (10-часовой разряд), 12 В; 151×98×95 мм, 3.67 кг; клеммы F2.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	15 лет
Ёмкость, 10-часовой разряд	12.0 Ач
Ёмкость, 5-часовой разряд	10.7 Ач
Ёмкость, 1-часовой разряд	9.7 Ач
Длина, мм	151
Ширина, мм	98
Высота, мм	95
Полная высота, мм	101
Вес, кг	3.67
Внутреннее сопротивление	17.5мОм
Макс. разрядный ток	180 А (5 с)
Макс. зарядный ток	2.3 А
Тип клемм	F2
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	300
Циклов при 50% DOD	550
Циклов при 30% DOD	1400

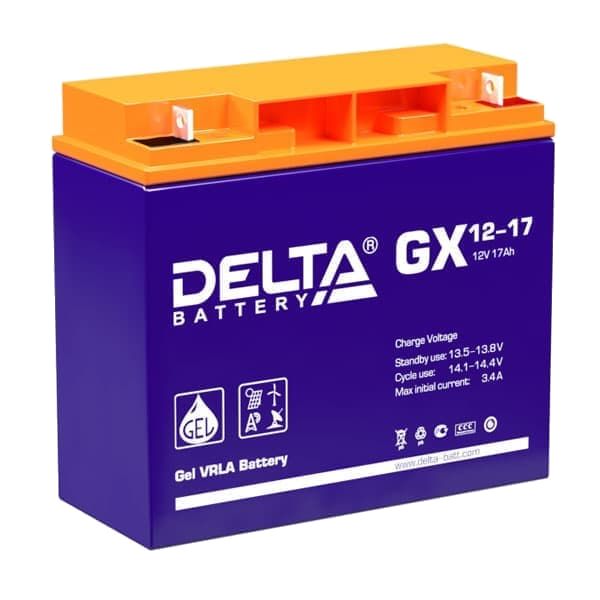

GX 12-1717.0 Ач (10-часовой разряд), 12 В; 181×77×167 мм, 5.5 кг; клеммы Болт + гайка Ø 5,5 мм.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	15 лет
Ёмкость, 10-часовой разряд	17.0 Ач
Ёмкость, 5-часовой разряд	16.3 Ач
Ёмкость, 1-часовой разряд	14.7 Ач
Длина, мм	181
Ширина, мм	77
Высота, мм	167
Полная высота, мм	167
Вес, кг	5.5
Внутреннее сопротивление	16мОм
Макс. разрядный ток	225 А (5 с)
Макс. зарядный ток	3.36 А
Тип клемм	Болт + гайка Ø 5,5 мм
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	300
Циклов при 50% DOD	550
Циклов при 30% DOD	1400

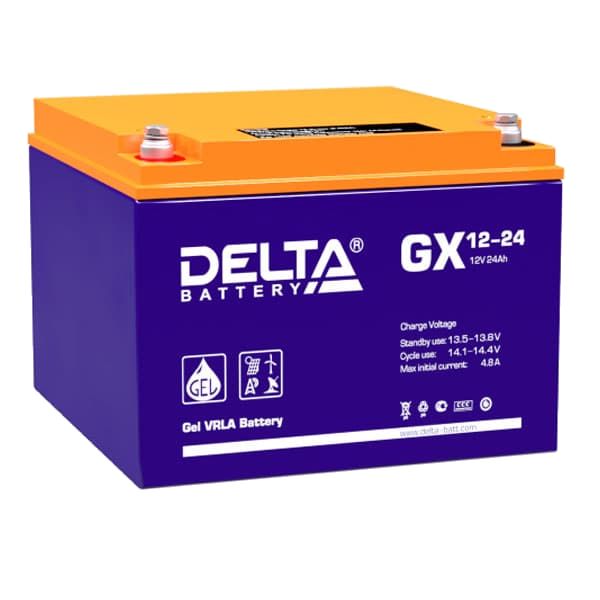

GX 12-2424.0 Ач (10-часовой разряд), 12 В; 166×175×125 мм, 8.3 кг; клеммы Болт М5.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	15 лет
Ёмкость, 10-часовой разряд	24.0 Ач
Ёмкость, 5-часовой разряд	23.1 Ач
Ёмкость, 1-часовой разряд	20.3 Ач
Длина, мм	166
Ширина, мм	175
Высота, мм	125
Полная высота, мм	125
Вес, кг	8.3
Внутреннее сопротивление	12мОм
Макс. разрядный ток	300 А (5 с)
Макс. зарядный ток	4.76 А
Тип клемм	Болт М5
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	300
Циклов при 50% DOD	550
Циклов при 30% DOD	1400

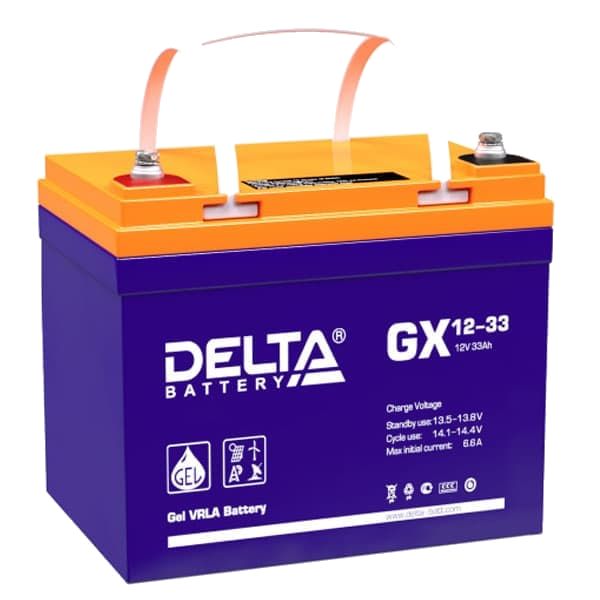

GX 12-3333.0 Ач (10-часовой разряд), 12 В; 195×130×155 мм, 11 кг; клеммы Болт М6.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	15 лет
Ёмкость, 10-часовой разряд	33.0 Ач
Ёмкость, 5-часовой разряд	29.8 Ач
Ёмкость, 1-часовой разряд	27.8 Ач
Длина, мм	195
Ширина, мм	130
Высота, мм	155
Полная высота, мм	168
Вес, кг	11
Внутреннее сопротивление	10.3мОм
Макс. разрядный ток	330 А (5 с)
Макс. зарядный ток	6.5 А
Тип клемм	Болт М6
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	300
Циклов при 50% DOD	550
Циклов при 30% DOD	1400

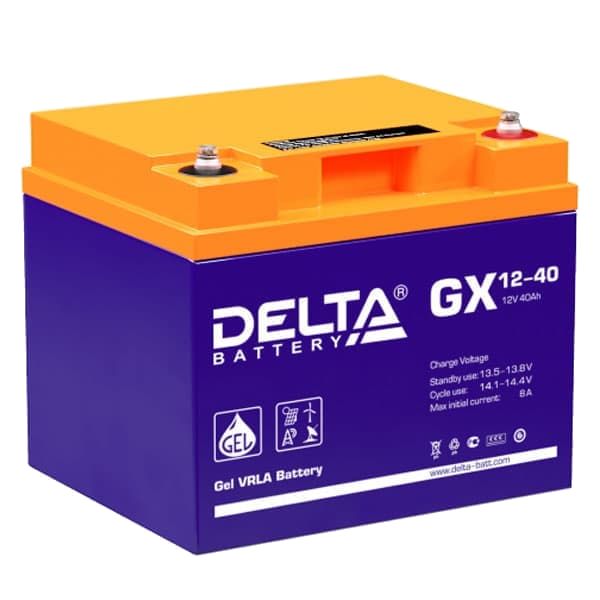

GX 12-4040.0 Ач (10-часовой разряд), 12 В; 197×165×170 мм, 14.7 кг; клеммы Болт М6.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	15 лет
Ёмкость, 10-часовой разряд	40.0 Ач
Ёмкость, 5-часовой разряд	36.6 Ач
Ёмкость, 1-часовой разряд	33.5 Ач
Длина, мм	197
Ширина, мм	165
Высота, мм	170
Полная высота, мм	170
Вес, кг	14.7
Внутреннее сопротивление	9.5мОм
Макс. разрядный ток	400 А (5 с)
Макс. зарядный ток	7.9 А
Тип клемм	Болт М6
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	300
Циклов при 50% DOD	550
Циклов при 30% DOD	1400

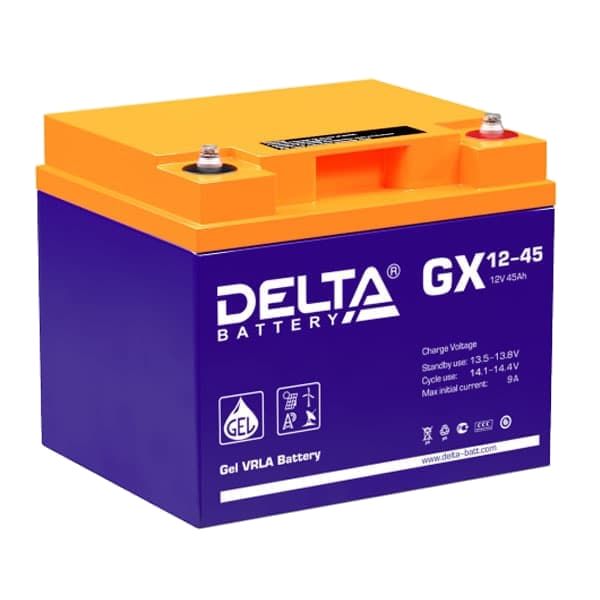

GX 12-4545.0 Ач (10-часовой разряд), 12 В; 197×165×170 мм, 14.6 кг; клеммы Болт М6.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	15 лет
Ёмкость, 10-часовой разряд	45.0 Ач
Ёмкость, 5-часовой разряд	41.6 Ач
Ёмкость, 1-часовой разряд	36.4 Ач
Длина, мм	197
Ширина, мм	165
Высота, мм	170
Полная высота, мм	170
Вес, кг	14.6
Внутреннее сопротивление	7.5мОм
Макс. разрядный ток	450 А (5 с)
Макс. зарядный ток	8.9 А
Тип клемм	Болт М6
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	300
Циклов при 50% DOD	550
Циклов при 30% DOD	1400

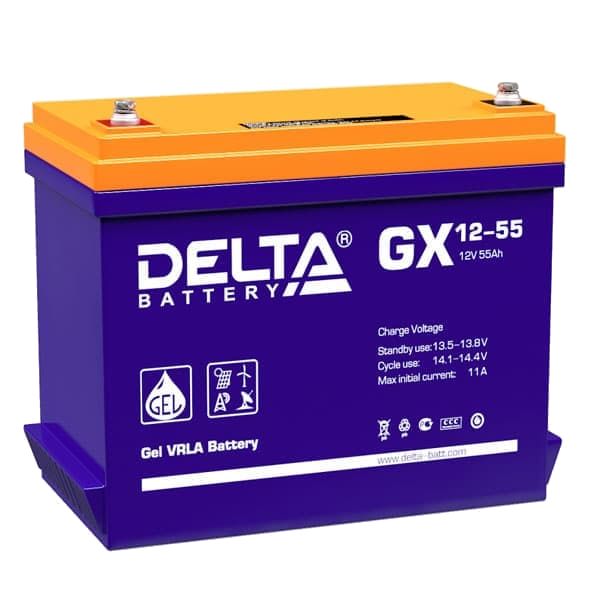

GX 12-5555.0 Ач (10-часовой разряд), 12 В; 239×132×205 мм, 17.3 кг; клеммы Болт М6.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	15 лет
Ёмкость, 10-часовой разряд	55.0 Ач
Ёмкость, 5-часовой разряд	51.9 Ач
Ёмкость, 1-часовой разряд	46.2 Ач
Длина, мм	239
Ширина, мм	132
Высота, мм	205
Полная высота, мм	210
Вес, кг	17.3
Внутреннее сопротивление	5.8мОм
Макс. разрядный ток	550 А (5 с)
Макс. зарядный ток	10.9 А
Тип клемм	Болт М6
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	300
Циклов при 50% DOD	550
Циклов при 30% DOD	1400

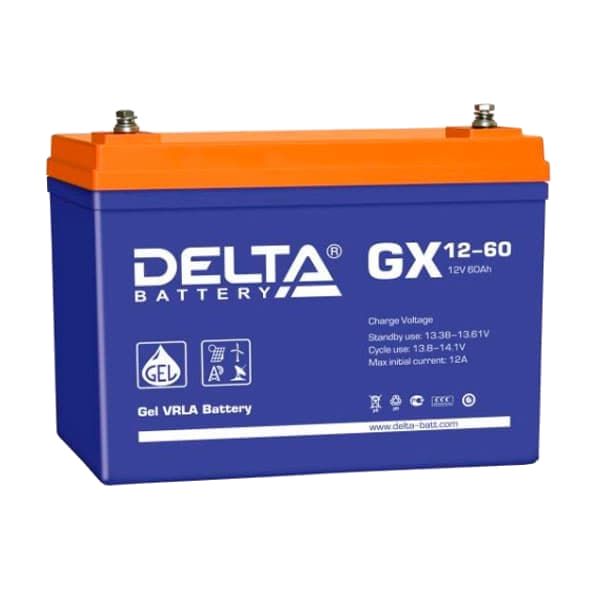

GX 12-6060.0 Ач (10-часовой разряд), 12 В; 258×166×206 мм, 23 кг; клеммы Болт М6.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	15 лет
Ёмкость, 10-часовой разряд	60.0 Ач
Ёмкость, 5-часовой разряд	57.4 Ач
Ёмкость, 1-часовой разряд	51.5 Ач
Длина, мм	258
Ширина, мм	166
Высота, мм	206
Полная высота, мм	215
Вес, кг	23
Внутреннее сопротивление	5.7мОм
Макс. разрядный ток	600 А (5 с)
Макс. зарядный ток	11.88 А
Тип клемм	Болт М6
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	300
Циклов при 50% DOD	550
Циклов при 30% DOD	1400

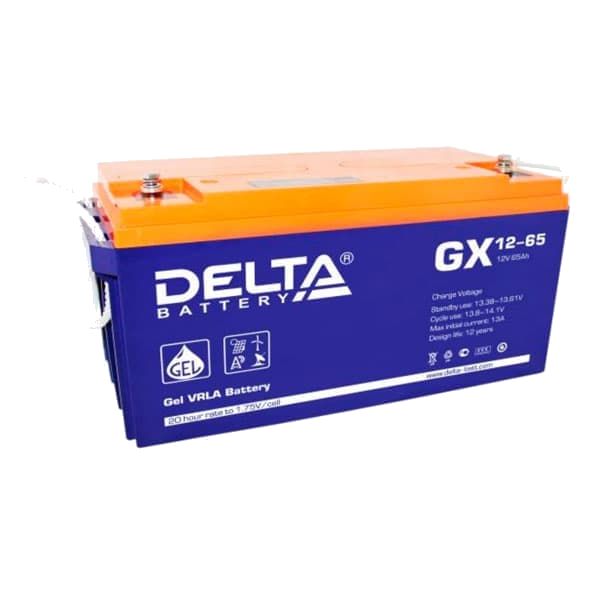

GX 12-6565.0 Ач (10-часовой разряд), 12 В; 350×167×179 мм, 23.4 кг; клеммы Болт М6.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	15 лет
Ёмкость, 10-часовой разряд	65.0 Ач
Ёмкость, 5-часовой разряд	60.4 Ач
Ёмкость, 1-часовой разряд	53.5 Ач
Длина, мм	350
Ширина, мм	167
Высота, мм	179
Полная высота, мм	179
Вес, кг	23.4
Внутреннее сопротивление	6.2мОм
Макс. разрядный ток	650 А (5 с)
Макс. зарядный ток	12.86 А
Тип клемм	Болт М6
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	400
Циклов при 50% DOD	750
Циклов при 30% DOD	2100

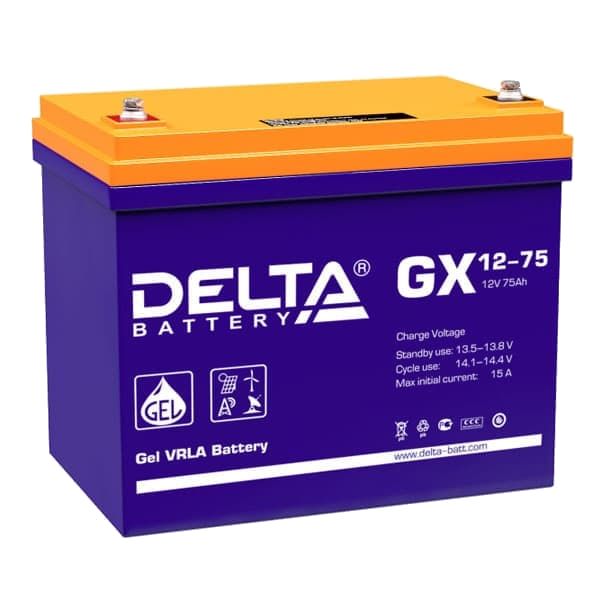

GX 12-7575.0 Ач (10-часовой разряд), 12 В; 258×166×210 мм, 23.5 кг; клеммы Болт М6.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	15 лет
Ёмкость, 10-часовой разряд	75.0 Ач
Ёмкость, 5-часовой разряд	73.8 Ач
Ёмкость, 1-часовой разряд	66.0 Ач
Длина, мм	258
Ширина, мм	166
Высота, мм	210
Полная высота, мм	215
Вес, кг	23.5
Внутреннее сопротивление	5.7мОм
Макс. разрядный ток	700 А (5 с)
Макс. зарядный ток	14.86 А
Тип клемм	Болт М6
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	400
Циклов при 50% DOD	750
Циклов при 30% DOD	2100

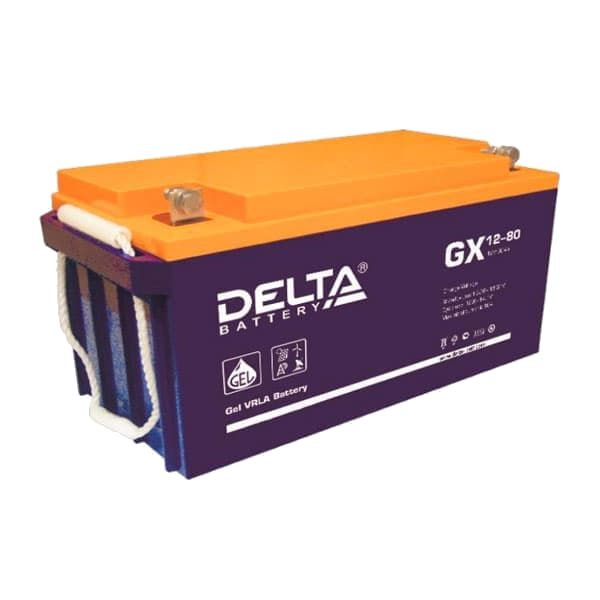

GX 12-8080.0 Ач (10-часовой разряд), 12 В; 350×167×179 мм, 24 кг; клеммы Болт М6.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	15 лет
Ёмкость, 10-часовой разряд	80.0 Ач
Ёмкость, 5-часовой разряд	75.2 Ач
Ёмкость, 1-часовой разряд	66.5 Ач
Длина, мм	350
Ширина, мм	167
Высота, мм	179
Полная высота, мм	179
Вес, кг	24
Внутреннее сопротивление	5.7мОм
Макс. разрядный ток	750 А (5 с)
Макс. зарядный ток	15.84 А
Тип клемм	Болт М6
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	400
Циклов при 50% DOD	750
Циклов при 30% DOD	2100

GX 12-9090.0 Ач (10-часовой разряд), 12 В; 306×169×210 мм, 30 кг; клеммы Болт М6.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	15 лет
Ёмкость, 10-часовой разряд	90.0 Ач
Ёмкость, 5-часовой разряд	81.0 Ач
Ёмкость, 1-часовой разряд	56.6 Ач
Длина, мм	306
Ширина, мм	169
Высота, мм	210
Полная высота, мм	215
Вес, кг	30
Внутреннее сопротивление	5.4мОм
Макс. разрядный ток	800 А (5 с)
Макс. зарядный ток	18 А
Тип клемм	Болт М6
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	400
Циклов при 50% DOD	750
Циклов при 30% DOD	2100

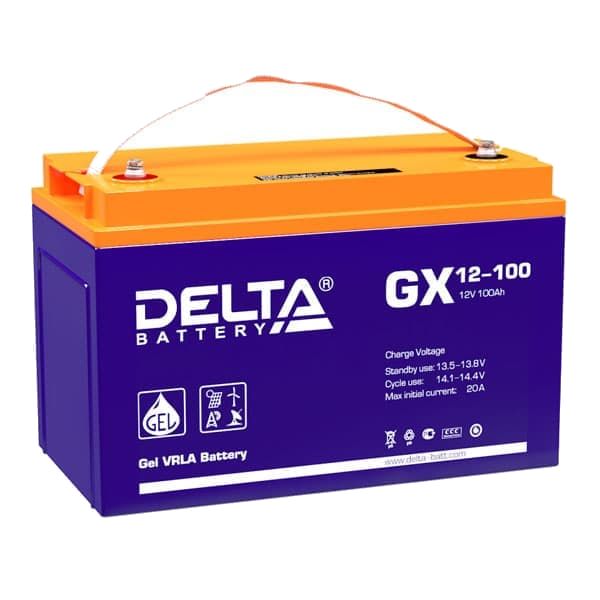

GX 12-100100 Ач (10-часовой разряд), 12 В; 330×171×215 мм, 32 кг; клеммы Болт М6.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	15 лет
Ёмкость, 10-часовой разряд	100 Ач
Ёмкость, 5-часовой разряд	87.5 Ач
Ёмкость, 1-часовой разряд	62.5 Ач
Длина, мм	330
Ширина, мм	171
Высота, мм	215
Полная высота, мм	220
Вес, кг	32
Внутреннее сопротивление	5мОм
Макс. разрядный ток	900 А (5 с)
Макс. зарядный ток	20 А
Тип клемм	Болт М6
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	400
Циклов при 50% DOD	750
Циклов при 30% DOD	2100

Как это работает и подключается

Серия GX: 12-12, 12-17, 12-24, 12-33, 12-40, 12-45, 12-55, 12-60, 12-65, 12-75, 12-80, 12-90, 12-100; у всех номинал 12 В, 6 элементов, срок службы 15 лет.
Моноблоки изготовлены по технологии GEL: электролит — композитный гель, что, по описанию производителя, даёт устойчивость к глубоким разрядам и температурную стабильность.
Предназначены для работы и в буферном, и в циклическом режимах.
Исключены утечки кислоты, газовыделение отсутствует, достаточно естественной вентиляции; контроль уровня и долив воды не нужны.
Саморазряд 3%/мес. при 20°С.

Монтаж

Заряд в буферном режиме: 2,25÷2,3 В/эл, температурная компенсация 20мВ/°С; в циклическом: 2,35÷2,4 В/эл, температурная компенсация 30мВ/°С.
Максимальный зарядный ток свой у каждой модели (2.3 А у GX 12-12, 20 А у GX 12-100) — сверяйтесь со строкой модели.
Температуры для всех моделей: разряд -20...60°C, заряд -10...60°C, хранение -20...60°C.
Клеммы разные: F2 у GX 12-12; болт + гайка Ø 5,5 мм у GX 12-17; болт М5 у GX 12-24; болт М6 у остальных моделей.
Перед использованием производитель просит внимательно ознакомиться с инструкцией по эксплуатации.

Примеры

Резервное питание ИБП и ЭПУ

Спецификация называет источники бесперебойного питания и эксплуатацию в ИБП и ЭПУ среди областей применения.

Медицинское оборудование, отопление и водоснабжение, солнечная и ветроэнергетика

Эти области перечислены в спецификации как сферы применения серии.

Частые вопросы

Чем GX отличается от AGM-серий Delta?

GX изготовлен по технологии GEL с композитным гелем в качестве электролита; AGM-серии (HR, CGD) используют электролит в стекловолоконном сепараторе.

Какой срок службы у Delta GX?

15 лет; ресурс в циклах зависит от типоразмера (см. таблицу модели).

Какое напряжение буферного заряда?

2,25÷2,3 В/эл, температурная компенсация 20мВ/°С; циклический режим — 2,35÷2,4 В/эл, компенсация 30мВ/°С.

Какие температуры допускаются?

Разряд -20...60°C, заряд -10...60°C, хранение -20...60°C.

Нюансы и грабли

Данные в спецификации — средние по 3 контрольно-тренировочным циклам и по умолчанию не являются номинальными.
Ёмкость зависит от режима разряда: у GX 12-100 100 Ач при 10-часовом разряде, 87.5 Ач при 5-часовом и 62.5 Ач при 1-часовом — считайте резерв по нужному времени.
Ресурс в циклах у типоразмеров разный: 300/550/1400 (100/50/30% DOD) у моделей от 12-12 до 12-60, но 400/750/2100 у 12-65, 12-75, 12-80, 12-90 и 12-100 — сверяйтесь со строкой модели.
Габариты GX 12-40 и GX 12-45 в спецификациях одинаковые (197×165×170 мм), различаются ёмкость, внутреннее сопротивление и зарядный ток.
Габариты даны с допуском ±2 мм, вес — ±3%.
