Аккумуляторы Delta HR — герметичные AGM 12 В, от 4.5 до 100 Ач

Герметизированные необслуживаемые AGM-аккумуляторы Delta HR (VRLA), 12 В: двенадцать типоразмеров от 4.5 до 100 Ач по техническим спецификациям.

Модели семейства

HR 12-4.54.50 Ач (10-часовой разряд), 12 В; 90×70×101 мм, 1.75 кг; клеммы F1.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	8 лет
Ёмкость, 10-часовой разряд	4.50 Ач
Ёмкость, 5-часовой разряд	4.31 Ач
Ёмкость, 1-часовой разряд	4.25 Ач
Длина, мм	90
Ширина, мм	70
Высота, мм	101
Полная высота, мм	107
Вес, кг	1.75
Внутреннее сопротивление	33мОм
Макс. разрядный ток	67.5 А (5 с)
Макс. зарядный ток	1.35 А
Тип клемм	F1
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	250
Циклов при 50% DOD	450
Циклов при 30% DOD	1200

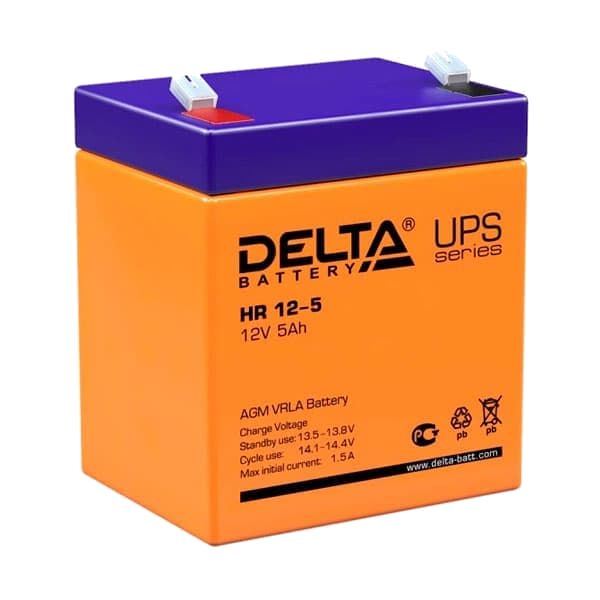

HR 12-55.00 Ач (10-часовой разряд), 12 В; 90×70×101 мм, 1.8 кг; клеммы F2.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	8 лет
Ёмкость, 10-часовой разряд	5.00 Ач
Ёмкость, 5-часовой разряд	4.89 Ач
Ёмкость, 1-часовой разряд	4.80 Ач
Длина, мм	90
Ширина, мм	70
Высота, мм	101
Полная высота, мм	107
Вес, кг	1.8
Внутреннее сопротивление	33мОм
Макс. разрядный ток	75 А (5 с)
Макс. зарядный ток	1.5 А
Тип клемм	F2
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	250
Циклов при 50% DOD	450
Циклов при 30% DOD	1200

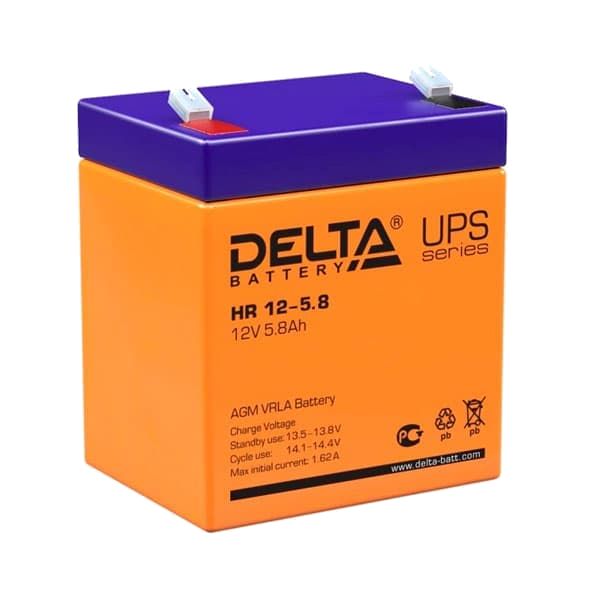

HR 12-5.85.40 Ач (10-часовой разряд), 12 В; 90×70×101 мм, 1.95 кг; клеммы F2.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	8 лет
Ёмкость, 10-часовой разряд	5.40 Ач
Ёмкость, 5-часовой разряд	5.10 Ач
Ёмкость, 1-часовой разряд	5.05 Ач
Длина, мм	90
Ширина, мм	70
Высота, мм	101
Полная высота, мм	107
Вес, кг	1.95
Внутреннее сопротивление	26мОм
Макс. разрядный ток	75 А (5 с)
Макс. зарядный ток	1.74 А
Тип клемм	F2
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	250
Циклов при 50% DOD	450
Циклов при 30% DOD	1200

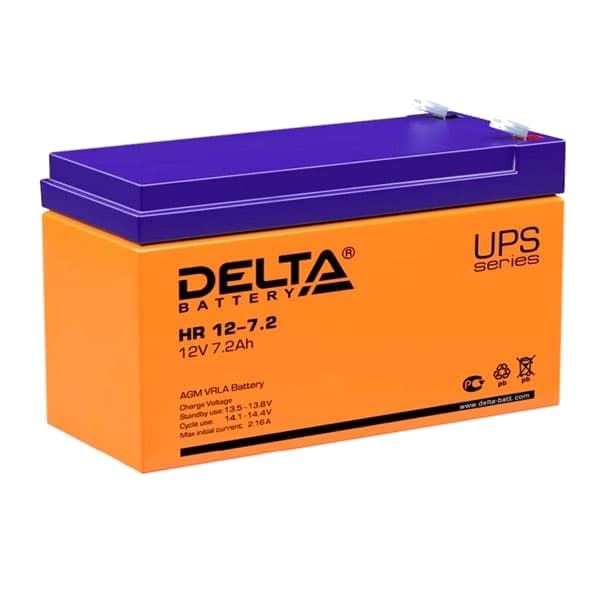

HR 12-7.27.20 Ач (10-часовой разряд), 12 В; 151×65×94 мм, 2.5 кг; клеммы F2.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	8 лет
Ёмкость, 10-часовой разряд	7.20 Ач
Ёмкость, 5-часовой разряд	6.90 Ач
Ёмкость, 1-часовой разряд	5.80 Ач
Длина, мм	151
Ширина, мм	65
Высота, мм	94
Полная высота, мм	100
Вес, кг	2.5
Внутреннее сопротивление	22мОм
Макс. разрядный ток	105 А (5 с)
Макс. зарядный ток	2.16 А
Тип клемм	F2
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	250
Циклов при 50% DOD	450
Циклов при 30% DOD	1200

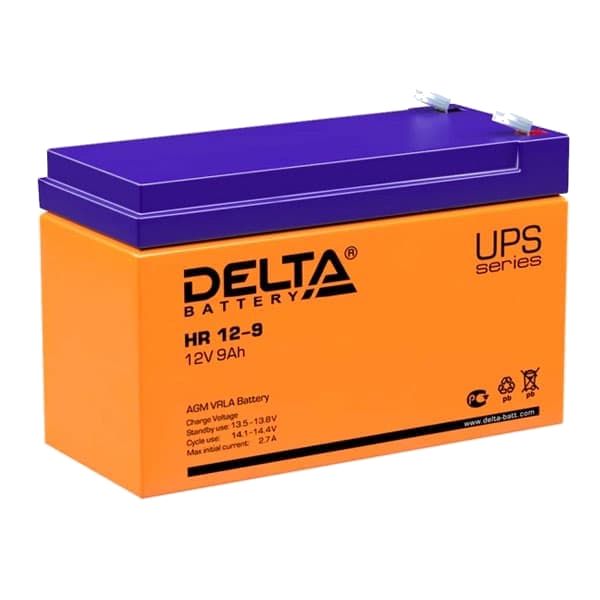

HR 12-99.00 Ач (10-часовой разряд), 12 В; 151×65×94 мм, 2.78 кг; клеммы F2.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	8 лет
Ёмкость, 10-часовой разряд	9.00 Ач
Ёмкость, 5-часовой разряд	8.60 Ач
Ёмкость, 1-часовой разряд	7.85 Ач
Длина, мм	151
Ширина, мм	65
Высота, мм	94
Полная высота, мм	100
Вес, кг	2.78
Внутреннее сопротивление	17мОм
Макс. разрядный ток	135 А (5 с)
Макс. зарядный ток	2.7 А
Тип клемм	F2
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	250
Циклов при 50% DOD	450
Циклов при 30% DOD	1200

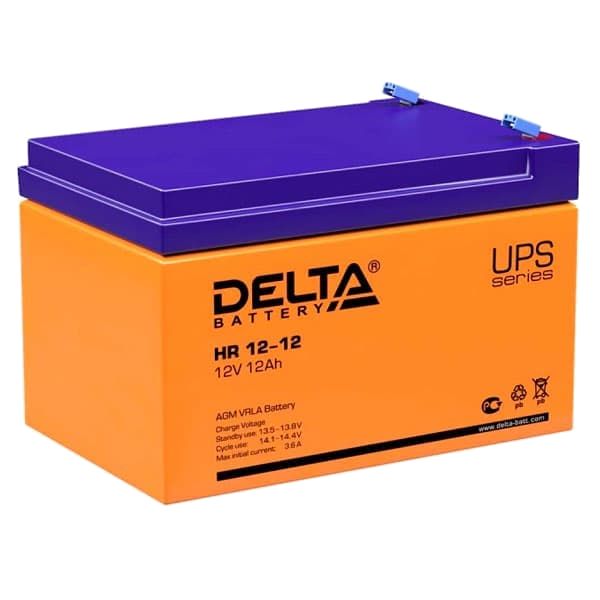

HR 12-1212.0 Ач (10-часовой разряд), 12 В; 151×98×95 мм, 3.72 кг; клеммы F2.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	8 лет
Ёмкость, 10-часовой разряд	12.0 Ач
Ёмкость, 5-часовой разряд	11.4 Ач
Ёмкость, 1-часовой разряд	10.3 Ач
Длина, мм	151
Ширина, мм	98
Высота, мм	95
Полная высота, мм	101
Вес, кг	3.72
Внутреннее сопротивление	17мОм
Макс. разрядный ток	180 А (5 с)
Макс. зарядный ток	3.6 А
Тип клемм	F2
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	250
Циклов при 50% DOD	450
Циклов при 30% DOD	1200

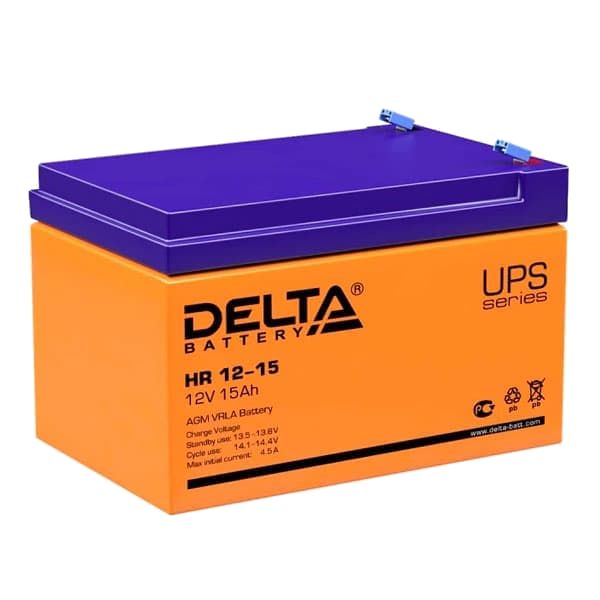

HR 12-1515.0 Ач (10-часовой разряд), 12 В; 151×98×95 мм, 4.6 кг; клеммы F2.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	8 лет
Ёмкость, 10-часовой разряд	15.0 Ач
Ёмкость, 5-часовой разряд	13.3 Ач
Ёмкость, 1-часовой разряд	12.5 Ач
Длина, мм	151
Ширина, мм	98
Высота, мм	95
Полная высота, мм	101
Вес, кг	4.6
Внутреннее сопротивление	16мОм
Макс. разрядный ток	200 А (5 с)
Макс. зарядный ток	4.5 А
Тип клемм	F2
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	250
Циклов при 50% DOD	450
Циклов при 30% DOD	1200

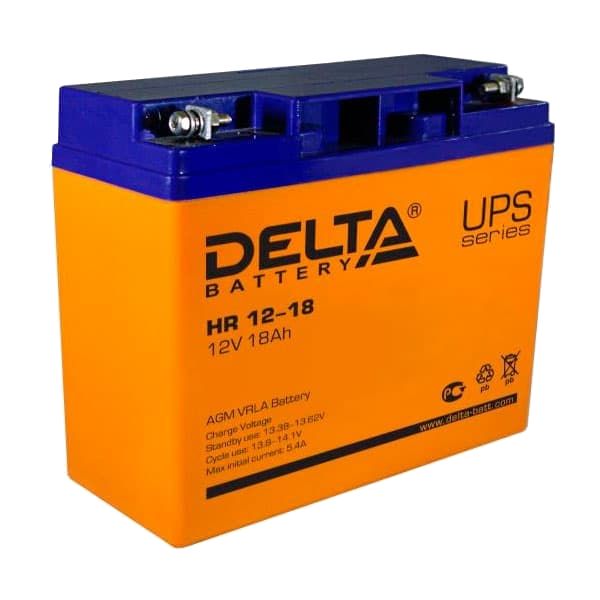

HR 12-1818.0 Ач (10-часовой разряд), 12 В; 181×77×167 мм, 6.1 кг; клеммы Болт + гайка Ø 5,5 мм.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	8 лет
Ёмкость, 10-часовой разряд	18.0 Ач
Ёмкость, 5-часовой разряд	16.9 Ач
Ёмкость, 1-часовой разряд	16.6 Ач
Длина, мм	181
Ширина, мм	77
Высота, мм	167
Полная высота, мм	167
Вес, кг	6.1
Внутреннее сопротивление	15мОм
Макс. разрядный ток	230 А (5 с)
Макс. зарядный ток	5.4 А
Тип клемм	Болт + гайка Ø 5,5 мм
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	250
Циклов при 50% DOD	450
Циклов при 30% DOD	1200

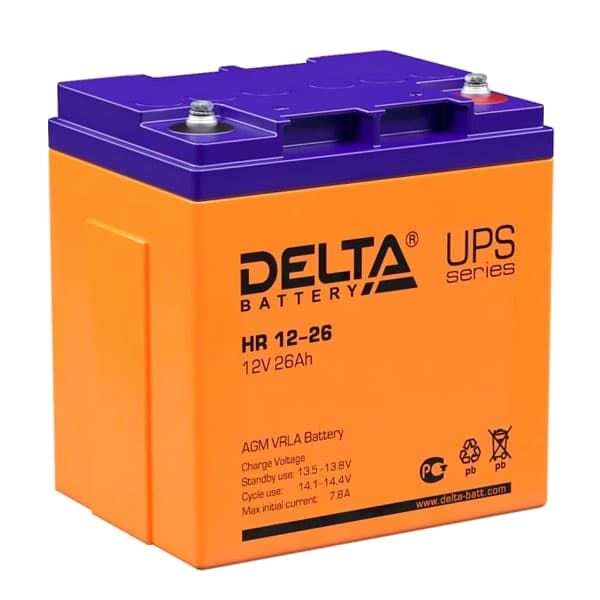

HR 12-2625.8 Ач (10-часовой разряд), 12 В; 165×125×175 мм, 9.3 кг; клеммы Болт М5.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	8 лет
Ёмкость, 10-часовой разряд	25.8 Ач
Ёмкость, 5-часовой разряд	24.0 Ач
Ёмкость, 1-часовой разряд	20.1 Ач
Длина, мм	165
Ширина, мм	125
Высота, мм	175
Полная высота, мм	175
Вес, кг	9.3
Внутреннее сопротивление	11мОм
Макс. разрядный ток	310 А (5 с)
Макс. зарядный ток	7.8 А
Тип клемм	Болт М5
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	250
Циклов при 50% DOD	450
Циклов при 30% DOD	1200

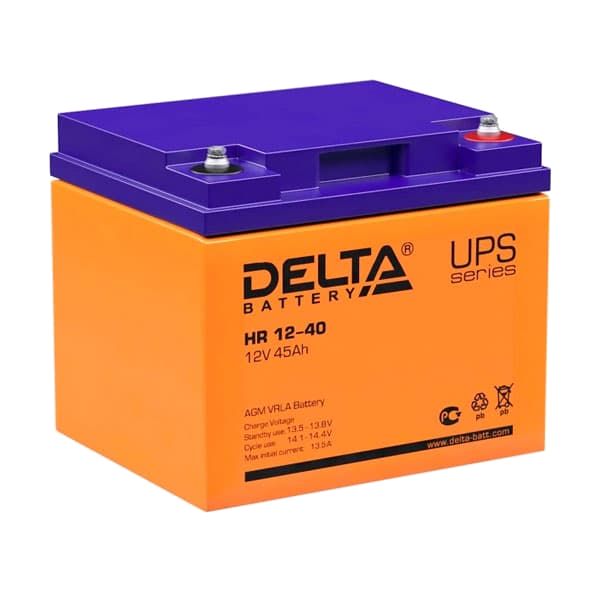

HR 12-4045.0 Ач (10-часовой разряд), 12 В; 198×166×170 мм, 14.8 кг; клеммы Болт М6.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	10-12 лет
Ёмкость, 10-часовой разряд	45.0 Ач
Ёмкость, 5-часовой разряд	36.9 Ач
Ёмкость, 1-часовой разряд	27.6 Ач
Длина, мм	198
Ширина, мм	166
Высота, мм	170
Полная высота, мм	170
Вес, кг	14.8
Внутреннее сопротивление	7.5мОм
Макс. разрядный ток	450 А (5 с)
Макс. зарядный ток	12 А
Тип клемм	Болт М6
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	300
Циклов при 50% DOD	550
Циклов при 30% DOD	1300

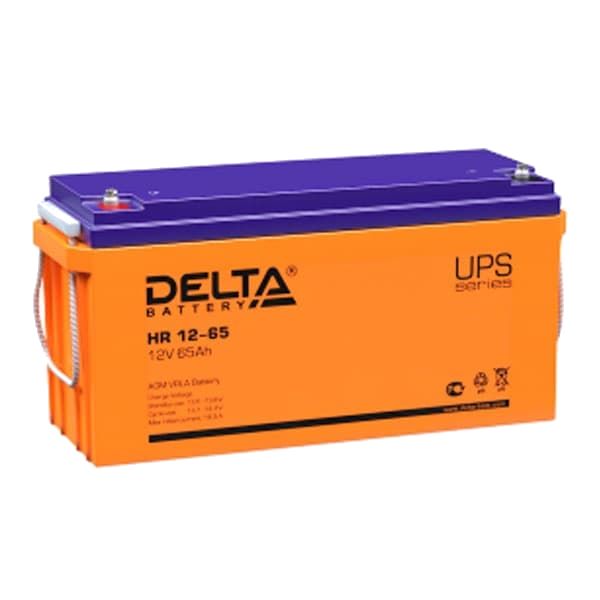

HR 12-6565.0 Ач (10-часовой разряд), 12 В; 350×167×179 мм, 23.4 кг; клеммы Болт М6.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	10-12 лет
Ёмкость, 10-часовой разряд	65.0 Ач
Ёмкость, 5-часовой разряд	56.5 Ач
Ёмкость, 1-часовой разряд	41.9 Ач
Длина, мм	350
Ширина, мм	167
Высота, мм	179
Полная высота, мм	179
Вес, кг	23.4
Внутреннее сопротивление	6мОм
Макс. разрядный ток	650 А (5 с)
Макс. зарядный ток	19.5 А
Тип клемм	Болт М6
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	300
Циклов при 50% DOD	550
Циклов при 30% DOD	1300

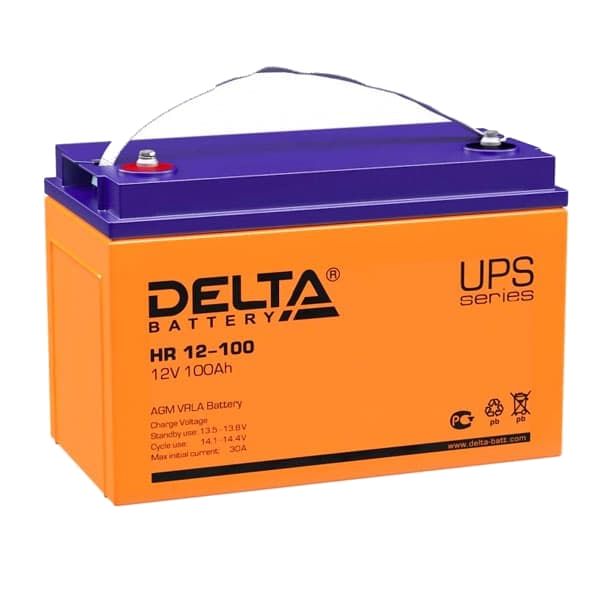

HR 12-100100 Ач (10-часовой разряд), 12 В; 330×171×215 мм, 32 кг; клеммы Болт М6.

Номинальное напряжение	12 В
Число элементов	6
Срок службы	10-12 лет
Ёмкость, 10-часовой разряд	100 Ач
Ёмкость, 5-часовой разряд	87.5 Ач
Ёмкость, 1-часовой разряд	62.5 Ач
Длина, мм	330
Ширина, мм	171
Высота, мм	215
Полная высота, мм	220
Вес, кг	32
Внутреннее сопротивление	5мОм
Макс. разрядный ток	900 А (5 с)
Макс. зарядный ток	30 А
Тип клемм	Болт М6
Разряд / заряд / хранение	-20...60°C / -10...60°C / -20...60°C
Циклов при 100% DOD	300
Циклов при 50% DOD	550
Циклов при 30% DOD	1300

Как это работает и подключается

Серия HR: 12-4.5, 12-5, 12-5.8, 12-7.2, 12-9, 12-12, 12-15, 12-18, 12-26, 12-40, 12-65, 12-100; у всех номинал 12 В, 6 элементов.
Батареи герметизированные, необслуживаемые, с системой рекомбинации газов (VRLA), по технологии AGM; по описанию производителя, имеют превосходные разрядные характеристики.
Срок службы 8 лет у моделей до 12-26 включительно и 10-12 лет у 12-40, 12-65 и 12-100.
Технология AGM позволяет рекомбинировать до 99% выделяемого газа; корпус из ABS, не поддерживающего горение; долив воды не требуется.
Саморазряд 3%/мес. при 25°С.

Монтаж

Заряд в буферном режиме: 2,25÷2,3 В/эл, температурная компенсация 20мВ/°С; в циклическом: 2,35÷2,4 В/эл, температурная компенсация 30мВ/°С.
Максимальный зарядный ток свой у каждой модели (1.35 А у HR 12-4.5, 30 А у HR 12-100) — сверяйтесь со строкой модели.
Температуры для всех моделей: разряд -20...60°C, заряд -10...60°C, хранение -20...60°C.
Клеммы разные: F1 у HR 12-4.5; F2 у HR 12-5, 12-5.8, 12-7.2, 12-9, 12-12 и 12-15; болт + гайка Ø 5,5 мм у HR 12-18; болт М5 у HR 12-26; болт М6 у 12-40, 12-65 и 12-100.
Перед использованием производитель просит внимательно ознакомиться с инструкцией по эксплуатации.

Примеры

Резервное питание и ИБП/ЭПУ

Спецификация называет источники резервного энергоснабжения, автономные системы энергоснабжения и эксплуатацию в ИБП и ЭПУ.

Медицинское оборудование, приборостроение, солнечная энергетика

Эти области перечислены в спецификации как сферы применения серии.

Частые вопросы

Какой срок службы у Delta HR?

8 лет у моделей от 12-4.5 до 12-26 и 10-12 лет у 12-40, 12-65 и 12-100; ресурс в циклах — в таблице модели.

Какое напряжение буферного заряда?

2,25÷2,3 В/эл, температурная компенсация 20мВ/°С; циклический режим — 2,35÷2,4 В/эл, компенсация 30мВ/°С.

Какие температуры допускаются?

Разряд -20...60°C, заряд -10...60°C, хранение -20...60°C.

Какой саморазряд?

3%/мес. при 25°С.

Нюансы и грабли

Данные в спецификации — средние по 3 контрольно-тренировочным циклам и по умолчанию не являются номинальными.
Обозначение и ёмкость расходятся: у HR 12-40 в спецификации 45.0 Ач (в шапке — 45 АЧ), у HR 12-26 — 25.8 Ач, у HR 12-5.8 — 5.40 Ач. Считайте по ёмкости из таблицы, а не по числу в названии.
Ёмкость зависит от режима разряда: у HR 12-100 100 Ач при 10-часовом разряде, 87.5 Ач при 5-часовом и 62.5 Ач при 1-часовом.
Габариты даны с допуском ±2 мм, вес — ±3%.
