Аккумуляторы Delta HRL — AGM для мощных ИБП, 12 В, от 7.2 до 100 Ач
Герметизированные AGM-аккумуляторы Delta HRL (линейка DELTA UPS series), 12 В: одиннадцать типоразмеров от 7.2 до 100 Ач, срок службы до 12 лет.
Модели семейства
HRL 12-7.27.2 Ач (10 ч), 12 В; 151×65×94 мм, 2.6 кг; клеммы нож F2.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 12 лет |
| Ёмкость, 10-часовой разряд | 7.2 Ач |
| Ёмкость, 5-часовой разряд | 5.8 Ач |
| Ёмкость, 1-часовой разряд | 4.63 Ач |
| Длина, мм | 151 |
| Ширина, мм | 65 |
| Высота, мм | 94 |
| Полная высота, мм | 100 |
| Вес, кг | 2.6 |
| Внутреннее сопротивление | 22 мОм |
| Макс. разрядный ток | 108 А (5 с) |
| Макс. зарядный ток | 2.16 А |
| Тип клемм | нож F2 |
| Разряд / заряд / хранение | -20...60 / -10...60 / -20...60 |
HRL 12-1212 Ач (10 ч), 12 В; 151×98×95 мм, 4 кг; клеммы нож F2.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 12 лет |
| Ёмкость, 10-часовой разряд | 12 Ач |
| Ёмкость, 5-часовой разряд | 10.25 Ач |
| Ёмкость, 1-часовой разряд | 7.96 Ач |
| Длина, мм | 151 |
| Ширина, мм | 98 |
| Высота, мм | 95 |
| Полная высота, мм | 101 |
| Вес, кг | 4 |
| Внутреннее сопротивление | 17 мОм |
| Макс. разрядный ток | 160 А (5 с) |
| Макс. зарядный ток | 3.6 А |
| Тип клемм | нож F2 |
| Разряд / заряд / хранение | -20...60 / -10...60 / -20...60 |

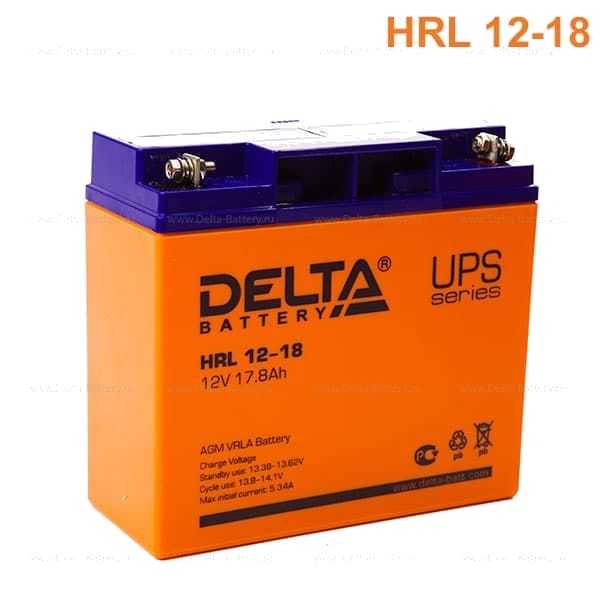

HRL 12-1818 Ач (10 ч), 12 В; 181×77×167 мм; клеммы под болт М5.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 12 лет |
| Ёмкость, 10-часовой разряд | 18 Ач |
| Ёмкость, 5-часовой разряд | 17,2 Ач |
| Ёмкость, 1-часовой разряд | 13,3 Ач |
| Длина, мм | 181 |
| Ширина, мм | 77 |
| Высота, мм | 167 |
| Полная высота, мм | 167 |
| Внутреннее сопротивление | 15 мОм |
| Макс. разрядный ток | 230 А (5 с) |
| Макс. зарядный ток | 5,4 А |
| Тип клемм | под болт М5 |
| Разряд / заряд / хранение | -20...60 / -10...60 / -20...60 |

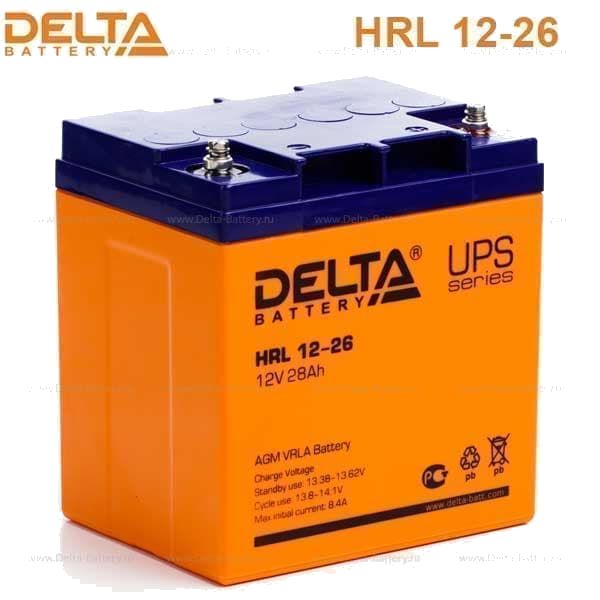

HRL 12-2628 Ач (10 ч), 12 В; 165×125×175 мм, 9.7 кг; клеммы под болт M5.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 12 лет |
| Ёмкость, 10-часовой разряд | 28 Ач |
| Ёмкость, 5-часовой разряд | 26 Ач |
| Ёмкость, 1-часовой разряд | 22 Ач |
| Длина, мм | 165 |
| Ширина, мм | 125 |
| Высота, мм | 175 |
| Полная высота, мм | 175 |
| Вес, кг | 9.7 |
| Внутреннее сопротивление | 6.7 мОм |
| Макс. разрядный ток | 310 А (5 с) |
| Макс. зарядный ток | 8.4 А |
| Тип клемм | под болт M5 |
| Разряд / заряд / хранение | -20...60 / -10...60 / -20...60 |

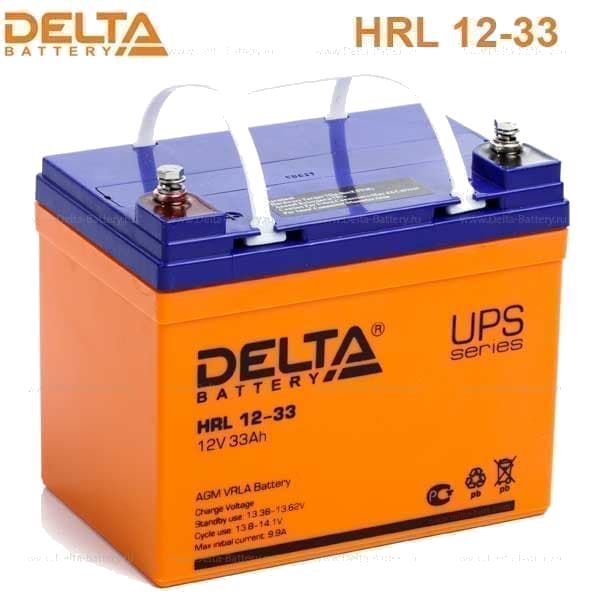

HRL 12-3333 Ач (10 ч), 12 В; 195×130×155 мм, 11.5 кг; клеммы под болт M6.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 12 лет |
| Ёмкость, 10-часовой разряд | 33 Ач |
| Ёмкость, 5-часовой разряд | 29 Ач |
| Ёмкость, 1-часовой разряд | 23 Ач |
| Длина, мм | 195 |
| Ширина, мм | 130 |
| Высота, мм | 155 |
| Полная высота, мм | 168 |
| Вес, кг | 11.5 |
| Внутреннее сопротивление | 10 мОм |
| Макс. разрядный ток | 330 А (5 с) |
| Макс. зарядный ток | 9.9 А |
| Тип клемм | под болт M6 |
| Разряд / заряд / хранение | -20...60 / -10...60 / -20...60 |

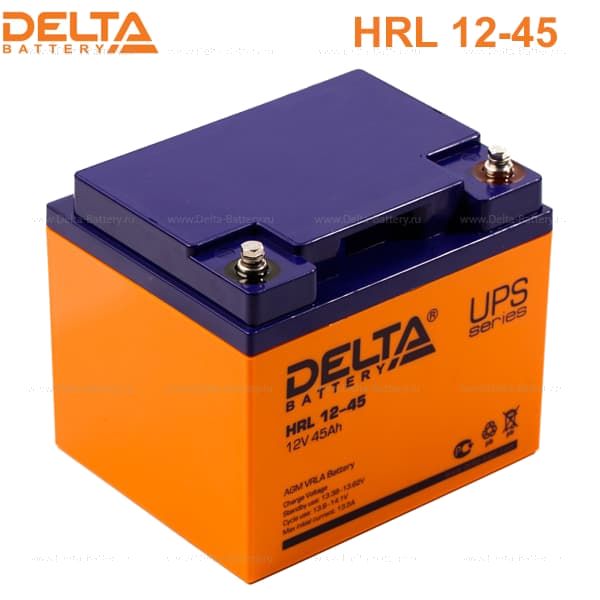

HRL 12-4545 Ач (10 ч), 12 В; 198×166×170 мм, 14.8 кг; клеммы под болт M6.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 12 лет |
| Ёмкость, 10-часовой разряд | 45 Ач |
| Ёмкость, 5-часовой разряд | 39.1 Ач |
| Ёмкость, 1-часовой разряд | 29.31 Ач |
| Длина, мм | 198 |
| Ширина, мм | 166 |
| Высота, мм | 170 |
| Полная высота, мм | 170 |
| Вес, кг | 14.8 |
| Внутреннее сопротивление | 6.1 мОм |
| Макс. разрядный ток | 450 А (5 с) |
| Макс. зарядный ток | 13.5 А |
| Тип клемм | под болт M6 |
| Разряд / заряд / хранение | -20...60 / -10...60 / -20...60 |

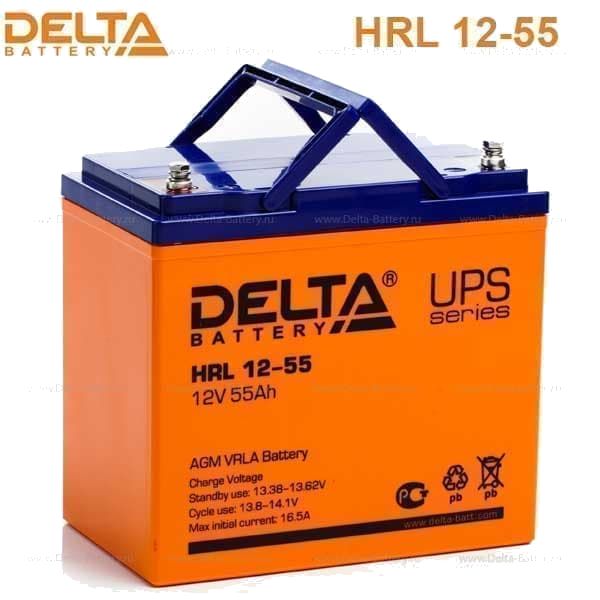

HRL 12-5555 Ач (10 ч), 12 В; 229×138×208 мм, 19 кг; клеммы под болт M6.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 12 лет |
| Ёмкость, 10-часовой разряд | 55 Ач |
| Ёмкость, 5-часовой разряд | 46.15 Ач |
| Ёмкость, 1-часовой разряд | 34.2 Ач |
| Длина, мм | 229 |
| Ширина, мм | 138 |
| Высота, мм | 208 |
| Полная высота, мм | 213 |
| Вес, кг | 19 |
| Внутреннее сопротивление | 6 мОм |
| Макс. разрядный ток | 550 А (5 с) |
| Макс. зарядный ток | 16.5 А |
| Тип клемм | под болт M6 |
| Разряд / заряд / хранение | -20...60 / -10...60 / -20...60 |

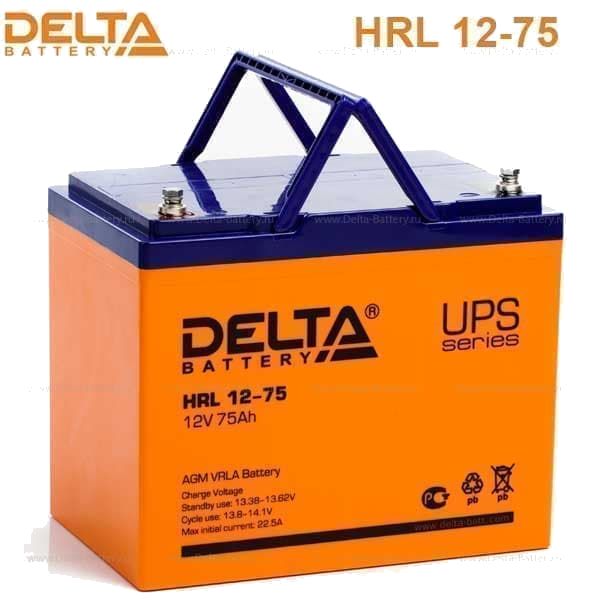

HRL 12-7575 Ач (10 ч), 12 В; 258×166×206 мм, 24 кг; клеммы под болт M6.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 12 лет |
| Ёмкость, 10-часовой разряд | 75 Ач |
| Ёмкость, 5-часовой разряд | 58.9 Ач |
| Ёмкость, 1-часовой разряд | 51.1 Ач |
| Длина, мм | 258 |
| Ширина, мм | 166 |
| Высота, мм | 206 |
| Полная высота, мм | 215 |
| Вес, кг | 24 |
| Внутреннее сопротивление | 5.2 мОм |
| Макс. разрядный ток | 700 А (5 с) |
| Макс. зарядный ток | 22.5 А |
| Тип клемм | под болт M6 |
| Разряд / заряд / хранение | -20...60 / -10...60 / -20...60 |

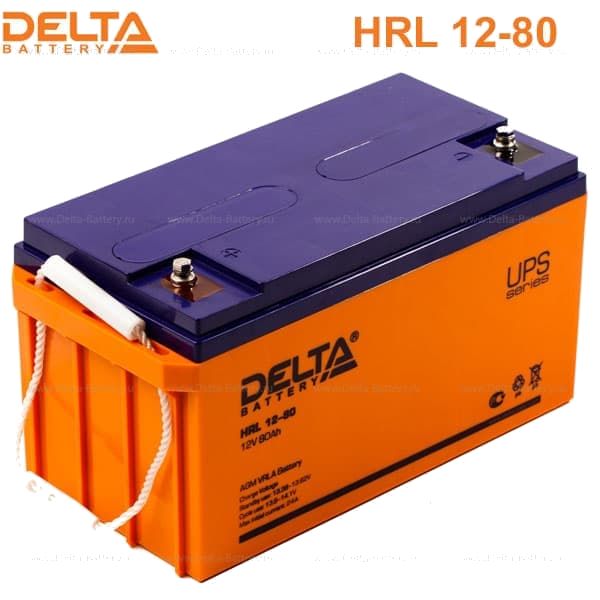

HRL 12-8080 Ач (10 ч), 12 В; 350×167×179 мм, 24.2 кг; клеммы под болт М6.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 12 лет |
| Ёмкость, 10-часовой разряд | 80 Ач |
| Ёмкость, 5-часовой разряд | 73 Ач |
| Ёмкость, 1-часовой разряд | 62 Ач |
| Длина, мм | 350 |
| Ширина, мм | 167 |
| Высота, мм | 179 |
| Полная высота, мм | 179 |
| Вес, кг | 24.2 |
| Внутреннее сопротивление | 4,7 мОм |
| Макс. разрядный ток | 750 А (5 с) |
| Макс. зарядный ток | 24 А |
| Тип клемм | под болт М6 |
| Разряд / заряд / хранение | -20...60 / -10...60 / -20...60 |

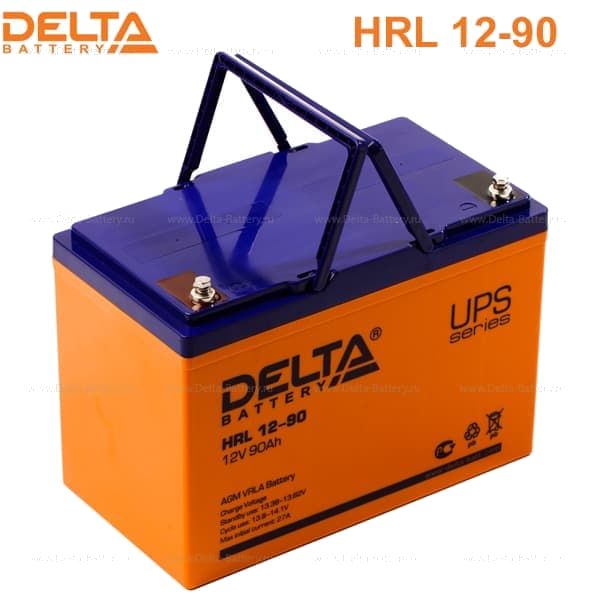

HRL 12-9090 Ач (10 ч), 12 В; 306×169×210 мм, 30 кг; клеммы под болт M6.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 12 лет |
| Ёмкость, 10-часовой разряд | 90 Ач |
| Ёмкость, 5-часовой разряд | 70.5 Ач |
| Ёмкость, 1-часовой разряд | 64.9 Ач |
| Длина, мм | 306 |
| Ширина, мм | 169 |
| Высота, мм | 210 |
| Полная высота, мм | 215 |
| Вес, кг | 30 |
| Внутреннее сопротивление | 4.2 мОм |
| Макс. разрядный ток | 800 А (5 с) |
| Макс. зарядный ток | 27 А |
| Тип клемм | под болт M6 |
| Разряд / заряд / хранение | -20...60 / -10...60 / -20...60 |

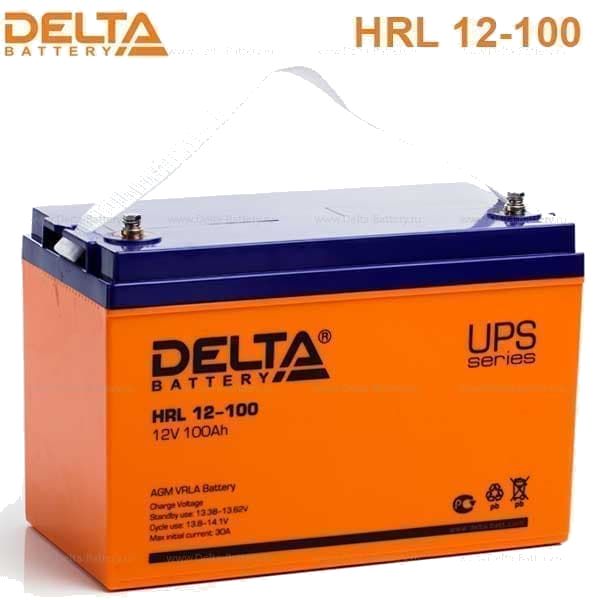

HRL 12-100100 Ач (10 ч), 12 В; 330×171×215 мм, 33 кг; клеммы под болт M6.
| Номинальное напряжение | 12 В |
| Число элементов | 6 |
| Срок службы | 12 лет |
| Ёмкость, 10-часовой разряд | 100 Ач |
| Ёмкость, 5-часовой разряд | 86.75 Ач |
| Ёмкость, 1-часовой разряд | 75.1 Ач |
| Длина, мм | 330 |
| Ширина, мм | 171 |
| Высота, мм | 215 |
| Полная высота, мм | 220 |
| Вес, кг | 33 |
| Внутреннее сопротивление | 3.7 мОм |
| Макс. разрядный ток | 900 А (5 с) |
| Макс. зарядный ток | 30 А |
| Тип клемм | под болт M6 |
| Разряд / заряд / хранение | -20...60 / -10...60 / -20...60 |
Как это работает и подключается
- Серия HRL: 12-7.2, 12-12, 12-18, 12-26, 12-33, 12-45, 12-55, 12-75, 12-80, 12-90, 12-100; у всех номинал 12 В, 6 элементов, срок службы 12 лет.
- Герметизированные необслуживаемые, с системой рекомбинации газов (VRLA), по технологии AGM.
- Серия отличается повышенной надёжностью; производитель указывает срок службы до 12 лет.
- Технология AGM позволяет рекомбинировать до 99% выделяемого газа; корпус из ABS, не поддерживающего горение; долив воды не требуется.
- Саморазряд 3% ёмкости в месяц при 20°С.
Монтаж
- Заряд в буферном режиме: 2.23-2.27 В/эл, температурная компенсация 19.8 мВ/°С; в циклическом: 2.3-2.35 В/эл, температурная компенсация 30 мВ/°С.
- Максимальный зарядный ток свой у каждой модели (2.16 А у HRL 12-7.2, 30 А у HRL 12-100) — сверяйтесь со строкой модели.
- Температуры: разряд -20...60°C, заряд -10...60°C, хранение -20...60°C.
- Клеммы: нож F2 у HRL 12-7.2 и 12-12; под болт М5 у 12-18 и 12-26; под болт М6 у остальных моделей.
- Габариты даны с допуском ±1 мм, вес — ±3%.
Примеры
Мощные ИБП центров обработки данных
Серия HRL относится к линейке DELTA UPS series, разработанной для мощных систем бесперебойного питания ЦОД, систем связи и иных ответственных систем.
Объекты связи и энергетики, резервное энергоснабжение
В сферах применения названы источники бесперебойного питания, источники резервного энергоснабжения, объекты связи и энергетики, системы солнечной и ветроэнергетики.
Частые вопросы
Для каких систем предназначена серия HRL?
Она входит в линейку DELTA UPS series для мощных систем бесперебойного питания ЦОД, систем связи и иных ответственных систем.
Какой срок службы у Delta HRL?
12 лет; производитель указывает срок службы до 12 лет.
Какое напряжение буферного заряда?
2.23-2.27 В/эл, температурная компенсация 19.8 мВ/°С; циклический режим — 2.3-2.35 В/эл, компенсация 30 мВ/°С (у HRL 12-18 — 2,23÷2,28 и 2,3÷2,36 В/эл).
Нюансы и грабли
- Данные в спецификации — средние по 3 контрольно-тренировочным циклам и по умолчанию не являются номинальными.
- У HRL 12-18 напряжения заряда в спецификации другие: буферный 2,23÷2,28 В/эл, циклический 2,3÷2,36 В/эл (у остальных моделей 2.23-2.27 и 2.3-2.35). Текст спецификаций HRL 12-18 и 12-80 извлечён с перепутанным порядком строк; массу HRL 12-18 достоверно выделить не удалось — в карточке она не указана.
- Номинал в названии условный: у HRL 12-26 в таблице 28 Ач при 10-часовом и 26 Ач при 5-часовом разряде. Считайте по таблице.
- Ёмкость зависит от режима разряда: у HRL 12-100 100 Ач при 10-часовом, 86.75 Ач при 5-часовом и 75.1 Ач при 1-часовом.
Документация
- Delta — техническая спецификация HRL 12-100
- Delta — техническая спецификация HRL 12-12
- Delta — техническая спецификация HRL 12-18
- Delta — техническая спецификация HRL 12-26
- Delta — техническая спецификация HRL 12-33
- Delta — техническая спецификация HRL 12-45
- Delta — техническая спецификация HRL 12-55
- Delta — техническая спецификация HRL 12-7.2
- Delta — техническая спецификация HRL 12-75
- Delta — техническая спецификация HRL 12-80
- Delta — техническая спецификация HRL 12-90
