Sectional-800PRO/1000PRO — привод для секционных ворот
Электропривод секционных гаражных ворот, цепь или ремень по направляющей. Управление кнопкой, пультом ДУ или дисплеем на корпусе: усилие и автозакрывание программируются.
Модели семейства
Sectional-800PROУсилие 800 Н, максимальная масса полотна 150 кг.
| Напряжение питания | 220–240 В, 50/60 Гц |
| Потребляемая мощность | 150 Вт |
| Режим ожидания | до 6 Вт |
| Усилие | 800 Н |
| Двигатель | 24 В DC |
| Скорость открывания | 0,1 м/с |
| Максимальная масса полотна | 150 кг |
| Диапазон рабочих температур | -20…+55 °С |
| Предохранитель питания | 2,5 А |
| Радиоуправление | 433,92 МГц, до 60 пультов |
| Класс защиты | IP20 |

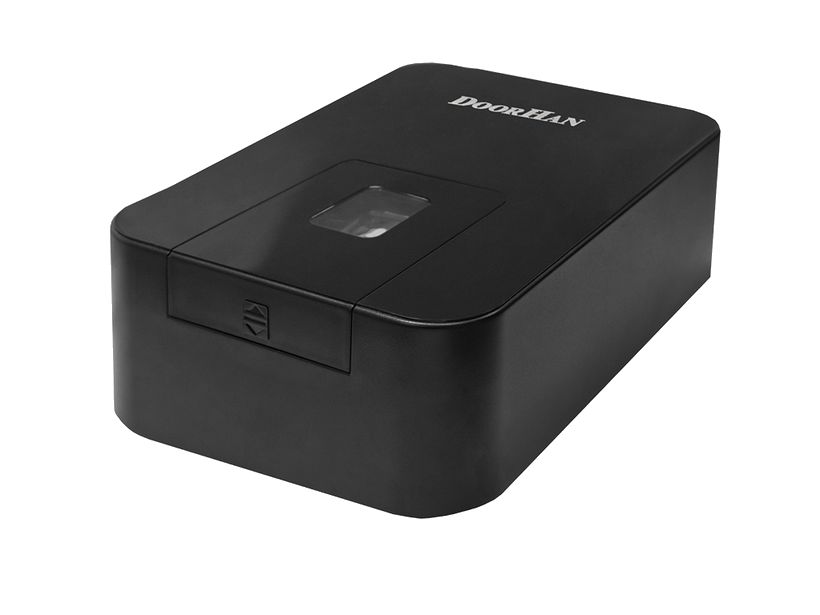

Sectional-1000PROУсилие 1000 Н, максимальная масса полотна 180 кг.
| Напряжение питания | 220–240 В, 50/60 Гц |
| Потребляемая мощность | 250 Вт |
| Усилие | 1000 Н |
| Максимальная масса полотна | 180 кг |
| Прочие параметры | совпадают с Sectional-800PRO |
Как это работает и подключается
- Модель направляющей (цепь SK или ремень PK) выбирается по таблице в зависимости от высоты проёма ворот: в линейке от SK-3000/PK-3000 до SK-4600/PK-4600 более длинная направляющая допускает больший рабочий ход и высоту проёма; SK-4200 выпускается только в исполнении цепь, без ремня.
- Блок управления: напряжение аксессуаров 24 В нестабилизированное, максимальный ток аксессуаров 200 мА, частота радиоуправления 433,92 МГц, время включения лампы 3 мин, предохранитель быстрый 230 В 2,5 А.
- Программирование через кнопки «+», «–», «Р», «R»: верхнее и нижнее положение ворот, автоматическая настройка усилия (по умолчанию ступень 3 из 6), включение устройств безопасности, реверс каретки, пауза автозакрывания (0/30/60/…/240 с).
- Расширенное меню (удержание «P» 15 с): удалённая запись пультов, счётчик циклов, запрет приёма команд при открывании, управление освещением.
- В память приёмника можно записать максимум 60 пультов; удержание «R» 20 с очищает всю память пультов.
Монтаж
- Все электрические подключения выполнять только при отключённом питании; провода в кабеле защищать от контакта с острыми и шероховатыми деталями.
- Для удобства подключения аксессуаров привод снабжён съёмной клеммой под заглушкой — не требует разборки корпуса.
- При использовании одного устройства безопасности вместо второго ставится перемычка Stop-GND/PHCL-GND.
- Плановое обслуживание — раз в 6 месяцев или через 5000 циклов; средний срок службы 10 лет или 50 000 циклов.
Примеры
Гараж с секционными воротами
Инструкция приводит предельно допустимые размеры двери для автоматизации этим приводом и таблицу подбора длины направляющей под высоту проёма.
Частые вопросы
Чем отличаются Sectional-800PRO и Sectional-1000PRO?
Усилием (800 и 1000 Н), потребляемой мощностью (150 и 250 Вт) и максимальной массой полотна ворот (150 и 180 кг); остальные параметры по паспорту совпадают.
Что означает индикатор «S» на дисплее?
Сработали устройства безопасности на клемме STOP — нужно проверить их работоспособность.
Нюансы и грабли
- Верхнее положение ворот нужно программировать раньше нижнего — иначе настройка нижнего положения не сохранится.
- Индикаторы неисправностей на дисплее: «F» — препятствие/заклинило механику/неисправен датчик импульсов, «P» — сработали фотоэлементы, «C» — недостаточное напряжение питания, «S» — сработали устройства безопасности (клемма STOP), «L» — штатное срабатывание микровыключателя референтной точки (не ошибка).
- Актуальная версия документа — ПО v1.4, плата управления v1.5; для другой версии платы программирование может отличаться.
Документация
- DoorHan — Sectional-800PRO/Sectional-1000PRO, руководство по монтажу и эксплуатации (02.2026, RUS-ENG)
