DoorHan · приводы откатных ворот
Sliding-3000/5000 — промышленный привод для тяжёлых откатных ворот
Мощный привод откатных ворот, зубчатая рейка М6, шестерня Z20: SL-3000 — трёхфазная сеть 380–400 В, SL-5000 — однофазная 220–240 В. Концевики механические, расцепитель винтовой.
Модели семейства
SL-3000Максимальная масса ворот 3000 кг, момент 155 Н·м.
| Напряжение питания | 380–400 В, 50/60 Гц |
| Ток потребления | 4,2 А |
| Мощность | 1680 Вт |
| Рейка | М6 |
| Шестерня | Z20 |
| Максимальный момент | 155 Н·м |
| Интенсивность | 100 % |
| Диапазон рабочих температур | -40…+55 °C |
| Класс защиты | IP44 |
| Максимальная масса ворот | 3000 кг |
| Скорость ворот | 14 м/мин |
| Концевые выключатели | механические |

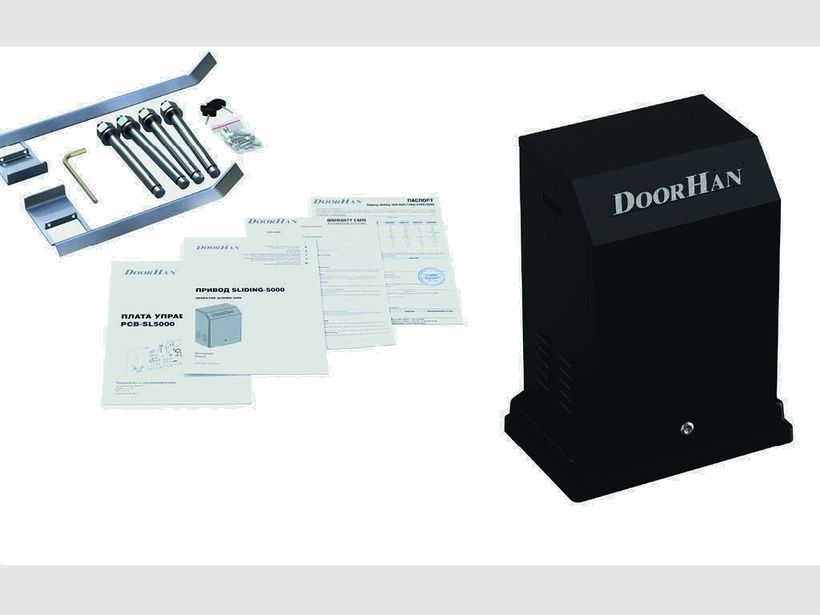

SL-5000Максимальная масса ворот 5000 кг, момент 215 Н·м.
| Напряжение питания | 220–240 В, 50/60 Гц |
| Ток потребления | 12,1 А |
| Мощность | 2350 Вт |
| Максимальный момент | 215 Н·м |
| Максимальная масса ворот | 5000 кг |
| Скорость ворот | 14–24 м/мин |
Как это работает и подключается
- Зазор между зубчатой рейкой и шестерней при установке — 2–3 мм.
- Кабели: для SL-3000 (380–400 В) — питание 5×2,5 мм²; для SL-5000 (220–240 В) — питание 3×2,5 мм²; фотоэлементы — 2×0,5 мм² (передатчик) и 4×0,5 мм² (приёмник); антенна — коаксиальный кабель PK-50.
- Расцепитель — винтовой: закручивание винта расцепителя позволяет открыть ворота вручную, выкручивание переводит привод в автоматический режим.
Монтаж
- Механизм расцепителя оснащён ограничительными втулками, предотвращающими перетяжку или полное выкручивание винта — прикладывать чрезмерное усилие при закручивании/выкручивании нельзя.
- Установка включает отдельные этапы настройки концевых выключателей на открывание и на закрывание (механические концевые выключатели, не магнитные, как у младших приводов линейки Sliding).
Примеры
Промышленные и тяжёлые ворота
Диапазон рабочих температур -40…+55 °C и IP44 в паспорте рассчитаны на уличную установку в холодном климате.
Частые вопросы
От какой сети питается SL-3000?
От трёхфазной сети 380–400 В, 50/60 Гц — в отличие от SL-5000, который работает от однофазной 220–240 В.
Какая масса ворот максимальна для SL-5000?
5000 кг по паспорту, при скорости ворот 14–24 м/мин.
Нюансы и грабли
- SL-3000 требует трёхфазное питание 380–400 В — в отличие от SL-5000 и всех остальных приводов линейки Sliding, работающих от 220–240 В; при выборе автомата и кабеля питания это нужно учитывать.
- У SL-5000 мощнее двигатель (2350 Вт против 1680 Вт) и выше момент (215 Н·м против 155 Н·м), хотя питается от обычной однофазной сети — не путать с SL-3000 по номиналу подводимого кабеля.
Документация
- DoorHan — Sliding-3000/Sliding-5000, инструкция по монтажу и эксплуатации (03.2024)
