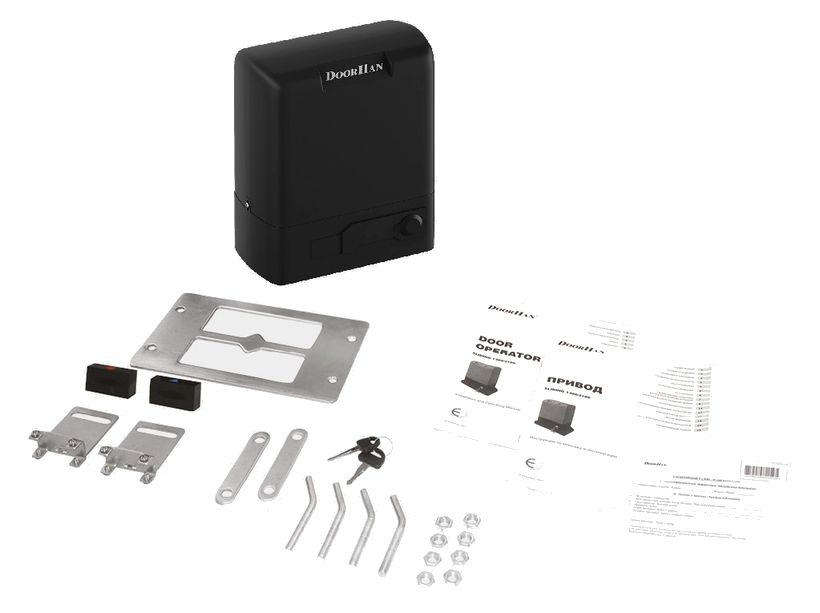

Sliding-500/800 — привод для откатных ворот без врезной калитки
Мотор-редуктор в одном корпусе со встроенным блоком PCB-SL двигает откатные ворота по зубчатой рейке. Самоблокирующийся редуктор держит ворота, ручной расцепитель открывает их без питания.
Модели семейства
Sliding-500Максимальная масса ворот 500 кг, крутящий момент 16 Н·м.
| Питающее напряжение | 220–240 В, 50/60 Гц |
| Мощность | 260 Вт |
| Передаточное отношение редуктора | 1:32 |
| Максимальный крутящий момент | 16 Н·м |
| Термозащита | 125 °С |
| Интенсивность | 50 % |
| Диапазон рабочих температур | -20…+55 °С |
| Класс защиты | IP 54 |
| Максимальная масса ворот | 500 кг |
| Скорость ворот | 10 м/мин |
| Блок управления | PCB-SL |
| Концевые выключатели | магнитные |
| Ток потребления | 2,1 А |
| Емкость конденсатора | 10 мкФ |
Sliding-800Максимальная масса ворот 800 кг, крутящий момент 20 Н·м.
| Мощность | 280 Вт |
| Максимальный крутящий момент | 20 Н·м |
| Максимальная масса ворот | 800 кг |
| Скорость ворот | 12 м/мин |
| Прочие параметры | совпадают с Sliding-500 |
Как это работает и подключается
- Вращение выходной звёздочки преобразуется в поступательное движение ворот через зубчатую рейку, закреплённую на полотне.
- Остановка в крайних положениях — через бесконтактные (магнитные) концевые выключатели: расстояние от концевого выключателя до магнита не более 5 мм.
- Управление — от стационарной кнопки или пульта ДУ в режиме «открыть — стоп — закрыть — стоп».
- Зазор между рейкой и шестерней привода при монтаже — около 2 мм.
Монтаж
- Материалы для прокладки: кабель 2×0,5 мм² (фотоэлементы-передатчик, пошаговая кнопка), 4×0,5 мм² (фотоэлементы-приёмник), 3×1,5 мм² (питание), коаксиальный кабель PK-50 (антенна).
- Электропитание подводится через автоматический выключатель с зазором между контактами не менее 3 мм; рекомендован двухполюсный автомат 10 А.
- Перед установкой привода нужно убедиться, что ворота двигаются плавно; конструкция ворот и её механические узлы должны соответствовать EN 12604 и EN 12605, монтаж — EN 12453 и EN 12445.
- Обязательно устанавливать механический упор, ограничивающий ход полотна ворот — без него безопасная работа привода не гарантируется.
- Разблокировка при отключении питания: ключ в замок, поворот по часовой стрелке, рычаг расцепителя на себя, дальше ворота двигаются вручную.
- Плановое обслуживание — раз в 6 месяцев или через 5 000 циклов; средний срок службы 10 лет или 50 000 циклов.
Примеры
Откатные ворота без калитки
По инструкции привод предназначен для автоматизации сдвижных ворот без врезной калитки; при калитке требуется дополнительное устройство безопасности.
Частые вопросы
Можно ли ставить Sliding-500/800 на ворота с калиткой?
Да, но инструкция требует дополнительное устройство безопасности, которое не даст приводу сработать при открытой калитке.
Как открыть ворота вручную при отключении питания?
Ключом расцепителя: вставить в замок, повернуть по часовой стрелке, потянуть рычаг на себя — дальше ворота двигаются руками.
Нюансы и грабли
- Нельзя оставлять электродвигатель в расцепленном состоянии — ворота могут неуправляемо сдвинуться и повредиться.
- Не приваривать рейки к втулкам или друг к другу; ни рейку, ни шестерню не смазывать.
- При установке на ворота с врезной калиткой обязательно дополнительное устройство безопасности, блокирующее привод при открытой калитке.
- После регулировки концевых выключателей нужно проверить, что соответствующий индикатор на блоке управления гаснет при срабатывании — если не гаснет, регулировку повторить.
Документация
- DoorHan — Sliding-500/800, инструкция по монтажу и эксплуатации (08.2018)
