Sliding-500PRO/800PRO/500-24V — приводы для откатных ворот
Приводы откатных ворот с зубчатой рейкой и магнитными концевиками. 500PRO и 800PRO — от 220–240 В переменного тока, 500-24V — с интенсивностью 100% и переменной скоростью хода.
Модели семейства
Sliding-500PROМаксимальная масса ворот 500 кг.
| Питающее напряжение | 220–240 В, 50/60 Гц |
| Ток потребления | 2,1 А |
| Мощность | 460 Вт |
| Передаточное отношение редуктора | 1:32 |
| Максимальный крутящий момент | 16 Н·м |
| Максимальный вес ворот | 500 кг |
| Скорость ворот | 10 м/мин |
| Шестерня | Z16 |
| Рейка | М4 |
| Концевые выключатели | магнитные |
| Термозащита | 125 °С |
| Интенсивность | 50 % |
| Диапазон рабочих температур | -20…+55 °С |
| Ёмкость конденсатора | 10 мкФ ±5% |
| Класс защиты | IP54 |

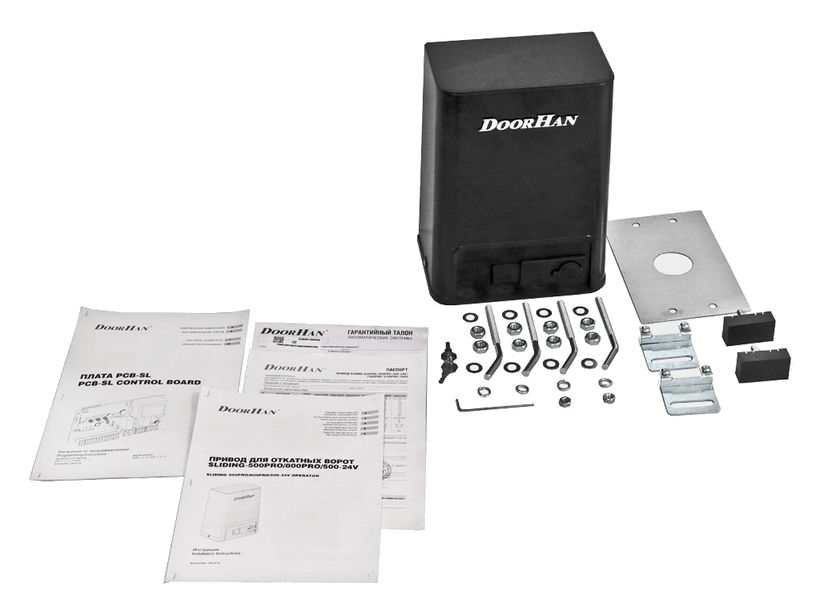

Sliding-800PROМаксимальная масса ворот 800 кг.
| Мощность | 460 Вт |
| Максимальный крутящий момент | 20 Н·м |
| Максимальный вес ворот | 800 кг |
| Скорость ворот | 12 м/мин |
| Прочие параметры | совпадают с Sliding-500PRO |
Sliding-500-24VМаксимальная масса ворот 500 кг, интенсивность 100%, переменная скорость.
| Ток потребления | 2,0 А |
| Мощность | 440 Вт |
| Максимальный крутящий момент | 16 Н·м |
| Максимальный вес ворот | 500 кг |
| Скорость ворот | 10–17 м/мин |
| Интенсивность | 100 % |
| Термозащита | не указана (—) |
| Ёмкость конденсатора | не применяется (–) |
Как это работает и подключается
- Зазор между зубчатой рейкой и шестерней при монтаже — 2–3 мм.
- Материалы для прокладки: кабель 2×0,5 мм² (фотоэлементы), 2×1,5 мм² или 3×2,5 мм² (питание, в зависимости от исполнения), 4×0,5 мм² (приёмник фотоэлементов), коаксиальный кабель PK-50 (антенна).
- Концевые выключатели во всех моделях линейки — магнитные.
Монтаж
- Для передачи движения используется зубчатая рейка с шестерней Z16 и шагом рейки М4.
- Присоединительные размеры основания и монтажной пластины заданы чертежами инструкции (установочные и габаритные размеры в мм).
Примеры
Интенсивная эксплуатация
Sliding-500-24V рассчитан на интенсивность 100% в отличие от 50% у 500PRO/800PRO — то есть допускает более частые циклы без термозащитного отключения.
Частые вопросы
Чем 500-24V отличается от 500PRO?
Интенсивностью работы (100% против 50%) и переменной скоростью ворот (10–17 м/мин против фиксированных 10 м/мин); термозащита и конденсатор в характеристиках 500-24V не указаны.
Нюансы и грабли
- У Sliding-500-24V нет термозащиты и конденсатора, указанных для 500PRO/800PRO — не путать параметры моделей при подборе ЗИП.
- Максимальная масса ворот у 500PRO и 500-24V одинаковая (500 кг), но крутящий момент и скорость хода различаются — модель выбирают не только по массе полотна.
Документация
- DoorHan — Sliding-500PRO/800PRO/500-24V, инструкция по монтажу и эксплуатации (08.2019)
