HS2LCD / HS2ICN / HS2LED — клавиатуры DSC PowerSeries Neo на шине Corbus

Клавиатуры панелей DSC PowerSeries Neo: ЖК, с иконками или со светодиодами; у P — считыватель Prox, у RF — встроенный приёмник, у WF — только по радиоканалу.

Клавиатуры DSC PowerSeries Neo (HS2LCD / HS2ICN / HS2LED)

Модели семейства

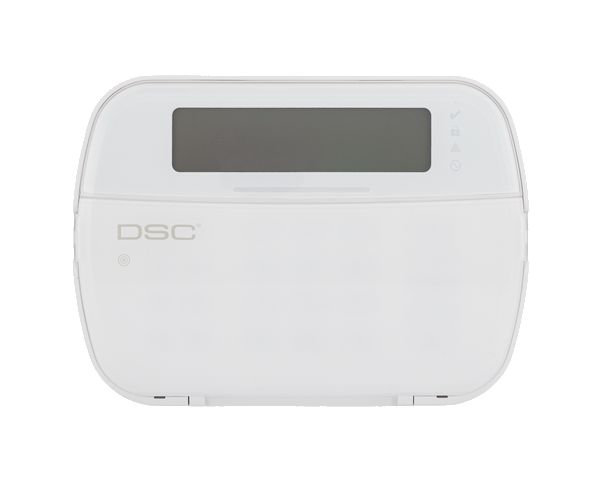

HS2LCD / HS2LCDPАлфавитно-цифровая ЖК-клавиатура 2×16 знаков; версия P — со встроенным считывателем Prox-карт.

Дисплей	ЖК, 2×16 знаков (алфавитно-цифровой)
Питание от шины Corbus	105 мА
Терминалы	R, B, Y, G — подключение к Corbus; P/Z — зона (NC, одиночный или двойной EOL) или выход PGM
Индикация	синяя светодиодная полоса горит постоянно, гаснет при успешном считывании Prox-метки
Напряжение шины (неисправность)	менее 7,7 В — обычная клавиатура, менее 6,9 В — версия с приёмником (RF)
Совместимость	панели HS2016–HS2128

HS2ICN / HS2ICNPКлавиатура с иконками состояния вместо текста: значки режимов и два 7-сегментных индикатора номера зоны/времени; версия P — со встроенным считывателем Prox-карт.

Дисплей	значки состояния (Ready, Armed, Away, Stay, Night, Fire, Bypass, Memory, Chime, Open, AC, System Trouble) + 2 цифровых индикатора зоны/времени, без текста
Питание от шины Corbus	105 мА
Терминалы	R, B, Y, G — подключение к Corbus; P/Z — зона или выход PGM
Просмотр неисправностей	цифрами 1–8 при нажатии [*][2] (без текстовой расшифровки)
Совместимость	панели HS2016–HS2128

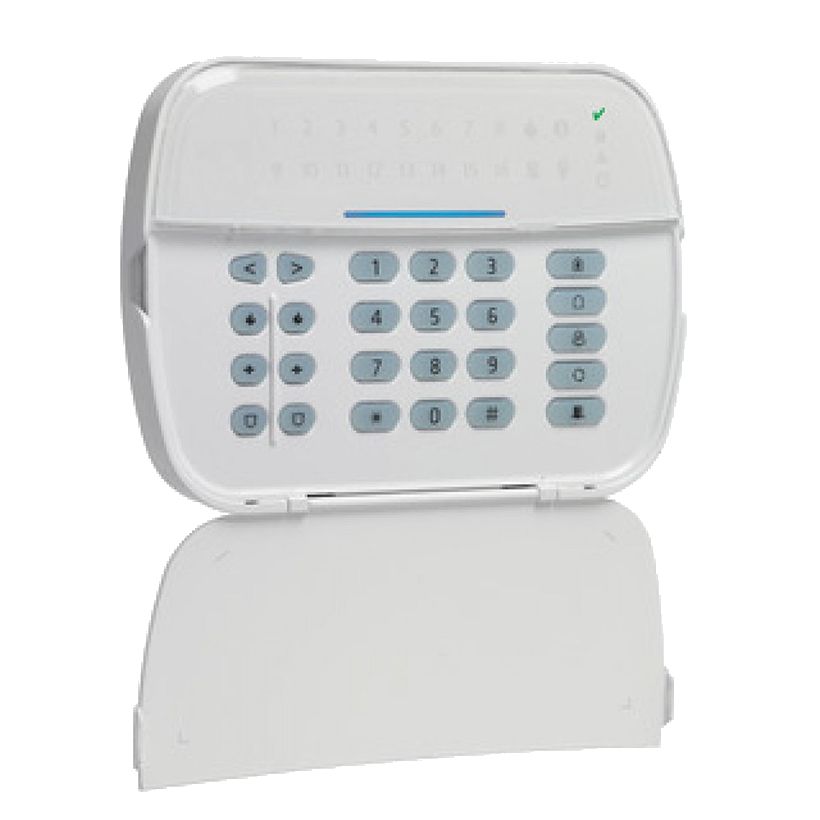

HS2LEDКлавиатура с 16 пронумерованными светодиодами вместо экрана — только просмотр состояния; для журнала событий и снятия блокировок постановки нужна ЖК-клавиатура в паре (обязательно для EN 50131-1/-3).

Дисплей	16 пронумерованных светодиодов, без текста и значков
Питание от шины Corbus	105 мА
Терминалы	R, B, Y, G — подключение к Corbus; P/Z — зона или выход PGM
Ограничение	по EN 50131-1/-3 самостоятельно не поддерживает просмотр журнала и снятие блокировок постановки — нужна ЖК-клавиатура HS2LCD(P)/HS2LCDRF(P)/HS2LCDWF(P) в той же системе

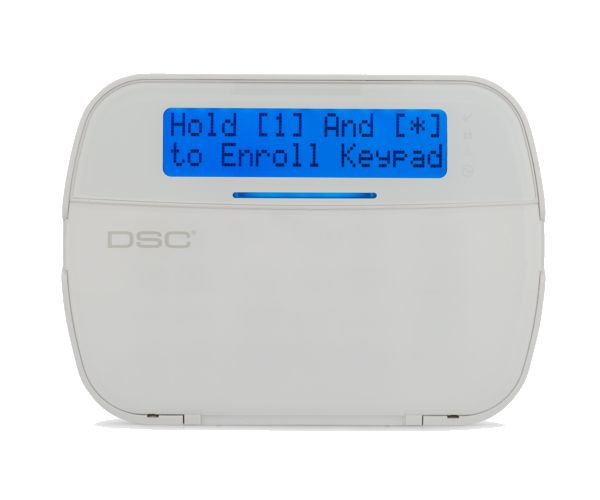

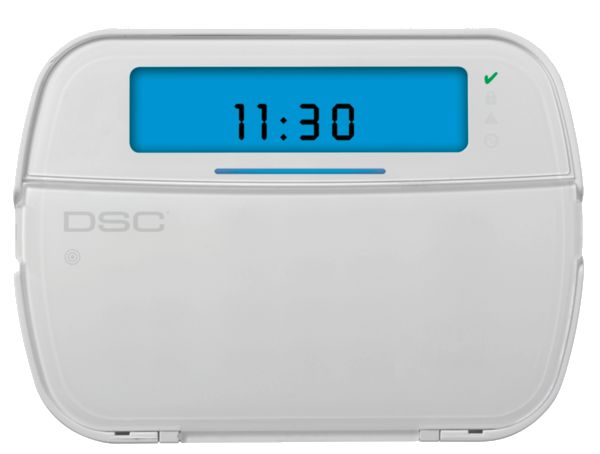

HS2LCDRFx / HS2ICNRFx / HS2LCDRFPx / HS2ICNRFPxТе же клавиатуры (ЖК или с иконками) со встроенным 2-way беспроводным приёмником: беспроводные устройства заводятся через встроенный приёмник клавиатуры так же, как через отдельный модуль HSM2HOSTx. P — со считывателем Prox.

Питание от шины Corbus	105 мА
Терминалы	R, B, Y, G — подключение к Corbus; P/Z — зона или выход PGM
Частота приёмника (суффикс x)	9 — 912–919 МГц (UL/ULC), 8 — 868 МГц, 4 — 433 МГц
Напряжение шины (неисправность)	менее 6,9 В

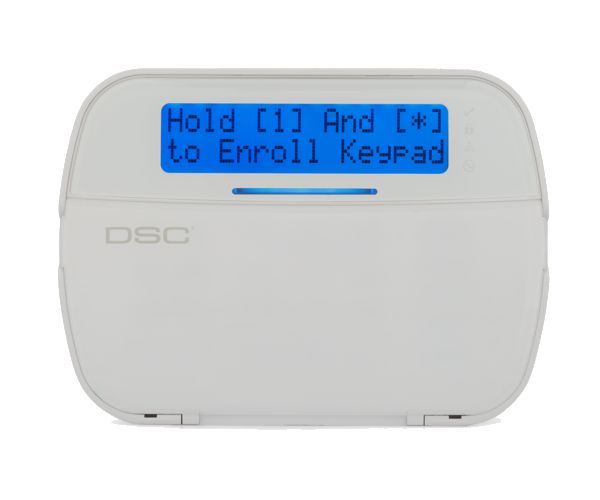

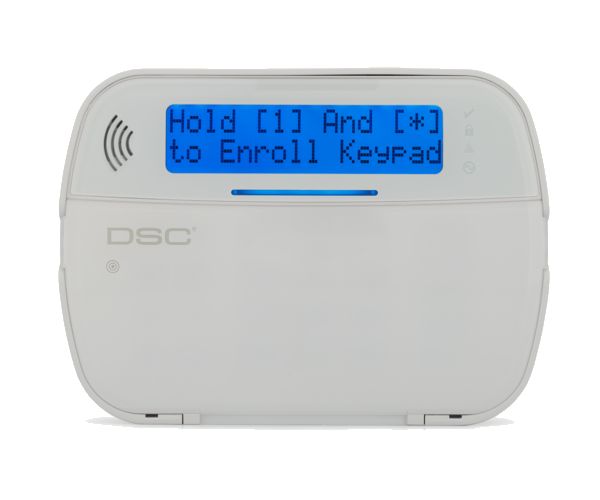

HS2LCDWFx / HS2LCDWFPx / HS2LCDWFPVxПолностью беспроводная (wire-free) ЖК-клавиатура — работает по радиоканалу с приёмником HSM2HOSTx, без подключения к шине Corbus. WFP — со считывателем Prox, WFPV — дополнительно с голосовым озвучиванием имени сработавшей зоны.

Подключение	радиоканал через приёмник HSM2HOSTx (или через RF-клавиатуру, если она уже в системе) — без проводного шлейфа Corbus
Голосовое озвучивание зоны	только у версии WFPV
Индикация низкого заряда	клавиатура сообщает панели о разряде собственной батареи (Trouble — Device Low Battery)

Как это работает и подключается

Проводные клавиатуры (LCD, ICN, LED и их RF-версии) подключаются 4 проводами R, B, Y, G к шине Corbus панели; первая клавиатура заводится подключением к панели и нажатием любой кнопки после включения питания, остальные модули заводятся в разделе [902] Add/Remove Modules (автоматически или вручную), проверка супервизии — в [903]. Беспроводная клавиатура серии WF сначала привязывается к HSM2HOSTx (или к уже установленной RF-клавиатуре), затем регистрируется на панели.
У каждой проводной клавиатуры есть терминал P/Z: можно подключить один шлейф зоны (NC, одиночный или двойной EOL) либо запрограммировать его как выход PGM — не нужно тянуть отдельный провод до панели для устройства рядом с клавиатурой.
Зоны на клавиатурах привязываются к номеру через программирование [861]–[876], подраздел 011, для клавиатур 1–16; если зона клавиатуры получила номер 1–8, тот же номер на основной плате занимать нельзя.
Голосовое озвучивание имени зоны поддерживает только HS2LCDWFPVx среди перечисленных моделей.

Монтаж

Бюджет тока шины Corbus общий с AUX (не более 700 мА суммарно, из них не менее 100 мА зарезервировано под Corbus): каждая проводная клавиатура (LCD/ICN/LED, в т.ч. RF-версии) берёт 105 мА.
EOL-резистор для зоны на терминале P/Z ставится на дальнем конце шлейфа устройства, а не у самой клавиатуры.
Для UL Home Health Care Signaling нужно не менее двух клавиатур из совместимого списка: HS2LED, HS2LCD(P), HS2ICN(P), HS2LCDRF(P)9, HS2ICNRF(P)9, HS2TCHP.
Напряжение на шине у клавиатуры ниже нормы — неисправность Bus Low Voltage: порог 7,7 В для обычных LCD/ICN/LED и 6,9 В для версий с приёмником (RF); при таком падении нужен доп. источник HSM2300/2204, короче линия или провод большего сечения.

Примеры

Пульт без текстового экрана

HS2ICN показывает состояние значками Ready/Armed/Away/Stay/Night/Fire и двумя цифровыми индикаторами вместо текстовых сообщений.

Постановка по метке прямо на клавиатуре

HS2LCDP и HS2ICNP считывают Prox-метку встроенным считывателем — отдельный считыватель у двери не нужен.

Клавиатура без проводки до панели

HS2LCDWFx работает полностью по радиоканалу через приёмник HSM2HOSTx (или через уже установленную RF-клавиатуру) — не нужно тянуть 4-проводную шину Corbus до места установки.

Частые вопросы

Чем LCD отличается от ICN и LED?

LCD показывает текстовые сообщения на экране 2×16 знаков, ICN — значками режимов и двумя цифровыми индикаторами без текста, LED — только 16 пронумерованными светодиодами; LED-клавиатура одна не может показать журнал событий и снять блокировки постановки — для этого нужна ЖК-клавиатура в паре.

Зачем нужна версия P?

P означает встроенный считыватель Prox-карт — арм/дезарм прикладыванием метки прямо к клавиатуре, без отдельного считывателя у двери.

Можно ли поставить клавиатуру без проводки к панели?

Да, линейка WF (wire-free) работает полностью по радиоканалу с приёмником HSM2HOSTx или через уже установленную RF-клавиатуру; проводные клавиатуры (в т.ч. RF со встроенным приёмником) требуют подключения к 4-проводной шине Corbus терминалами R, B, Y, G.

Нюансы и грабли

HS2LED без пары с ЖК-клавиатурой не даёт просматривать журнал событий и не снимает блокировки постановки — по EN 50131-1/-3 это обязательное требование, самостоятельно светодиодная клавиатура в такой системе работать не может.
Суффикс x в обозначении RF/WF — это рабочая частота (9 — 912–919 МГц, 8 — 868 МГц, 4 — 433 МГц), а не версия прошивки; для UL/ULC допущены только модели на 912–919 МГц.
Порог неисправности по напряжению шины разный для RF и не-RF клавиатур (6,9 В против 7,7 В) — сверяться с этим при диагностике Bus Low Voltage, а не считать порог одинаковым для всех клавиатур.
Синяя светодиодная полоса горит постоянно у всех клавиатур этой линейки; гаснет она только при успешном считывании Prox-метки.
