PowerSeries Neo (HS2016–HS2128) — охранная панель DSC на шине Corbus
Проводная охранная панель DSC с единой 4-проводной шиной Corbus для клавиатур и модулей: 16–128 зон и 2–8 разделов по модели, проводные, беспроводные и 2-проводные дымовые зоны.
Модели семейства
HS201616 зон, 2 раздела, пользователи 01–48
| Зоны | 16 (6 проводных на плате, остальные — расширителями HSM2108 или беспроводным модулем) |
| Разделы | 2 |
| Пользователи | 01–48, коды 4/6/8-значные |
| Шина Corbus | 4 провода RED/BLK (питание) + YEL/GRN (данные), от 22 AWG, любой модуль не дальше 305 м от прибора |
| Питание от сети | трансформатор DSC PTD1640U, вход 220–240 В 50/60 Гц 200 мА → 16,5 В AC 40 ВА; AUX 12 В DC 700 мА |
| Резервная батарея | 12 В свинцово-кислотная, 4 Ач / 7 Ач / 14 Ач; макс. работа от батареи 24 ч (при 14 Ач); порог разряда 11,5 В, восстановление при 12,5 В |
| Выход сирены (Bell) | 12 В, 700 мА под контролем целостности (резистор 1 кОм), ток ограничен до 2 А |
| Выходы PGM | 2 встроенных выхода (по Table 1-1 Reference Manual); PGM2 — 300 мА, совместим с 2-проводными дымовыми извещателями, PGM1 — 50 мА; расширяются модулем HSM2208 |
| Рабочая температура | 0…+49 °C (UL), −10…+55 °C (EN); влажность до 93 % без конденсата |

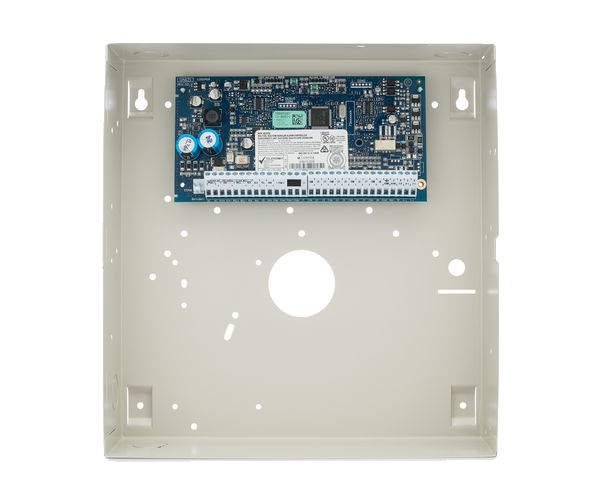

HS203232 зоны, 4 раздела, пользователи 01–72
| Зоны | 32 (8 проводных на плате, остальные — расширителями HSM2108 или беспроводным модулем) |
| Разделы | 4 |
| Пользователи | 01–72, коды 4/6/8-значные |
| Шина Corbus | 4 провода RED/BLK (питание) + YEL/GRN (данные), от 22 AWG, любой модуль не дальше 305 м от прибора |
| Питание от сети | трансформатор DSC PTD1640U, вход 220–240 В 50/60 Гц 200 мА → 16,5 В AC 40 ВА; AUX 12 В DC 700 мА |
| Резервная батарея | 12 В свинцово-кислотная, 4 Ач / 7 Ач / 14 Ач; макс. работа от батареи 24 ч (при 14 Ач); порог разряда 11,5 В, восстановление при 12,5 В |
| Выход сирены (Bell) | 12 В, 700 мА под контролем целостности (резистор 1 кОм), ток ограничен до 2 А |
| Выходы PGM | 2 встроенных выхода (по Table 1-1 Reference Manual); PGM2 — 300 мА, совместим с 2-проводными дымовыми извещателями, PGM1 — 50 мА; расширяются модулем HSM2208 |
| Рабочая температура | 0…+49 °C (UL), −10…+55 °C (EN); влажность до 93 % без конденсата |

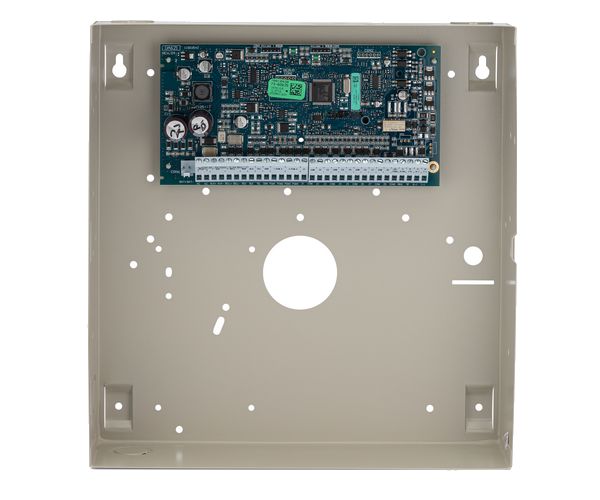

HS206464 зоны, 8 разделов, пользователи 01–95
| Зоны | 64 (8 проводных на плате, остальные — расширителями HSM2108 или беспроводным модулем) |
| Разделы | 8 |
| Пользователи | 01–95, коды 4/6/8-значные |
| Шина Corbus | 4 провода RED/BLK (питание) + YEL/GRN (данные), от 22 AWG, любой модуль не дальше 305 м от прибора |
| Питание от сети | трансформатор DSC PTD1640U, вход 220–240 В 50/60 Гц 200 мА → 16,5 В AC 40 ВА; AUX 12 В DC 700 мА |
| Резервная батарея | 12 В свинцово-кислотная, 4 Ач / 7 Ач / 14 Ач; макс. работа от батареи 24 ч (при 14 Ач); порог разряда 11,5 В, восстановление при 12,5 В |
| Выход сирены (Bell) | 12 В, 700 мА под контролем целостности (резистор 1 кОм), ток ограничен до 2 А |
| Выходы PGM | 4 встроенных выхода PGM1–PGM4 (PGM1, PGM3, PGM4 — 50 мА; PGM2 — 300 мА, совместим с 2-проводными дымовыми извещателями) |
| Рабочая температура | 0…+49 °C (UL), −10…+55 °C (EN); влажность до 93 % без конденсата |

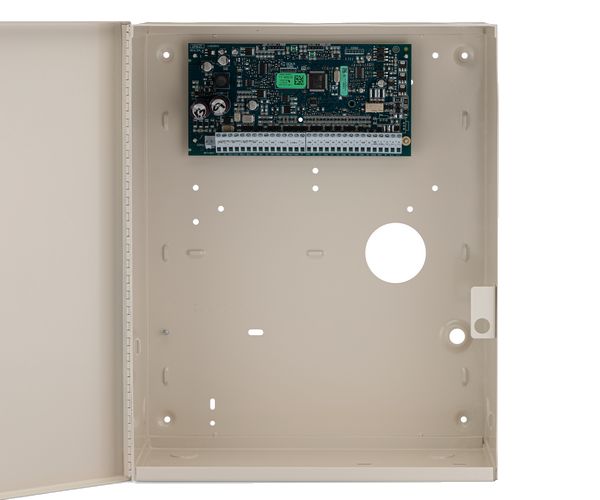

HS2128128 зон, 8 разделов, пользователи 01–95
| Зоны | 128 (8 проводных на плате, остальные — расширителями HSM2108 или беспроводным модулем) |
| Разделы | 8 |
| Пользователи | 01–95, коды 4/6/8-значные |
| Шина Corbus | 4 провода RED/BLK (питание) + YEL/GRN (данные), от 22 AWG, любой модуль не дальше 305 м от прибора |
| Питание от сети | трансформатор DSC PTD1640U, вход 220–240 В 50/60 Гц 200 мА → 16,5 В AC 40 ВА; AUX 12 В DC 700 мА |
| Резервная батарея | 12 В свинцово-кислотная, 4 Ач / 7 Ач / 14 Ач; макс. работа от батареи 24 ч (при 14 Ач); порог разряда 11,5 В, восстановление при 12,5 В |
| Выход сирены (Bell) | 12 В, 700 мА под контролем целостности (резистор 1 кОм), ток ограничен до 2 А |
| Выходы PGM | 4 встроенных выхода PGM1–PGM4 (PGM1, PGM3, PGM4 — 50 мА; PGM2 — 300 мА, совместим с 2-проводными дымовыми извещателями) |
| Рабочая температура | 0…+49 °C (UL), −10…+55 °C (EN); влажность до 93 % без конденсата |
Как это работает и подключается
- Все модули (клавиатуры, расширители зон/выходов, беспроводной приёмник, доп. источник питания) висят на одной 4-проводной шине Corbus: RED/BLK — питание, YEL/GRN — данные; подключать можно последовательно, T-отводом или в произвольную точку шины, отдельные линии под разные модули не нужны.
- Каждый модуль после подключения нужно поставить в enrollment — прибор запоминает его и постоянно супервизирует; первую клавиатуру заводят при первом включении, остальные модули — через раздел программирования [804] или входное меню.
- Постановка на охрану — с клавиатуры, 2-way беспроводным ключом или proximity-меткой; пользовательские коды могут быть 4-, 6- или 8-значными.
- Неисправности видно двумя способами: индикатор Trouble на клавиатуре (просмотр — [*][2]) и мигание красного светодиода прямо на плате прибора — 1 мигание значит, что не привязано ни одной клавиатуры, 2 — неисправность супервизии модуля, 3 — низкое напряжение на шине, 4 — низкий заряд батареи, 5 — авария сети 220 В, 6 — авария AUX, 7 — авария сирены, 8 — авария телефонной линии.
- Код инсталлятора по умолчанию — [5555], его меняют при первом программировании; мастер-код — пользователь №01.
Монтаж
- Порядок подключения питания: сначала батарея, потом сеть 220 В — прибор не запускается от одной батареи, а неправильный порядок подключения может привести к сбою при первом включении.
- Шина Corbus: провод от 22 AWG, экранированный кабель не использовать, длина шлейфа до любого модуля не более 305 м; если напряжение на дальнем модуле падает ниже 12,5 В — укоротить линию, увеличить сечение провода или поставить дополнительный источник HSM2300/2204 между прибором и модулем.
- Бюджет тока шины: AUX и Corbus вместе не более 700 мА, из них не менее 100 мА нужно оставить именно на Corbus; клавиатуры на шине берут около 105 мА (сенсорная HS2TCHP — 160 мА), расширитель зон HSM2108 — 30 мА, расширитель выходов HSM2208 — 40 мА, беспроводной приёмник HSM2HOSTx — 35 мА, доп. источник HSM2300/2204 добавляет до 1,0 А при собственном потреблении 1,2 А.
- Зоны — normally closed, одиночный EOL-резистор 5,6 кОм или двойной EOL (тоже 5,6 кОм на плечо); провод от 22 до 18 AWG, сопротивление шлейфа не более 100 Ом.
- 2-проводные дымовые извещатели садятся на PGM2: здесь SEOL-резистор 2,2 кОм — это НЕ то же значение, что 5,6 кОм у охранных зон; не более 18 извещателей в одной цепи, ток срабатывания до 89 мА.
- Неиспользуемый выход сирены (Bell) не оставлять разомкнутым — повесить резистор 1 кОм между Bell+ и Bell-, иначе прибор покажет неисправность цепи сирены.
- Между проводкой батареи/сети и остальной слаботочной разводкой — зазор не менее 6,4 мм (1/4 дюйма).
Примеры
Квартира или небольшой офис
HS2016 — 16 зон и 2 раздела достаточно, чтобы ставить на охрану отдельно, например, рабочую часть и склад, каждый со своим кодом.
Объект с несколькими зонами ответственности
HS2064 или HS2128 — до 8 разделов и до 95 пользовательских кодов на панель, каждый раздел снимается и ставится независимо от других.
Дозарядка проводной системы беспроводными датчиками
Модуль HSM2HOSTx подключается на шину Corbus и добавляет 2-way беспроводные зоны (915/433/868 МГц) — не нужно тянуть шлейф под каждый новый датчик.
Частые вопросы
Сколько зон, разделов и пользователей у каждой модели PowerSeries Neo?
HS2016 — 16 зон, 2 раздела, пользователи 01–48. HS2032 — 32 зоны, 4 раздела, 01–72. HS2064 — 64 зоны, 8 разделов, 01–95. HS2128 — 128 зон, 8 разделов, 01–95. На плате HS2016 — 6 проводных зон, у HS2032/HS2064/HS2128 — 8; остальные зоны добавляются расширителями HSM2108 или беспроводным модулем HSM2HOSTx (по Table 1-1 Reference Manual).
Что такое шина Corbus и сколько по ней можно тянуть провод?
Это 4-проводная шина (RED/BLK — питание, YEL/GRN — данные), к которой подключаются все клавиатуры и модули; провод от 22 AWG, любой модуль не дальше 305 м от прибора, экранированный кабель не подходит.
Каким резистором заканчивать шлейф зоны?
Для обычной охранной зоны — одинарный или двойной EOL 5,6 кОм. Для 2-проводных дымовых извещателей на выходе PGM2 — отдельный SEOL 2,2 кОм, значение другое.
Что означает мигание красного светодиода на плате прибора?
Приоритет неисправностей по числу миганий: 1 — нет привязанных клавиатур, 2 — неисправность супервизии модуля, 3 — низкое напряжение шины, 4 — низкий заряд батареи, 5 — авария сети 220 В, 6 — авария AUX, 7 — авария сирены, 8 — авария телефонной линии.
Нюансы и грабли
- HS2016 и HS2032 несут только 2 встроенных выхода PGM (не 4, как у HS2064/HS2128) — по Table 1-1 Reference Manual; расширить набор выходов на этих моделях можно модулем HSM2208.
- Спутать резистор охранной зоны (5,6 кОм) с резистором дымовой петли на PGM2 (2,2 кОм) — извещатель не встанет на охрану, либо PGM покажет неисправность супервизии.
- Не оставить 100 мА запаса на Corbus при расчёте нагрузки AUX — на объекте с несколькими клавиатурами (по 105 мА) и модулями шина проседает, и связь с дальними устройствами рвётся.
- Превысить длину шлейфа Corbus (305 м) или взять слишком тонкий провод — падение напряжения ниже 12,5 В сначала выглядит как нестабильная работа модулей, а не как явная ошибка.
- Не сменить код инсталлятора [5555] по умолчанию — стандартная брешь, которую проверяют на пусконаладке.
- Оставить выход Bell без резистора 1 кОм при отсутствии сирены — прибор постоянно сигналит неисправность цепи, которой на деле нет.
Документация
- DSC — PowerSeries Neo Reference Manual HS2016/HS2032/HS2064/HS2128 (V1-1)
- DSC — PowerSeries Neo User Guide HS2016-HS2032-HS2064-HS2128 (V1-3)
