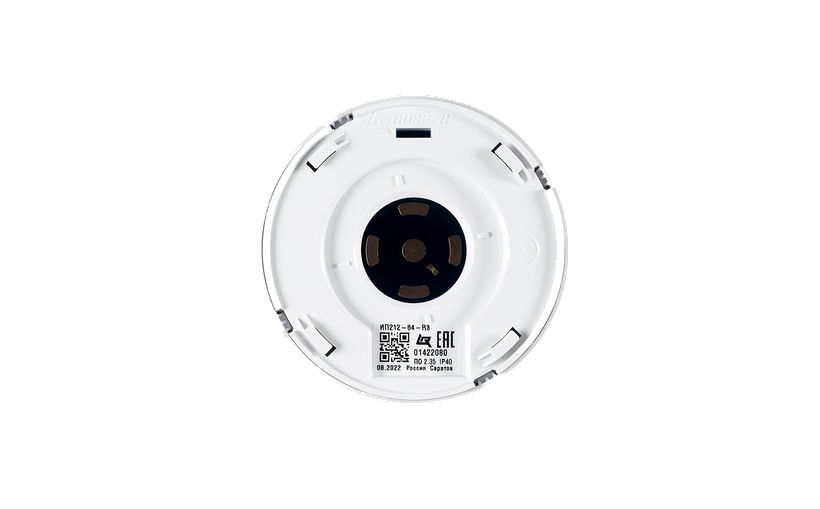

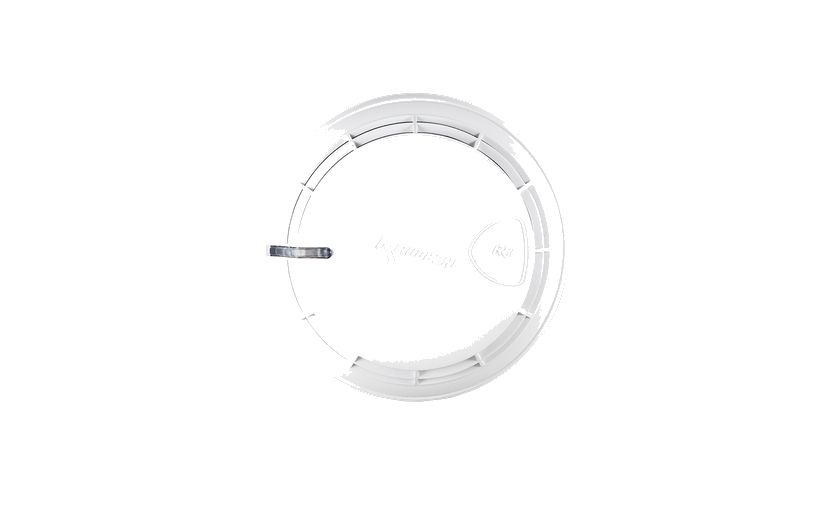

ИП 212-64-R3 — дымовой адресно-аналоговый извещатель Рубеж
Оптико-электронный дымовой извещатель адресно-аналоговой линии: постоянно измеряет задымление и передаёт прибору значение, а не «да/нет». Пороги задаются через прибор или FireSec.
Модели семейства
| Чувствительность (3 порога, задаются при настройке) | 0,12 / 0,15 / 0,18 дБ/м |
| Ток потребления (дежурный режим, 28–36 В) | не более 0,32 мА |
| Максимальная мощность | не более 7,2 мВт |
| Адрес | один; с ИЗ-1Б-R3 — два |
| Защита от импульсных помех (настраивается) | 1–10 с |
| Степень защиты оболочки | IP40; с КМЧ-10 — IP42 |
| Диапазон рабочих температур | от минус 35 до плюс 55 °С |
| Средняя наработка до отказа | не менее 60000 ч |
| Отличие | к дымовому каналу (0,12/0,15/0,18 дБ/м) добавлен тепловой максимально-дифференциальный: пороги 58/62/66 °С |
| Питание и адрес | то же — 0,32 мА в дежурном режиме, один адрес (два с ИЗ-1Б-R3) |
Как это работает и подключается

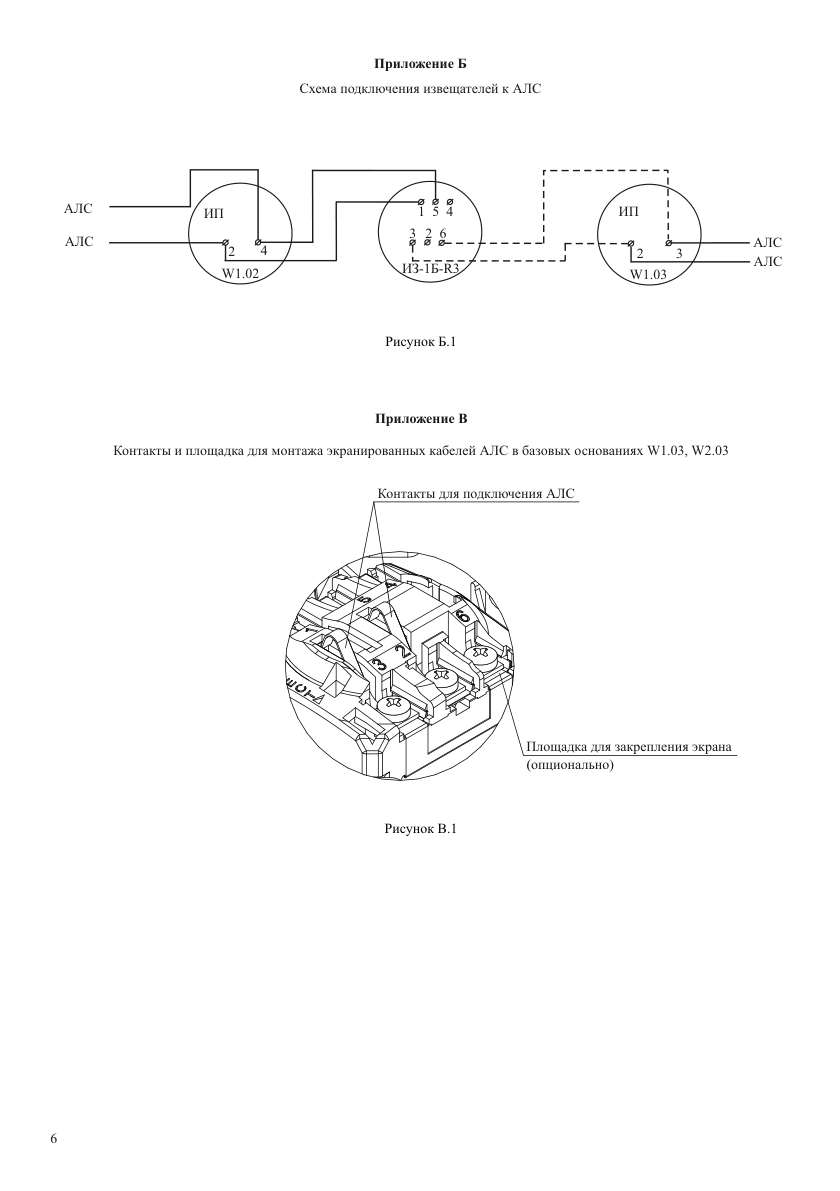

- Питание и обмен данными — по АЛС, без учёта полярности; занимает один адрес (два — если стоит на изоляторе шлейфа ИЗ-1Б-R3).
- ИП измеряет задымление дымовой камеры и передаёт результат в прибор; прибор принимает решение «Пожар» по порогу, который вы выбрали при настройке — сам извещатель порог не выбирает.
- Автоматическая компенсация запылённости держит чувствительность неизменной; при превышении порога запылённости прибор получает отдельное сообщение («Предварительная»/«Критическая запылённость»), а не сразу «Пожар».
- Индикатор: мигает раз в 4–5 с — дежурный режим, 2 раза в секунду — «Пожар», часто мигает 2–3 с — тест.
Монтаж
- Крепится на потолок, стену или наклонную поверхность на базовое основание W1.02/W1.03 (несущий потолок) или W2.02/W2.03 (подвесной потолок); световод индикатора должен смотреть вниз, чтобы индикацию было видно.
- На натяжной потолок — только через кронштейн из негорючих материалов, закреплённый на несущей конструкции за потолком, а не на самом натяжном полотне.
- После хранения/транспортировки при отрицательных температурах перед включением выдержать ИП в упаковке не менее 4 часов при комнатной температуре — иначе конденсат внутри корпуса.
- После монтажа снять защитный колпак, если он был установлен; на время пыльных/ремонтных работ в помещении — наоборот, надеть колпак на ИП или снять его с основания.
Примеры
Автокомпенсация запылённости не даёт чувствительности «сесть» от пыли. Когда камера всё же загрязнится сверх нормы, прибор выдаст сообщение о запылённости — сигнал на техобслуживание, а не ложное «Пожар».
Три уровня задаются прибором или FireSec: низкий порог 0,12 дБ/м — самая высокая чувствительность для «чистых» помещений, высокий 0,18 дБ/м — там, где в воздухе обычно присутствует немного дыма или пара без пожара.
ИП на ИЗ-1Б-R3 сохраняет работоспособность независимо от того, какой сегмент АЛС изолятор отключил при обрыве/КЗ; такой ИП занимает уже два адреса, а не один.
Частые вопросы
Сколько адресов занимает ИП 212-64-R3?
Один — на базовом основании W1.02/W1.03/W2.02/W2.03. Если ставите его на изолятор шлейфа ИЗ-1Б-R3 — два адреса.
Как проверить извещатель без реального дыма?
Кнопкой ТЕСТ на самом ИП или лучом оптического тестера ОТ-1 в световод индикатора: индикатор часто замигает 2–3 с, а прибор получит сигнал «Тест «Кнопка»» или «Тест «Лазер»».

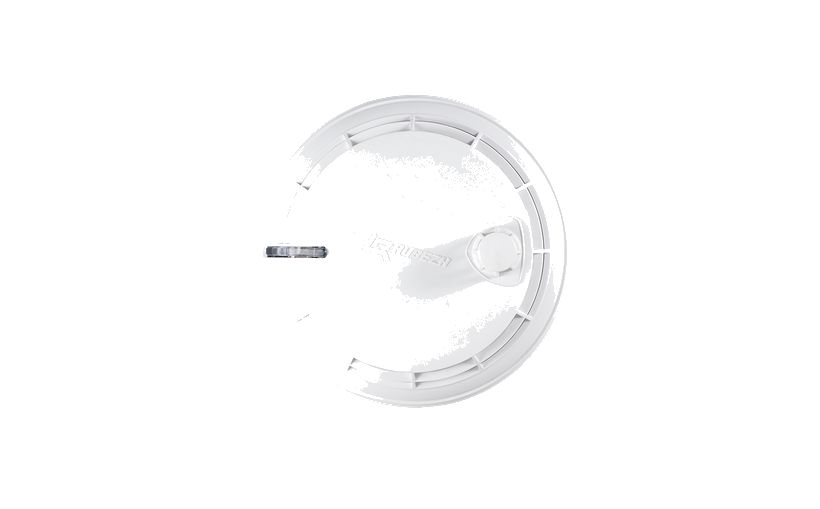

В чём разница между ИП 212-64-R3 и ИП 212/101-64-PR-R3?

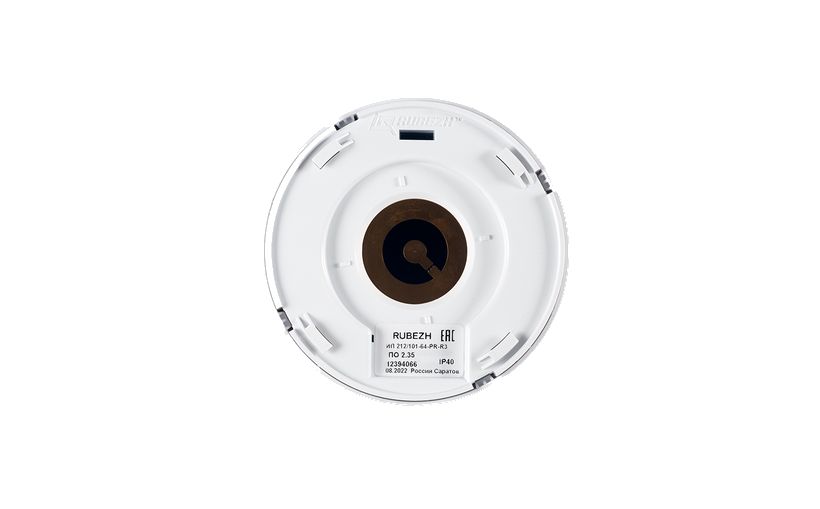

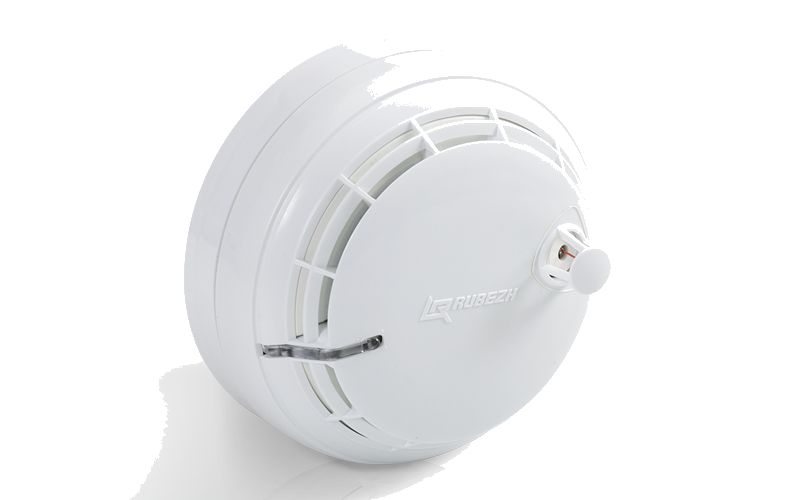

212-64-R3 — только дымовой канал. 212/101-64-PR-R3 — комбинированный: тот же дымовой канал (пороги 0,12/0,15/0,18 дБ/м) плюс тепловой максимально-дифференциальный канал с порогами 58/62/66 °С, в одном корпусе и на тех же базовых основаниях.
Нюансы и грабли
- При отрицательных температурах менять заводские настройки чувствительности запрещено самим РЭ.
- Индикатор не мигает совсем — это не «всё спокойно», а неисправность «Нет связи с прибором» по таблице РЭ: нужно восстанавливать связь, а не считать, что извещатель просто «молчит в норме».

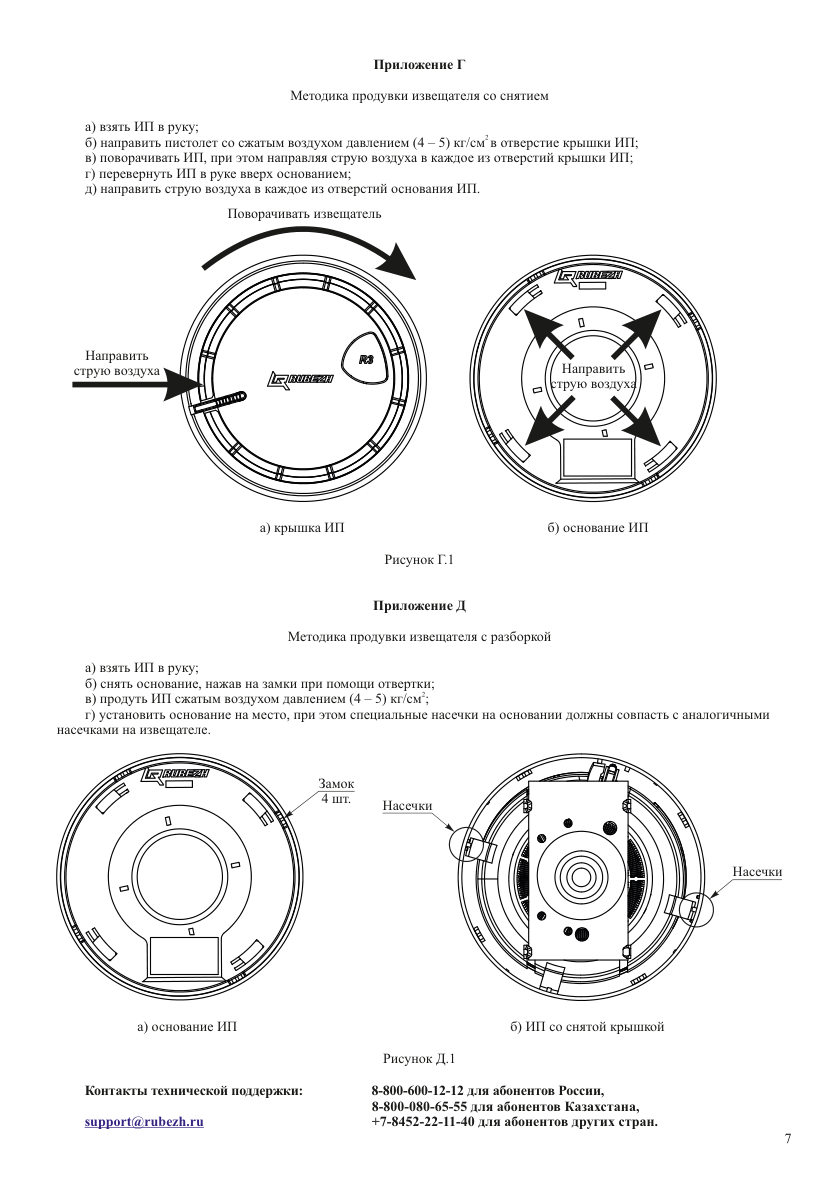

- Оптическую систему нужно продувать не реже раза в год (или сразу по сообщению о запылённости) сжатым воздухом под давлением 4–5 кг/см² через щелевые отверстия корпуса; при сильном загрязнении — снять ИП и почистить по инструкции приложений РЭ.
Схемы из руководства
Документация
- Рубеж — РЭ ИП 212-64-R3-W1, ред. 21
- Рубеж — РЭ ИП 212/101-64-PR-R3-W1, ред. 18
