ИП 212-149 / ИП 212/101-11-PR — дымовые адресно-аналоговые для «Рубеж-Глобал»

Точечный дымовой ИП для линии «Рубеж-Глобал»: обычный (149) или комби дым+тепло (101-11-PR). Сам мерит задымление и передаёт число в прибор, порог чувствительности выбираете при настройке.

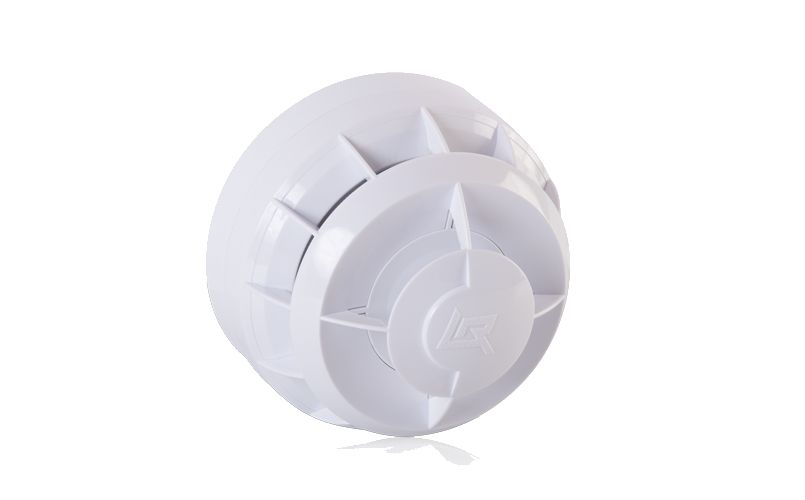

Дымовой адресно-аналоговый извещатель ИП 212-149 (Рубеж-Глобал)

Модели семейства

ИП 212-149 / ИП 212/101-11-PRдымовой (149) и его комби-версия дым+тепло максимально-дифференциальное (101-11-PR)

Дым, 3 порога (выбор при настройке)	0,10 / 0,12 / 0,15 дБ/м — у обоих исполнений
Тепло у 101-11-PR, 3 порога	58 / 62 / 66 °С, плюс контроль скорости роста температуры
Питание/АЛС	12–28 В, дежурный ток ≤0,25 мА, мощность ≤0,007 Вт
Адрес	один
Размеры без основания	149 — Ø94×45 мм; 101-11-PR — Ø94×56 мм
Размеры с W1.04 / с W2.04	149 — Ø94×55 / Ø143×77 мм; 101-11-PR — Ø94×66 / Ø143×89 мм
Масса без основания / с W1.04 / с W2.04	≤0,08 / ≤0,11 / ≤0,14 кг — у обоих
Оболочка	IP40; IP42 — на КМЧ-9, КМЧ-10 или ОПОП 124Б-R2
Среда	от −10 до +70 °С, влажность до 93 %

Как это работает и подключается

Оба ИП работают с приёмно-контрольным адресным прибором «Рубеж-Глобал»: питание и обмен — по двухпроводной АЛС, без учёта полярности, один адрес на извещатель.
ИП измеряет задымление (и у 101-11-PR — температуру) и передаёт результат в прибор; порог срабатывания «Пожар» выбирается при настройке прибора, а не самим извещателем.
Автокомпенсация запылённости держит чувствительность дымового канала неизменной; при превышении порога прибор получает отдельное сообщение о запылённости, а не сразу «Пожар» — камера продолжает работать.
101-11-PR формирует «Сработка» при превышении заданного порога по любому из двух каналов (дым или тепло) — резервирование, а не логика «И».
Индикатор: одна вспышка раз в 3 с — дежурный режим; мигание раз в секунду — «Пожар»; постоянное свечение — «Тест».
Проверка — кнопкой ТЕСТ на корпусе или лучом оптического тестера ОТ-1 перпендикулярно плоскости установки; прибор получает записи «Тест есть» / «Тест нет».

Монтаж

Базовое основание W1.04 — на несущий потолок (4 винтовых контакта под два двухпроводных кабеля), W2.04 — на подвесной потолок с тем же комплектом контактов и КМЧ для подвеса; извещатель садится на основание разъёмно.
АЛС монтировать экранированным проводом сечением 0,35–1,5 мм², экран подключать на минус АЛС; полярность и последовательность подключения к основанию соблюдать по проекту.
После хранения при минусовой температуре выдержать извещатель в упаковке не менее 4 часов при комнатной температуре — иначе конденсат внутри корпуса.
На время ремонтных работ надеть на извещатель защитный колпак (или снять его с основания при отсутствии колпака) — иначе пыль и стройматериалы попадут в дымовую камеру.

Примеры

Офис, торговый зал на «Рубеж-Глобал»

ИП 212-149 садится на базовое основание W1.04 (несущий потолок) или W2.04 (подвесной), занимает один адрес, питание и обмен — по двухпроводной АЛС без учёта полярности.

Кухня, пыльный коридор — риск ложных «Пожар»

ИП 212/101-11-PR: тревога только когда сработали оба канала — дым (0,10/0,12/0,15 дБ/м) и тепловой максимально-дифференциальный (58/62/66 °С либо скорость роста температуры).

Частые вопросы

Сколько адресов занимает ИП 212-149 / 101-11-PR?

Один адрес на извещатель независимо от исполнения (149 или комби 101-11-PR).

Можно ли поставить 149 или 101-11-PR на обычный «Рубеж-2ОП» прот. R3?

Нет по документации этих РЭ: извещатели предназначены для работы с приёмно-контрольным прибором «Рубеж-Глобал». Для линии R3 у «Рубежа» отдельная линейка (адресно-аналоговый ИП 212-64-R3 и её комби ИП 212/101-64-PR-R3).

Нужна ли поверка?

Нет: извещатель не является средством измерения и метрологической поверке не подлежит; средняя наработка до отказа — не менее 60000 ч, срок службы — 10 лет.

Нюансы и грабли

У 101-11-PR каналы дым/тепло работают на взаимное резервирование — «Пожар» по любому сработавшему каналу, а не по логике «И» (когда нужны оба).
Продувать оптическую систему сжатым воздухом (1–2 кг/см²) нужно не реже раза в год или сразу по сообщению о запылённости — иначе чувствительность «садится» незаметно для монтажника.
Индикатор не мигает совсем — это неисправность «Нет связи с прибором» или «Нет питания» по таблице РЭ, а не «всё спокойно»: нужно восстанавливать питание/связь.
Извещатели с основанием W2.04 без защитного колпака при поставке (в отличие от версий на W1.04) — заказывайте колпак отдельно, если объект пыльный на этапе стройки.

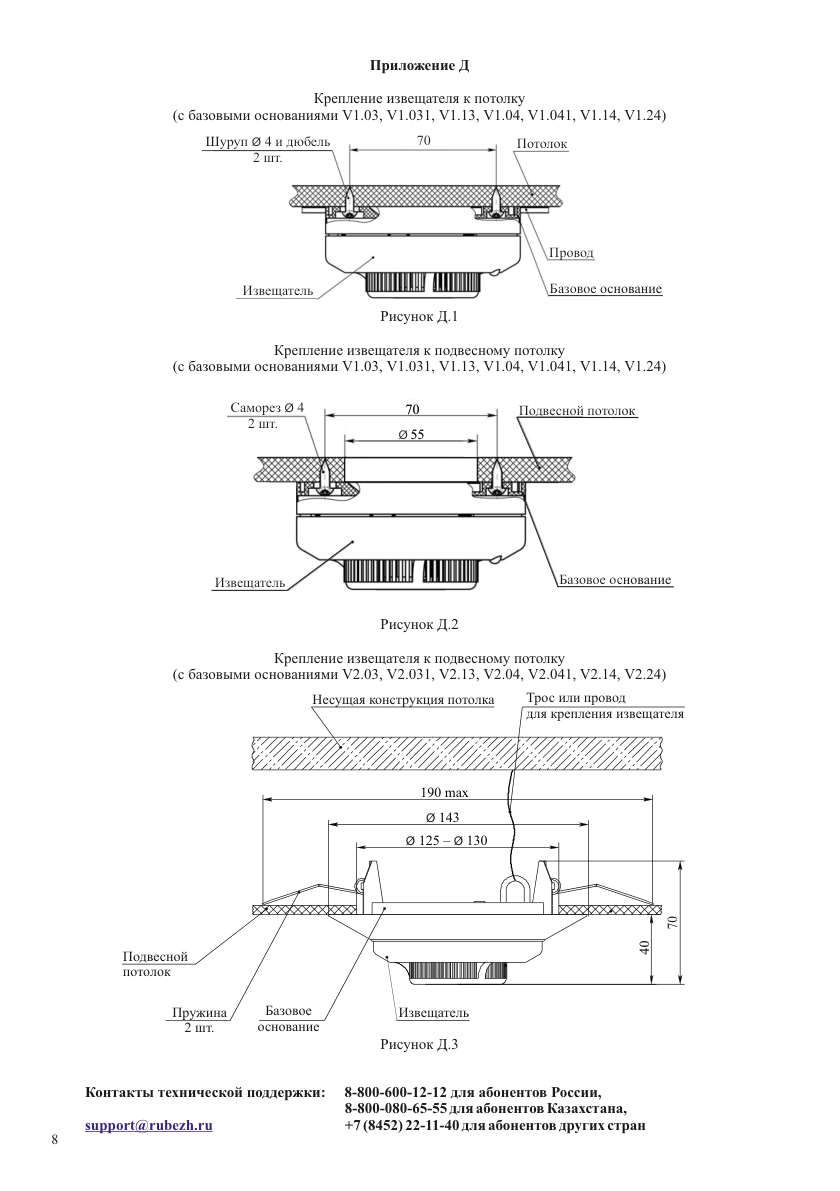

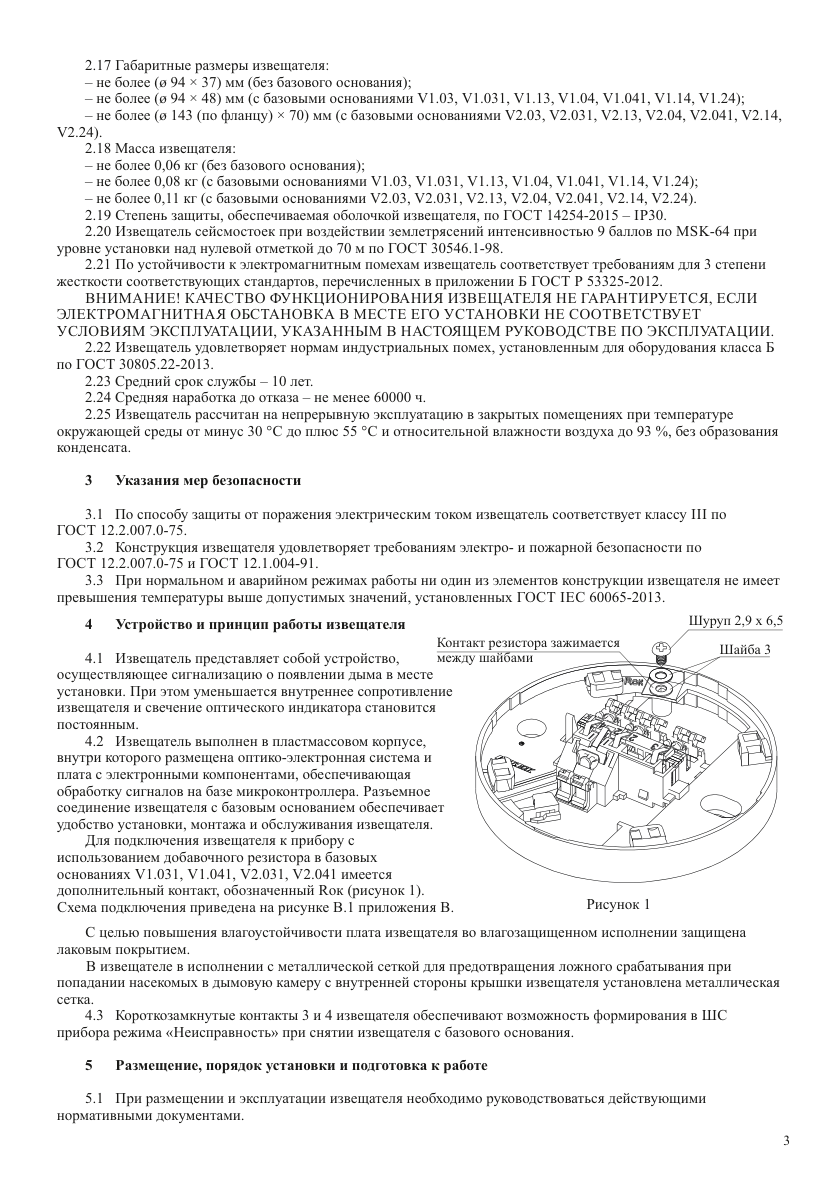

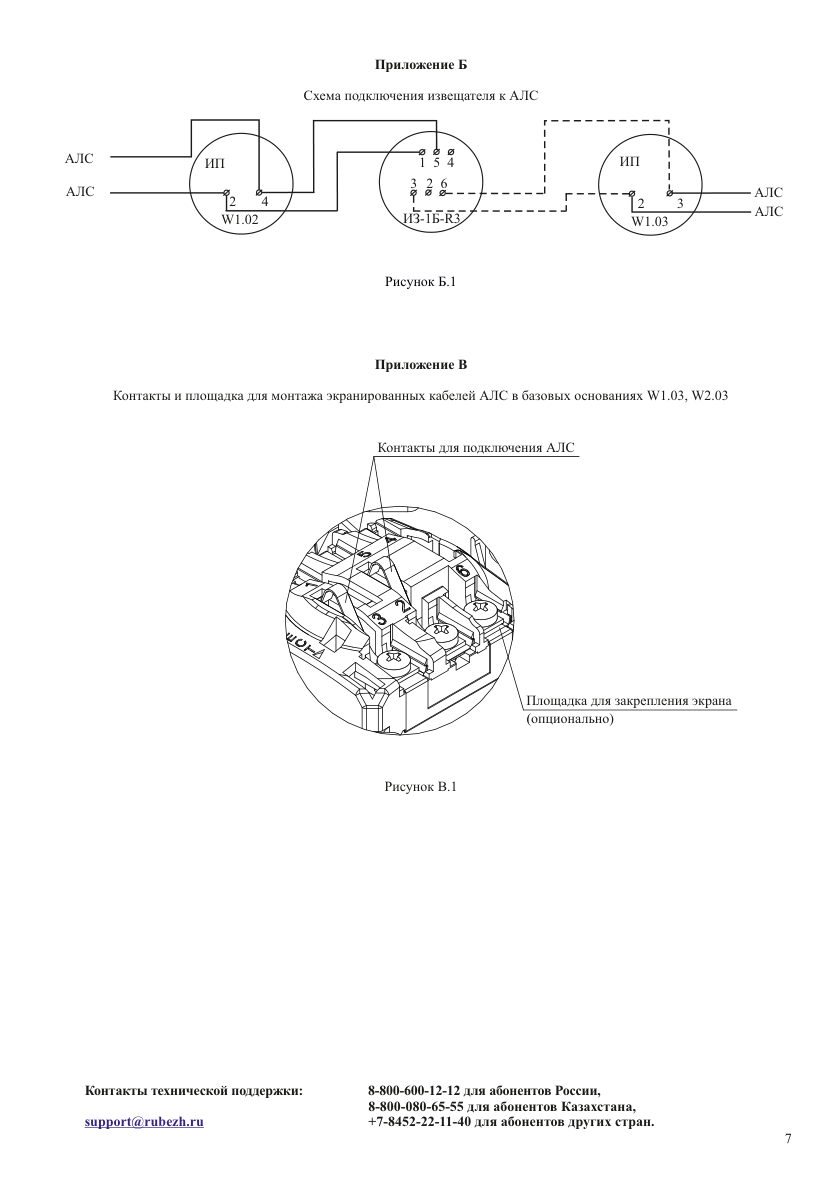

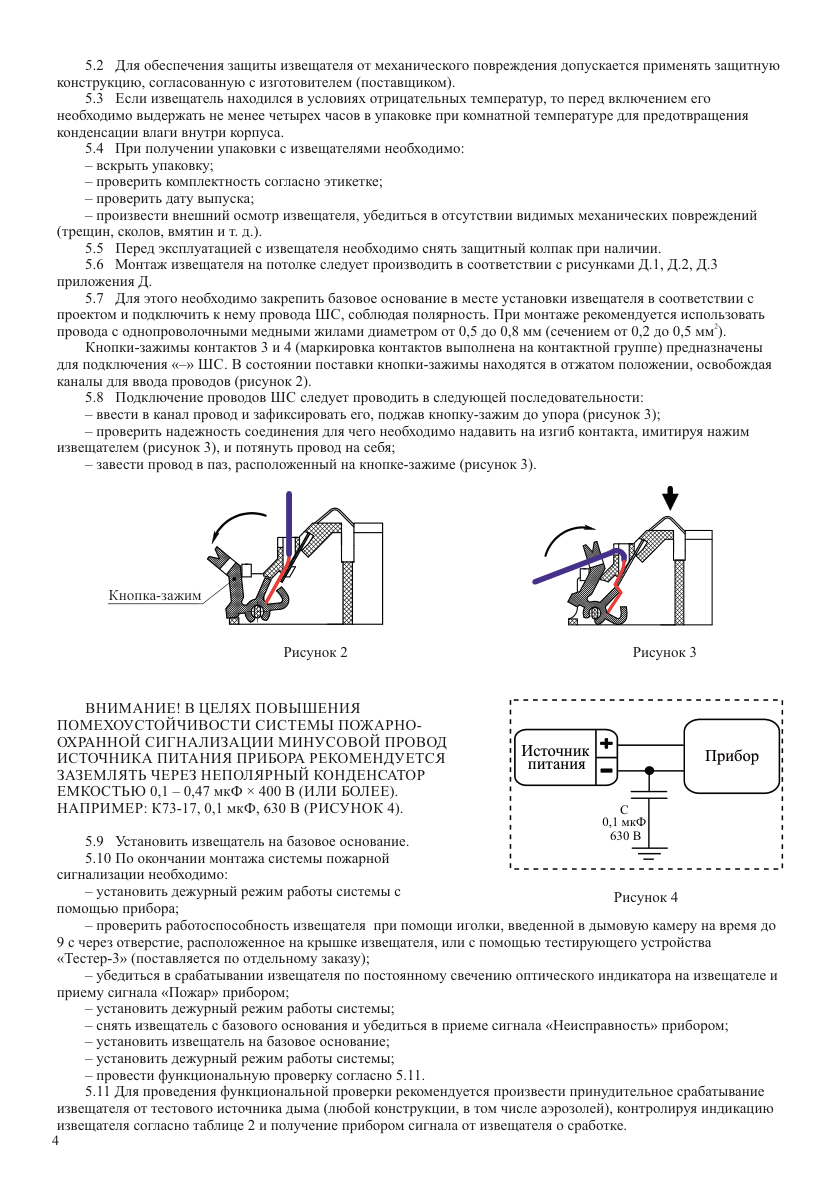

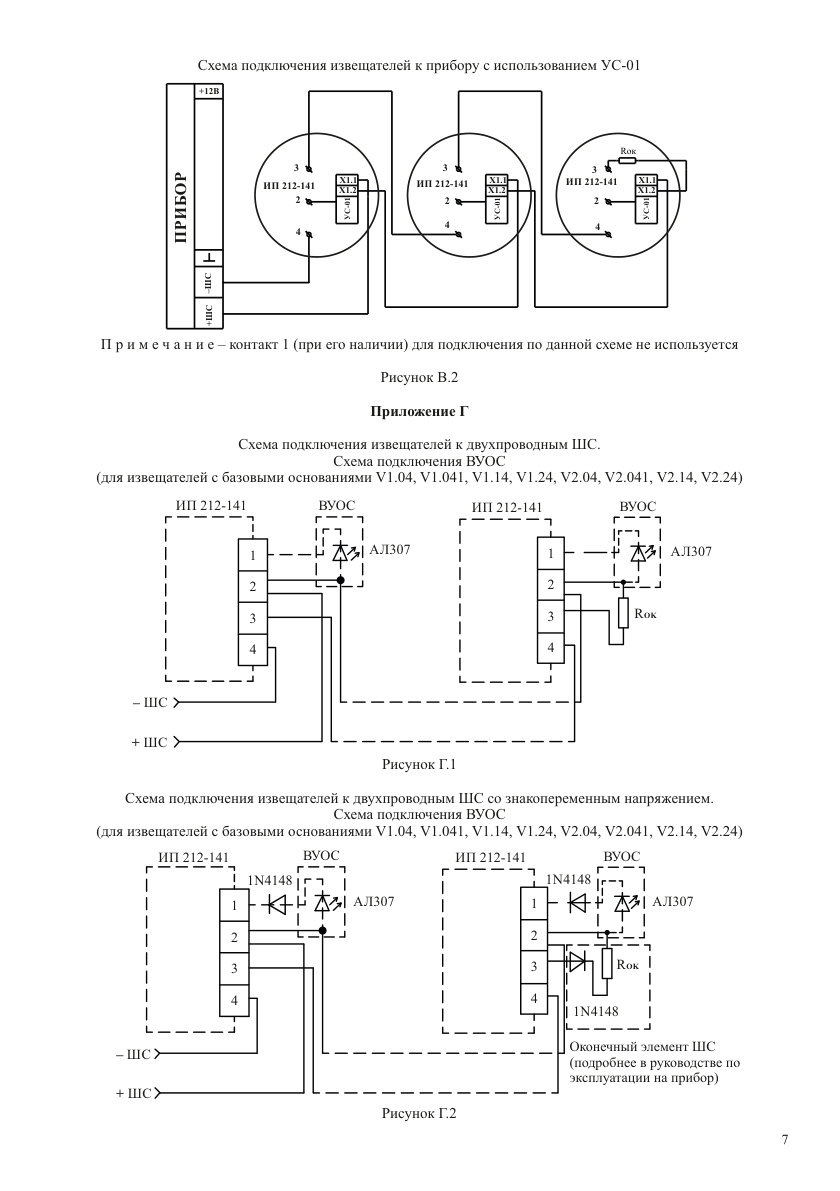

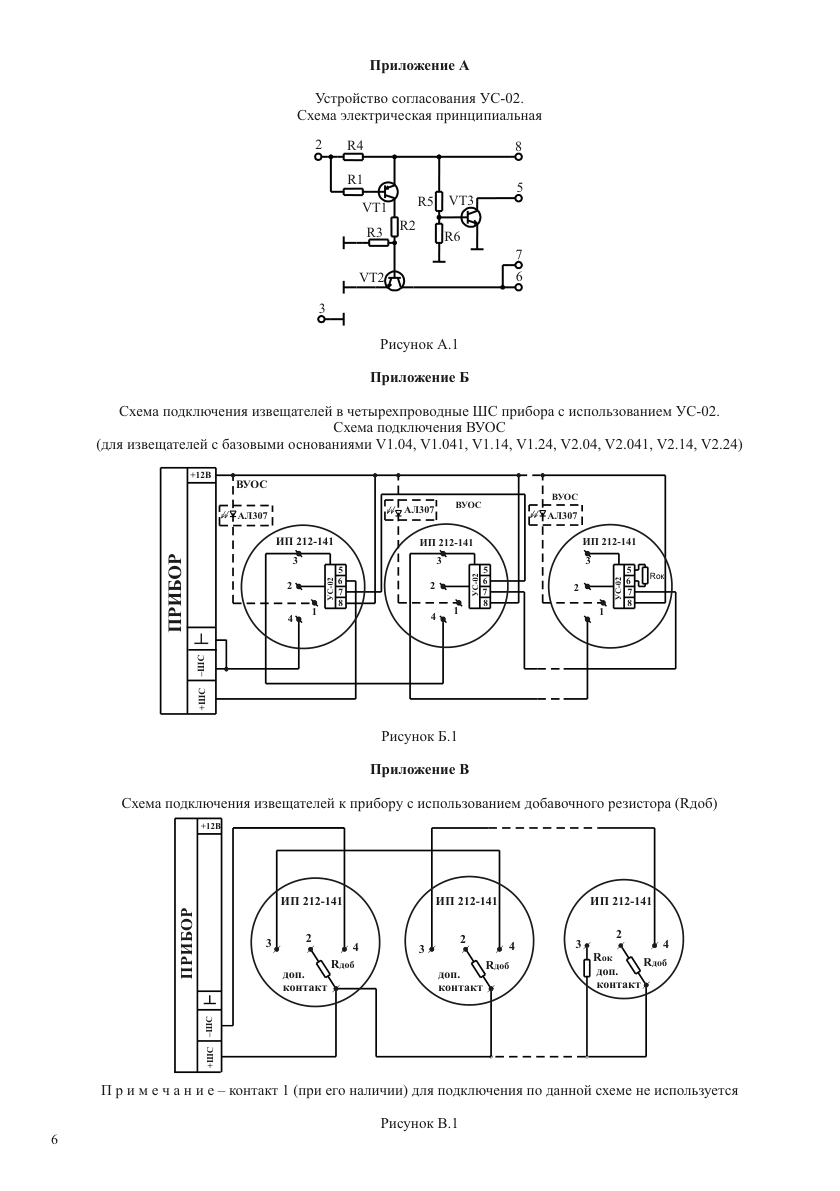

Схемы из руководства

Документация

ИП 212-149 — РЭ ПАСН.425232.034, ред. 10
ИП 212/101-11-PR — РЭ ПАСН.425218.006, ред. 5
