Юпитер-1431, 1831, 1931, 1943 — охранно-пожарный ППКОП с Ethernet и GPRS

Прибор в пластмассовом корпусе контролирует 4, 8, 16 или 64 шлейфа и передаёт события на пульт по Ethernet, GPRS, СМС или дозвоном. Есть исполнения со встроенной клавиатурой.

Модели семейства

Юпитер-1431 / 1831 / 1931Без встроенной клавиатуры: 4, 8 и 16 ШС соответственно. Постановка ключом Touch Memory, УВС Юпитер-613х, СМС, командой с пульта или шлейфом «Управление разделом».

Число ШС	4 / 8 / 16
Питание	(12 ± 1,8) В; в дежурном режиме не более 550 мА
Каналы передачи	Ethernet 10/100 Мбит/с, GPRS 900/1800 МГц, СМС, дозвон на GSM-модем «Элеста»
Сопротивление ШС	5,1 кОм ± 20 %
Реле	4 реле на плате
Габариты	250×220×52 мм по паспорту; не более 250×220×55 мм по РЭ
Масса	0,66 / 0,67 / 0,68 кг ± 10 %
Температура	от минус 20 до плюс 50 °C

Юпитер-1433 / 1833 / 1933Те же 4, 8 и 16 ШС, но со встроенной клавиатурой.

Число ШС	4 / 8 / 16
Клавиатура	встроенная

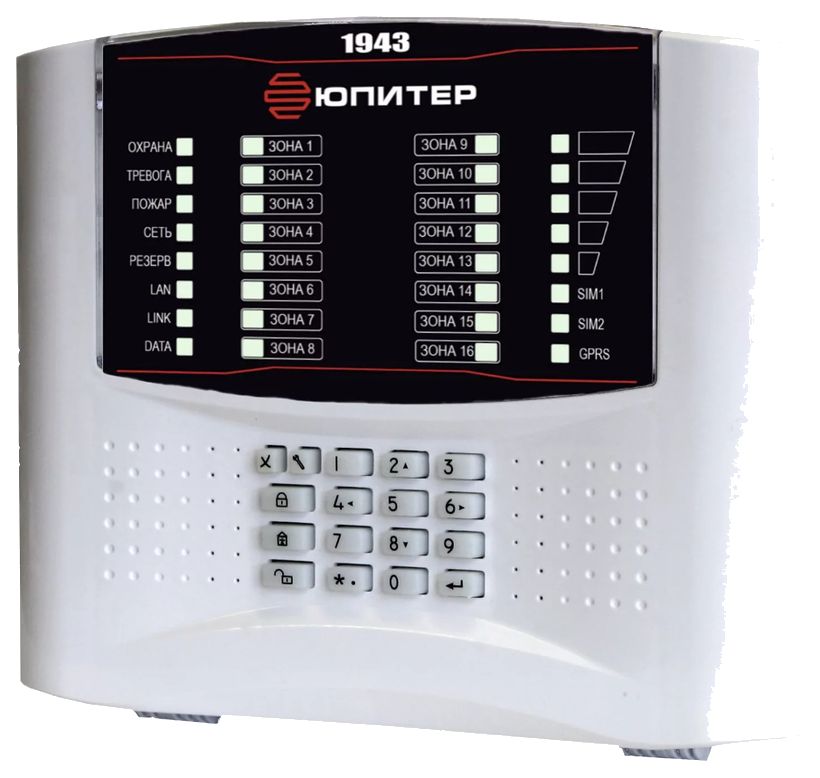

Юпитер-194316 ШС со встроенной клавиатурой и интерфейсом RS-485 для подключения расширителей и УВС; с расширителями шлейфов число ШС доходит до 64.

Число ШС	16 (64 с расширителями РШ)
Интерфейс RS-485	до 31 устройства расширения, линия до 1000 м
Типы извещений	52 (у остальных исполнений 41)
Ток в дежурном режиме	не более 550 мА; в режиме тревоги не более 750 мА
Габариты	250×220×55 мм
Масса	0,72 кг ± 10 %

Как это работает и подключается

ШС организуются в разделы; раздел ставится и снимается независимо, разделов не больше, чем ШС на плате. Для ШС задают тип, задержки на вход и выход.
Способы постановки: электронный ключ Touch Memory (Dallas DS1990A, защищённый DS1961S), считыватель 1-Wire, клавиатура УВС Юпитер-613х, встроенная клавиатура, СМС с паролем, команда с ПЦН, шлейф в режиме «Управление разделом».
Настройка: программа «Конфигуратор» по USB (кабель mini-USB type B), СМС-сообщениями на SIM-карту прибора или с ПЦН.
IP-канал: на пульте задают идентификатор прибора (не повторяется в пределах пульта) и ключ шифрации; ведущим по умолчанию считается LAN, при недоступности пульта прибор идёт по GPRS.
СМС-команды имеют вид «пароль команда»: ar rN — взять раздел N, da rN — снять, rrN-R — реле N (1–4) вкл/выкл, rs rN — отключить сирену, si-S — запрос баланса.

Монтаж

Прибор навешивают на два шурупа по установочным размерам и фиксируют ещё двумя через отверстия в нижней части основания; ставить на стене на высоте, удобной для наблюдения за индикацией, в помещении с ограниченным доступом.
Провода внешних подключений и кабель выносной GSM-антенны продевают через прямоугольные отверстия в основании корпуса.
Длина сигнального провода считывателя с индикатором или УВС — не более 20 метров.
Сим-карты устанавливают и снимают только при выключенном питании (тумблер питания выключен).
К ШС можно подключать извещатели с питанием по шлейфу с суммарным током до 3,6 мА. В пожарном ШС с дымовыми извещателями оконечный резистор подбирают так, чтобы напряжение на шлейфе было (19,5 ± 0,5) В; для тепловых Rок равен 5,1 кОм ± 10 %.
RS-485 в 1943: одна линия «шиной» А—А, В—В без «звезды» и ответвлений; прибор — начало линии, на нём ставят перемычку J5 (согласующий резистор), второй резистор — на конце линии. От 100 м витая пара обязательна.
Монтаж и обслуживание — персонал с группой по ТБ не ниже 3 на напряжение до 1000 В, работы только при снятом питании.

Примеры

Квартира или магазин без пульта

Автономный режим: нарушение ШС включает сирену или реле на плате, СМС уходит на телефоны до 9 пользователей.

Объект на пульте охраны

События идут на АРМ ПЦН по Ethernet, при пропадании канала — по GPRS; две SIM-карты, при потере связи по первой прибор переключается на вторую.

Большой объект на 1943

К RS-485 подключают РШ Юпитер-381х (до 64 ШС), РР Юпитер-3214 (до 16 силовых выходов) и УВС Юпитер-6134/35/36 для индикации.

Частые вопросы

Сколько ШС у Юпитер-1431?

4. Юпитер-1831 — 8, Юпитер-1931 — 16; у исполнений 1433, 1833 и 1933 столько же, но есть встроенная клавиатура.

Как довести число ШС до 64?

Только на Юпитер-1943: через RS-485 подключают расширители шлейфов РШ Юпитер-381х.

Каким сопротивлением должен быть шлейф?

Суммарное сопротивление ШС 5,1 кОм ± 20 %, утечка между проводами или на землю не менее 20 кОм.

Можно ли обойтись без пульта?

Да, есть автономный режим: сработавший ШС включает оповещатели и исполнительные устройства через реле, а СМС уходят на телефоны пользователей.

Нюансы и грабли

USB-кабель подключают только при включенном питании (+12 В), через 10–15 с после включения; на время подключения USB работа с АРМ ПЦН прекращается.
Прибор без встроенной клавиатуры не подаёт звук при событиях «Внимание пожар», «Пожар», «Неисправность» по пожарным шлейфам.
Корректный мониторинг питания гарантирован только с блоками питания производства «Элеста».
У SIM-карт МТС с меню 2011 и 2013 годов возможна неработоспособность или сообщение о неисправности модема: нужно отключить сервис «Быстрый запуск» (МТС-Инфо).
Если батарейка CR2032 разряжена или отсутствует, часы сбрасываются — прибор подаёт пять коротких сигналов.
Габарит по глубине в паспорте 1x31 (52 мм) и в РЭ (не более 55 мм) записан по-разному — сверяйте с самим прибором при выборе места.

Документация

Элеста — ППКОП Юпитер-1x3x, руководство по эксплуатации ред. 2.1.1
Элеста — Юпитер-1x31, паспорт ред. 1.7 (МД3.035.027ПС)
Элеста — Юпитер-1943, паспорт ред. 1.7 (МД3.035.027-03 ПС)
Элеста — инструкции по настройке IP-каналов, отключению меню МТС-Инфо, список команд конфигурирования, описание Конфигуратора 4.5.x
