Юпитер-2021, 2028, 2029 — радиоканальное УОО на 868 МГц

Объектовое устройство принимает сигналы радиоизвещателей Элеста на 868 МГц, добавляет проводные зоны через расширители по RS-485 и передаёт события на пульт по GPRS, Wi-Fi или СМС.

УОО Юпитер-2021 (радиоканальные объектовые устройства)

Модели семейства

Юпитер-2021Компактное УОО в пластмассовом корпусе: 64 радиоизвещателя, одна своя проводная зона, до 193 зон охраны в сумме, встроенный считыватель EM-Marine, один выход «открытый коллектор».

Радиоизвещатели	до 64
Зоны охраны	до 193
Выходы управления	до 129
Разделы	до 32
Радиоканал	864…870 МГц, дальность не менее 300 м (в прямой видимости), излучение не более 10 мВт
Питание	12±1,2 В, в дежурном режиме не более 150 мА
Встроенный выход	до 24 В, 0,4 А
Габариты, масса	105х70х30 мм, не более 0,1 кг
Условия	от минус 20 до плюс 50 °C, влажность до 93 % при плюс 40 °C

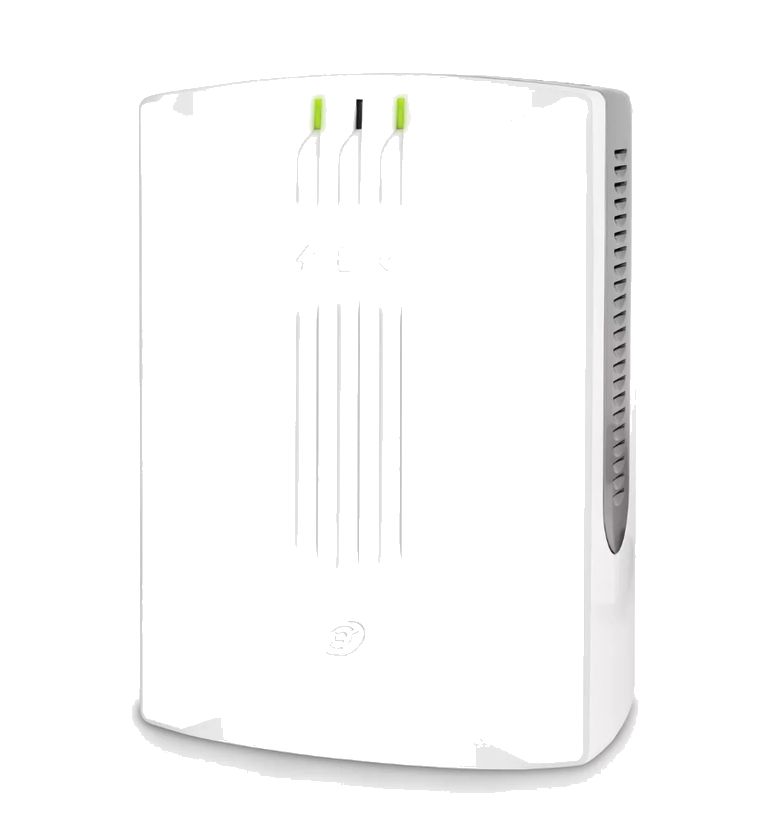

Юпитер-2028Центральный радиомодем РКПС «Юпитер-868-ОТС» в другом корпусе. Отдельного паспорта в документации нет, данные — из общего руководства на РКПС.

Габариты	131×193×68 мм
Масса	не более 0,5 кг
Степень защиты	IP30

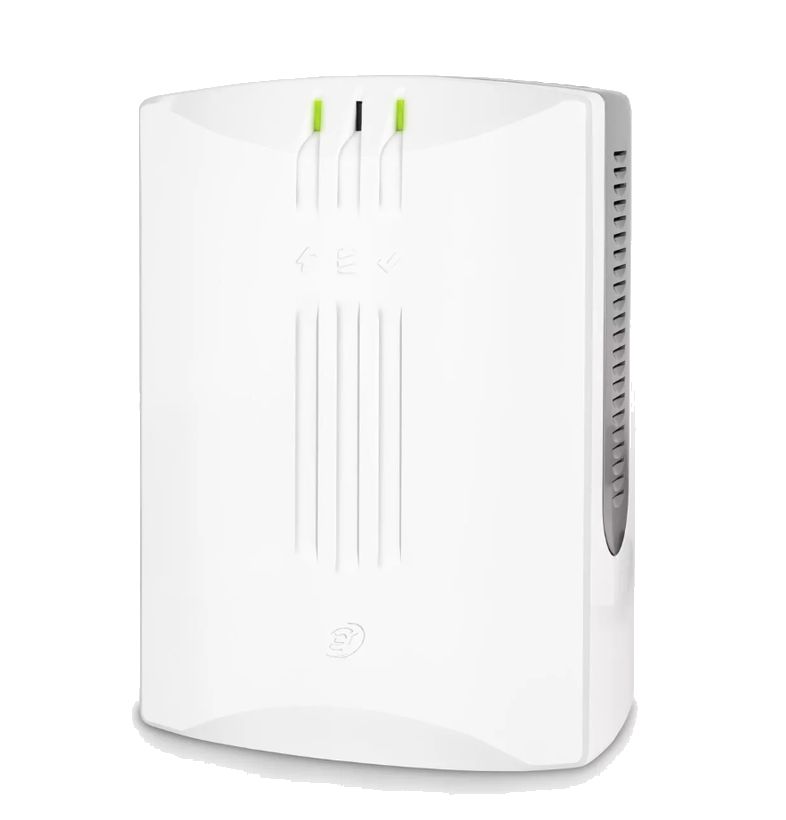

Юпитер-2029Центральный радиомодем РКПС «Юпитер-868-ОТС» в самом крупном корпусе из трёх. Отдельного паспорта в документации нет.

Габариты	181×255×87 мм
Масса	не более 1,0 кг
Степень защиты	IP30

Как это работает и подключается

Сегмент радиосистемы: один центральный радиомодем (РМЦ, им служит УОО), до 3 удлинителей и до 64 радиоизвещателей; связь двусторонняя, шифрованная, частоты работают парой рабочих каналов F1 и F2 с автоматическим переходом.
Постановка на охрану: считыватель EM-Marine, УВС Юпитер-613х, радиоклавиатура Юпитер-6270, брелоки Юпитер-6370 (до 14), СМС на SIM-карту прибора, команда с ПЦН.
Проводные расширители и УВС подключаются по RS-485 (до 31 устройства), линия — до 1000 м.
Параметры устройств РКПС настраивают в программе-конфигураторе «Элеста 5» на ПК; в РМЦ конфигурация попадает по USB, а в остальные радиоустройства — по радио.
СМС-команды: «пароль ar rN» — взять раздел N, «пароль da rN» — снять, «пароль si-S» — запрос баланса.

Монтаж

Прибор вешается на стену на два шурупа по габаритным и установочным размерам; место — удобное для обслуживания и наблюдения за индикацией, в помещении с регулируемым климатом.
Внешнюю GSM-антенну подключают к SMA-разъёму, переключение между встроенной и внешней антенной — программой-конфигуратором.
Дальность связи в открытом пространстве не менее 300 м; в помещениях она зависит от стен и перекрытий. Пример из РЭ: две капитальные железобетонные стены снижают рабочую дальность РМЛ до РМЦ примерно до 30 м. Оценку на объекте делают в режиме контроля качества связи.
RS-485: соединение «шиной» одной парой проводов, без «звезды»; согласующий резистор 120 Ом на концах линии; от 100 м — витая пара; питание расширителей от +12 В УОО допустимо при суммарном токе не более 500 мА, иначе от отдельных источников с соединёнными GND.
Подключение ТСО по RS-485 и техобслуживание — при отключенном питании.

Примеры

Квартира, офис с радиодатчиками

Радиоизвещатели, брелоки и радиоклавиатура Юпитер-6270 подключаются к одному УОО без прокладки шлейфов.

Смешанный объект

К RS-485 добавляют расширители шлейфов Юпитер-3811/3812: радиоканальные и проводные зоны вместе дают до 193 зон охраны.

Большое здание

Радиоудлинители Юпитер-343x (до 3 штук) увеличивают дальность связи внутри сегмента.

Частые вопросы

Сколько радиоизвещателей поддерживает Юпитер-2021?

До 64, всего до 193 зон охраны вместе с проводными; на одну проводную зону можно подключить извещатели напрямую.

На какой частоте работает радиоканал?

Диапазон 864…870 МГц, нелицензируемый ISM Sub-1GHz, излучаемая мощность не более 10 мВт.

Чем отличаются 2021, 2028 и 2029?

По документации известно только внешнее: корпус 105×70×30, 131×193×68 и 181×255×87 мм, масса не более 0,15, 0,5 и 1,0 кг, IP41, IP30 и IP30. Функциональных различий 2028/2029 в документах нет.

Нюансы и грабли

Отдельного паспорта на Юпитер-2028 и 2029 нет: только габариты, масса и IP из общего руководства на РКПС; возможности этих моделей сверяйте по документации на конкретный прибор.
Корректный мониторинг питания гарантирован только с резервированными блоками питания производства «Элеста».
Устройства после транспортирования выдерживают без упаковки в нормальных условиях не менее 24 ч, только затем включают.
Дальность 300 м и 600 м из РЭ — открытое пространство «для сравнения с другими системами», а не расчёт для здания.
При нестабильной работе RS-485 подтягивают линию резисторами 3 кОм: между «А» и «+12В» и между «В» и «GND».

Документация

Элеста — Юпитер-2021, паспорт ред. 4 (ЕАСД.425513.022 ПС)
Элеста — РКПС «Юпитер-868-ОТС», общее руководство (ЕАСД.425624.003 РЭ)
Элеста — Краткое руководство по подключению расширителей по RS-485, ред. 1.7
