Элеста · объектовые устройства с передачей на ПЦН

Юпитер-2413, 2443, 2444, 2445, 2463 — УОО на 4 шлейфа с Ethernet, Wi-Fi и GPRS

Линейка объектовых устройств с четырьмя шлейфами и связью с пультом по GPRS; в старших исполнениях есть Ethernet, Wi-Fi, ЖК-дисплей и RS-485 для расширения до 128 шлейфов.

Модели семейства

Юпитер-2413Базовое исполнение: 4 ШС, GSM-модуль, встроенная клавиатура, только одно реле, без Ethernet, часов и датчика перемещения.

ШС	4
Типов извещений	35
Связь	GPRS 900/1800 МГц
Ток в дежурном режиме	не более 230 мА
Габариты	160 х 145 х 32 мм ± 10 % по паспорту
Масса	0,28 кг ± 10 %

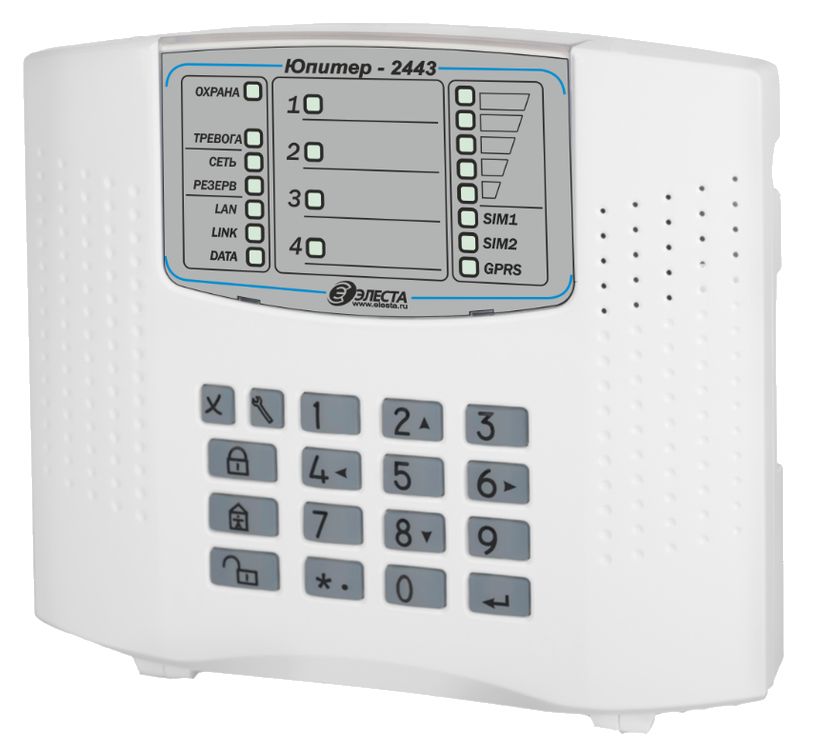

Юпитер-2443Добавлены Ethernet 10/100 Мбит/с, датчик перемещения корпуса, часы реального времени (CR2032) и 2 выхода типа ОК.

ШС	4
Типов извещений	36
Связь	Ethernet 10/100 Мбит/с, GPRS
Выходы ОК	2, до 250 мА при 24 В
Габариты	160 х 145 х 32 мм ± 10 %
Масса	0,29 кг ± 10 %

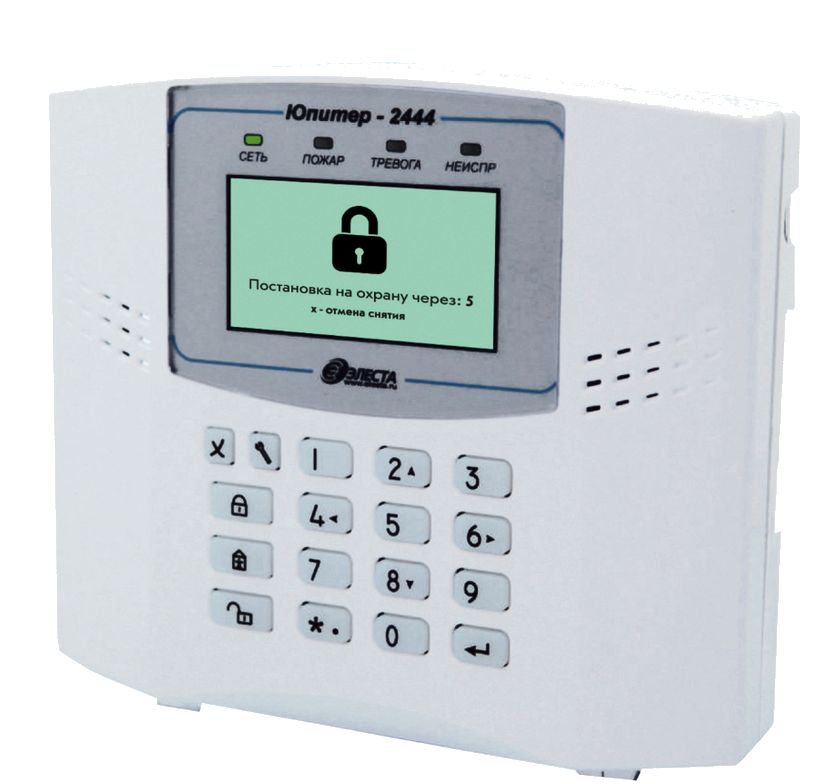

Юпитер-2444Как 2443, плюс ЖК-дисплей с графическим интерфейсом и RS-485 для расширителей шлейфов (РШ), реле (РР) и УВС.

ШС	4 (128 с расширителями)
Типов извещений	38
Связь	Ethernet 10/100 Мбит/с, GPRS
Габариты	160 х 145 х 35 мм ± 10 %
Масса	0,33 кг ± 10 %

Юпитер-2445Как 2444, но без ЖК-дисплея. Отдельного паспорта в документации нет, состав дан в общем руководстве.

ШС	4 (128 с расширителями)
Типов извещений	38
Интерфейс	RS-485

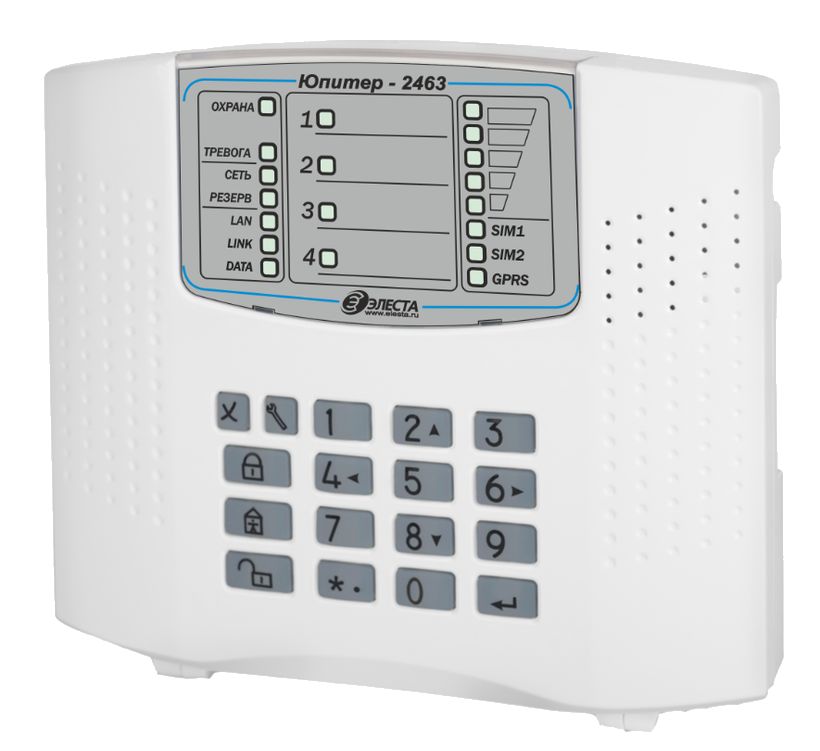

Юпитер-2463Как 2445, плюс Wi-Fi 802.11b/g/n.

ШС	4 (128 с расширителями)
Типов извещений	38
Связь	Ethernet 10/100 Мбит/с, Wi-Fi 802.11b/g/n, GPRS
Габариты	160 х 145 х 32 мм ± 10 %
Масса	0,3 кг ± 10 %

Как это работает и подключается

Основной канал у 2443, 2444, 2445, 2463 — LAN (Ethernet/Wi-Fi) или GPRS на выбор; по умолчанию основным идёт Ethernet, и если основным назначить GPRS, то Ethernet становится первым в списке резервных. У 2413 основной канал — только GPRS.
Две SIM-карты: при потере связи по первой прибор переходит на вторую. Отправка СМС при наличии других каналов не считается успешной доставкой — сообщение остаётся в памяти и уходит дальше по остальным каналам.
Постановка и снятие: встроенная клавиатура, Touch Memory (Dallas DS1990A, защищённый DS1961S), УВС Юпитер-613х, СМС, ПЦН, шлейф типа «Управление разделом».
Настройка: программа-конфигуратор по USB, СМС, удалённо с ПЦН. Пароль удалённого доступа по умолчанию 00000.
Выходов управления три: силовое реле и два ОК (у 2413 — только реле).

Монтаж

Прибор навешивают на два самореза по установочным размерам и фиксируют ещё двумя через отверстия в нижней части основания; высота — удобная для клавиатуры и индикации. Есть вариант с переходной планкой (габарит 160х145х39 мм).
ШС: сопротивление 3 кОм ± 20 %, напряжение на разомкнутом шлейфе не менее 10 В, ток ШС в норме не более 3,6 мА.
Реле: контакты 5 А при 12 В и 2 А при 250 В. Выходы ОК до 250 мА при 24 В; если нагрузка может потреблять больше, ставят токоограничивающий резистор.
RS-485 (2444, 2445, 2463): последовательная «шина» одной парой, без «звезды»; согласующий 120 Ом на концах линии, у прибора замыкается перемычка J3; линия до 1000 м; от 100 м только витая пара. Для приборов до 2021 года выпуска подключаться только к клеммам А#2 и B#2.
Питание расширителей от +12В УОО допустимо при суммарном токе всех ТСО не более 500 мА, иначе отдельный блок питания и общий GND.
Эксплуатация в закрытых помещениях, не допускаются агрессивные среды.

Примеры

Магазин, офис на 4 шлейфа

Достаточно 2413/2443: ШС с оконечным резистором 3 кОм, оповещатель на реле, передача на пульт.

Объект с большим числом зон

2444/2445/2463: по RS-485 расширители шлейфов и реле (до 4 РР Юпитер-3214), суммарно до 128 ШС.

Нет проводной сети

2463 работает по Wi-Fi, GPRS остаётся резервным каналом.

Частые вопросы

Чем 2444 отличается от 2445?

Наличием ЖК-дисплея с графическим интерфейсом у 2444; остальное совпадает, по РЭ.

Сколько шлейфов можно получить?

4 на плате; у 2444, 2445 и 2463 с расширителями по RS-485 — до 128.

Какие расширители подключают?

Расширители шлейфов (РШ Юпитер-3811/3812), расширители реле Юпитер-3214 (до 4), клавиатуры УВС Юпитер-613х/6145.

Нюансы и грабли

Добавление ТСО в конфигурацию 2444, 2445, 2463 — только со встроенной клавиатуры, при этом запрещено подключать USB-интерфейс прибора к компьютеру.
USB-кабель для настройки подключают при включенном питании.
При обновлении ПО запрещено отключать питание прибора.
Мониторинг питания гарантирован только с блоками питания «Элеста».
Массу в РЭ дают «не более 0,33 кг» на всю линейку, в паспортах — свою для каждого исполнения; по габаритам паспорта 2444 (35 мм) и РЭ (32 мм) расходятся.

Документация

Элеста — Юпитер-2413, 2443, 2444, 2445, 2463, руководство по эксплуатации
Элеста — паспорта Юпитер-2413 (МД3.035.040-01 ПС), 2443, 2444, 2463, ред. 3.2 и паспорта в -2444, -2463
Элеста — краткое руководство по подключению расширителей по RS-485, инструкции по конфигурированию и обновлению ПО и elesta-upiter-2444/
