Элеста · объектовые устройства GSM/GPRS на 4 шлейфа

Юпитер-2421, 2424, 2425 (v2) — GSM-УОО на 4 шлейфа, с блоком питания и без

Объектовое устройство с GSM-модулем и четырьмя охранными шлейфами; 2421 питается от 12 В, 2424 и 2425 имеют встроенный резервированный блок питания с аккумулятором.

Модели семейства

Юпитер-2421Компактный пластмассовый корпус без блока питания, питание 12 В.

ШС	4
Питание	12±1,2 В, в дежурном режиме не более 150 мА, в режиме тревоги не более 220 мА
Выходы ОК (v2)	2, до 250 мА
Габариты	105х70х30 мм
Масса без аккумулятора	не более 0,140 кг

Юпитер-2424Встроенный резервированный блок питания 220 В с аккумулятором 1,2 А·ч.

ШС	4
Питание	176…253В AC 50Гц
Аккумулятор	12 В, 1,2 А·ч
Ток нагрузки БП	2 А
Габариты	131х193х68 мм по РЭ (в паспорте — (130 х 190 х 68) ± 10 %)
Масса без аккумулятора	не более 0,5 кг по РЭ (в паспорте 0,46 кг ± 10 %)

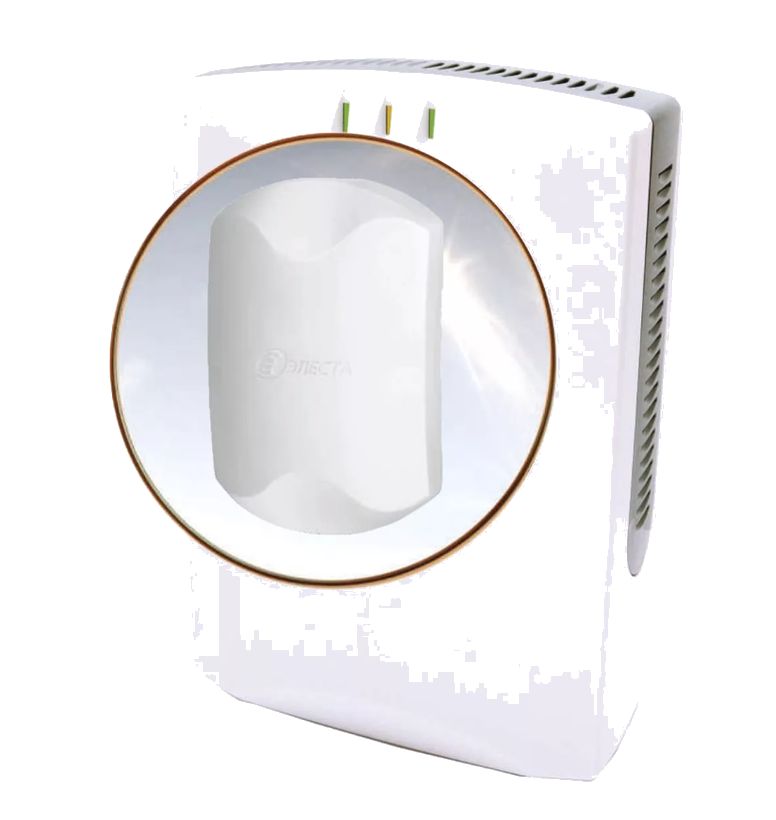

Юпитер-2425То же, но с аккумулятором 7 А·ч и корпусом побольше.

ШС	4
Питание	176…253В AC 50Гц
Аккумулятор	12 В, 7 А·ч
Ток нагрузки БП	2 А
Габариты	181х256х89 мм
Масса без аккумулятора	не более 0,9 кг

Как это работает и подключается

Каналы: GPRS 900/1800 МГц, дозвон без соединения на GSM-модем «Элеста», СМС на модем или телефоны (до 9 номеров); две SIM-карты, при потере связи по первой прибор переходит на вторую.
Четыре ШС объединяются в разделы (до 4), задержка на вход задаётся для каждого ШС, задержка на выход — для раздела.
Постановка и снятие: клавиатура УВС-ТМ, ключи Touch Memory (Dallas DS1990A, защищённые DS1961S), устройства 1-Wire, СМС, команды ПЦН, шлейф «Управление разделом». Код до 12 знаков.
Настройка: программа-конфигуратор по USB, СМС-сообщения, с ПЦН. Пароль удалённого управления по умолчанию 00000.
v2 отличается от базовой платы (v06/v07) выходами ОК, удалённым обновлением и удалённой конфигурацией, но без встроенной GSM-антенны и без CSD; РЭ описывает v2.

Монтаж

Корпус вешается на стену через два отверстия диаметром 4 мм в основании; провода вводятся через отверстия в основании.
Сопротивление шлейфа 3 кОм ±20 %, оконечный резистор Rок 3 кОм ± 10 %; напряжение на разомкнутом ШС не менее 10 В; ток шлейфа в норме не более 3,6 мА.
Держатель SIM-карт: карта №1 находится снизу, №2 — сверху.
Перемычка boot (J3) технологическая и должна быть всегда разомкнута.
Приборы 2424 и 2425 имеют на корпусе индикаторы сети 220 В, заряда аккумулятора и выхода 12 В.

Примеры

Квартира, магазин, небольшой офис

4 охранных шлейфа с безадресными извещателями любого производителя, оповещатель на выход ОК, СМС на телефоны.

Объект с нестабильной сетью 220 В

2424 или 2425 сохраняют работу от аккумулятора; ёмкость 1,2 или 7 А·ч выбирают под нужное время автономной работы.

Частые вопросы

Чем отличаются 2421, 2424 и 2425?

2421 без блока питания (12 В); 2424 — со встроенным блоком питания и аккумулятором 1,2 А·ч; 2425 — с аккумулятором 7 А·ч.

Сколько ШС и какое сопротивление?

4 ШС, номинал 3 кОм ± 20 %.

Какие выходы управления?

Два выхода типа ОК (v2), до 250 мА.

Нюансы и грабли

Пользователю категорически запрещено замыкать перемычку J3 (Boot).
Во время установки нового ПО нельзя отключать питание прибора.
USB-кабель подключают при включенном питании.
Выходы ОК есть только в v2; у базовой модификации их нет — версию платы смотрите по наличию ОК и расположению разъёмов USB и GSM.
Габариты и массу 2424 паспорт и РЭ приводят по-разному, для проектирования щита берите больший размер.

Документация

Элеста — Юпитер-242x v2, руководство по эксплуатации, ред. 2.6
Элеста — паспорта Юпитер-2421 v2 (ред. 2.1), 2424 v2, 2425 v2 и паспорта в -2425
Элеста — описание и список команд конфигурирования УОО Юпитер-242x
