Юпитер-3431, 3438, 3439 — объектовые ретрансляторы радиоканальной системы Юпитер-868-ОТС

Ретранслятор расширяет зону радиосистемы Элеста на 868 МГц: принимает сигналы радиоизвещателей и передаёт их центральному радиомодему. Исполнения: без БП и с АКБ 1,2 или 7 А·ч.

Модели семейства

Юпитер-3431Без встроенного блока питания, питание 12 В.

Питание	12±1,2 В
Ток	не более 150 мА
Габариты	105х70х30 мм
Масса без АКБ	не более 0,140 кг

Юпитер-3438Встроенный резервированный блок питания 220 В с аккумулятором 1,2 А·ч.

Питание	176…253В AC 50Гц
Аккумулятор	12 В, 1,2 А·ч
Ток нагрузки БП	2 А
Габариты	131х193х68 мм
Масса без АКБ	не более 0,5 кг

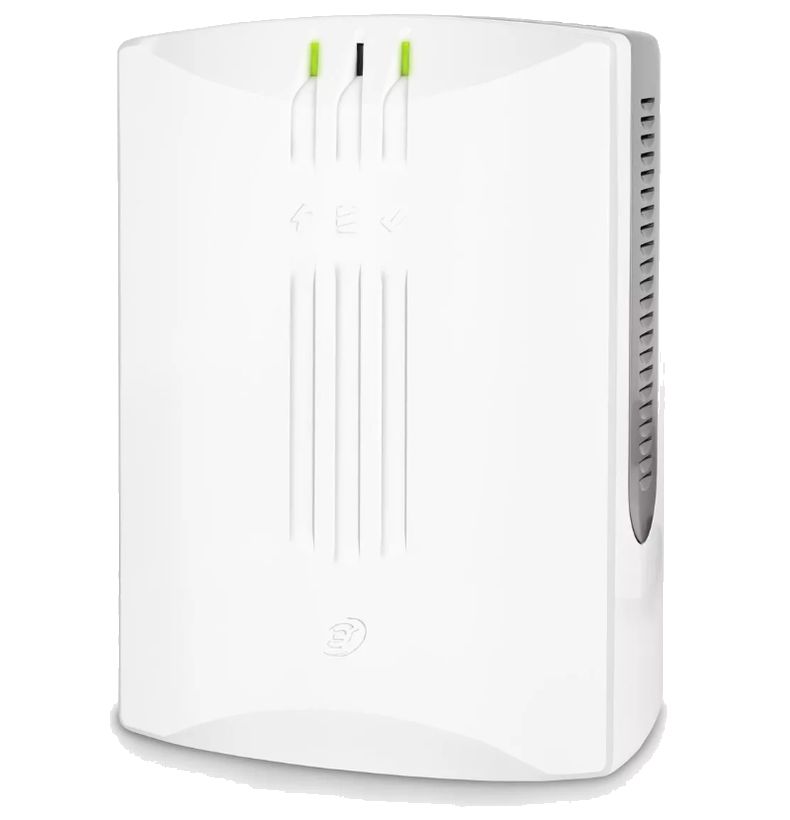

Юпитер-3439То же с аккумулятором 7 А·ч и корпусом побольше.

Питание	176…253В AC 50Гц
Аккумулятор	12 В, 7 А·ч
Ток нагрузки БП	2 А
Габариты	181х256х89 мм
Масса без АКБ	не более 0,9 кг

Как это работает и подключается

Ретранслятор работает как радиомодем-удлинитель (РМУ): извещатели подключаются к нему автоматически. Применять его стоит, только если уровень связи с центральным модемом ниже «хорошо» (в конфигураторе меньше 30).
Извещатели с оценкой «хорошо» и выше к РМУ не привязываются, даже если связь с ним лучше.
Параметр «Ранг» (1, 2, 3, по умолчанию 3) задаёт, к кому РМУ имеет право подключаться: ранг 1 — только к РМЦ, 2 — к РМЦ и РМУ ранга 1, 3 — к РМЦ и РМУ рангов 1 и 2. Все с рангом 3 — топология «звезда».
Инициализация: в конфигураторе elesta5.exe на вкладке «Радиоканал» добавить Юпитер-343х, нажать «Запрограммировать», на РМУ замкнуть J1 (индикатор 1 мигает), после завершения разомкнуть; трижды вспыхнут зелёные индикаторы 2 и 3, статус сменится на «ПР», затем «Иниц.».
Уровень связи по индикаторам: «Удовлетворительно» — однократные красные вспышки (период ~7 с), уровень сигнала больше 18; «Хорошо» (рекомендуется) — однократные зелёные вспышки, больше 30; «Отлично» — двукратные зелёные.

Монтаж

Высота установки ~2…3 м. Не ставить рядом с преобразователями напряжения, микропроцессорами, токоведущими кабелями (особенно компьютерными), ближе 1,5…2 м до других радиоустройств системы и чужих передатчиков.
Если центральный модем в УОО Юпитер-208х у входа, ретранслятор — ближе к центру объекта; если УОО Юпитер-202х без клавиатуры, центральный модем ставят по центру, а ретранслятор — на краю зоны устойчивой связи в сторону «проблемных» извещателей.
Крепление двумя шурупами по установочным размерам (в 3438 и 3439 — четыре отверстия); провода питания 12 В и сигнала «Резерв» — на клеммы платы.
Перемычка J2: замкнута — сигнал перехода на резерв высоким уровнем на выводе «Рез» (по умолчанию в 3438, 3439); снята — низким.
В 3438 и 3439 сетевой кабель ~230 В, 50 Гц идёт на «L» и «N», аккумулятор — на «+АКБ», «-АКБ».

Примеры

Дальний кабинет или этаж

Радиоизвещатель с оценкой связи ниже «хорошо» переводят через ретранслятор; до 3 штук на сегмент РКПС.

Протяжённый объект

Ретрансляторы «звездой» вокруг центрального радиомодема или цепочкой для удалённых извещателей; топологию строит система сама.

Частые вопросы

Сколько ретрансляторов можно ставить?

До 3 РМУ в сегменте РКПС.

Нужен ли ретранслятор всегда?

Нет, только если связь извещателей с центральным модемом хуже «хорошо».

Чем отличаются 3431, 3438 и 3439?

3431 без блока питания, 3438 и 3439 — со встроенным блоком питания 220 В и аккумулятором 1,2 и 7 А·ч.

Нюансы и грабли

Связь проверяют в обе стороны: от РМЦ к РМУ — по индикаторам РМУ, обратно — по числу в конфигураторе (вкладка «Мониторинг», «Уровень сигнала») или пиктограмме дисплея УОО.
Аккумулятор в 3438 и 3439 поставляется по требованию заказчика.
Ранг назначают всем РМУ; если ранг задан только одному из двух-трёх, его значение все игнорируют.
Диапазон температур от минус 30 до плюс 50 °C (УХЛ4 по ГОСТ 15150-69).
Версию прошивки РМУ сверяют с сайтом производителя на вкладке «Мониторинг», при необходимости перепрошивают.
