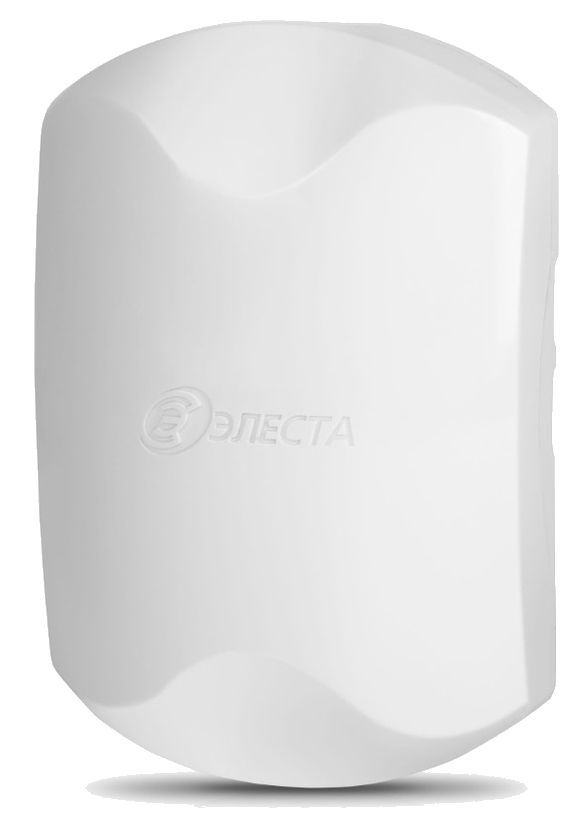

Юпитер-3811, 3812 — расширители шлейфов на 4 и 8 зон для объектовых приборов Элеста
Расширитель добавляет объектовому прибору проводные охранные зоны: 4 у Юпитер-3811, 8 у Юпитер-3812. Связь с прибором по RS-485, есть тампер.
Модели семейства
| Зоны | 4 |
| Резисторов в комплекте | 4 |
| Зоны | 8 |
| Резисторов в комплекте | 8 |
Как это работает и подключается
- Расширитель по изменению сопротивления шлейфа определяет состояние зоны и передаёт его на УОО; номинал шлейфа 3 кОм ±20 %.
- Скорость RS-485 выбирается из ряда 9600, 19200, 28800, 38400, 57600, 115200 бод; меняют её командой с клавиатуры УОО.
- Индикатор «Нарушение»: не горит — все ШС в норме и связь есть; горит — связи с УОО нет; мигает — нарушен один или несколько ШС.
- Перемычки: J1 замкнута — режим назначения адреса; J2 определяет уровень сигнала «Рез.» (низкий или высокий) для перехода РБП на АКБ; J4 включает согласующее сопротивление RS-485.
- Адрес присваивают с клавиатуры УОО, расширители подключают в режиме конфигурации по одному.
Монтаж
- Помещение с ограничением доступа, высота — удобная для наблюдения за индикацией; крепление двумя шурупами через два отверстия диаметром 4 мм.
- Монтаж расширителя и шлейфов — по РД 78.145-93 ГУВО МВД РФ.
- Питание 12±1,8 В, ток в дежурном режиме не более 100 мА (не более 1,5 Вт); клеммы РБП: +12В, -12В, Рез.
- Напряжение на разомкнутом ШС не менее 10 В, ток ШС в норме не более 3,6 мА.
- RS-485 шиной, А к А и В к В, 120 Ом на концах линии (J4), без «звезды»; от 100 м — витая пара.
- При питании от разных источников соединяют цепи 0 В проводом выравнивания потенциалов.
Примеры
Расширители по RS-485 подключают к приборам из краткого руководства: Юпитер-2445, 2444, 2463, 208х, Сатурн-281х, ППКОП Юпитер-1943, чтобы увеличить число контролируемых зон.
Юпитер-3811 даёт 4 зоны, Юпитер-3812 — 8. Для УОО линеек «Юпитер» и «Сатурн» в подсеть входит до 31 расширителя 3811 или до 15 расширителей 3812.
Частые вопросы
Сколько зон у 3811 и 3812?
4 и 8 соответственно.
Какое питание?
12±1,8 В, ток в дежурном режиме не более 100 мА.
Габариты?
105х70х30 мм, масса не более 0,140 кг.
Сколько расширителей можно поставить?
Для УОО линеек «Юпитер» и «Сатурн» — до 31 расширителя Юпитер-3811 или до 15 Юпитер-3812; предел зависит от функционала УОО, длина линии RS-485 не более 1000 м.
Нюансы и грабли
- Перемычка Boot технологическая — пользователю категорически запрещено её замыкать.
- Номера индикаторов на плате у моделей разные: у Юпитер-3811 «Сеть» обозначена «2», «Нарушение» — «3», у Юпитер-3812 — «1» и «2».
- Адреса назначают последовательно, подключая по одному расширителю.
- Сопротивление оконечного резистора 3 кОм — из комплекта: 4 или 8 штук в зависимости от типа.
Документация
- Элеста — Расширители шлейфов Юпитер-3811/3812, паспорт ред. 1.0 (ЕАСД.425512.001 ПС)
- Элеста — РШ Юпитер-381х, руководство по эксплуатации ред. 1.1.0
