Юпитер-5210, 5211 — проводные ИК-извещатели движения (с защитой от животных у 5211)

Объёмный пассивный ИК-извещатель на 12 м и 90° с релейным выходом в шлейф. Юпитер-5211 дополнительно устойчив к домашним животным до 40 кг.

Модели семейства

Юпитер-5210 (ИО409-64)Пассивный ИК-извещатель без защиты от животных.

Дальность	не менее 12 м
Угол обзора	не менее 90° в горизонтальной плоскости
Скорость цели	от 0,3 до 3 м/с
Питание	12 В или 24 В постоянного, пульсации не более 0,1 В
Ток	не более 10 мА
Габариты	90х62х60 мм
Масса	не более 0,1 кг
Температура	от минус 30 до плюс 55 °C

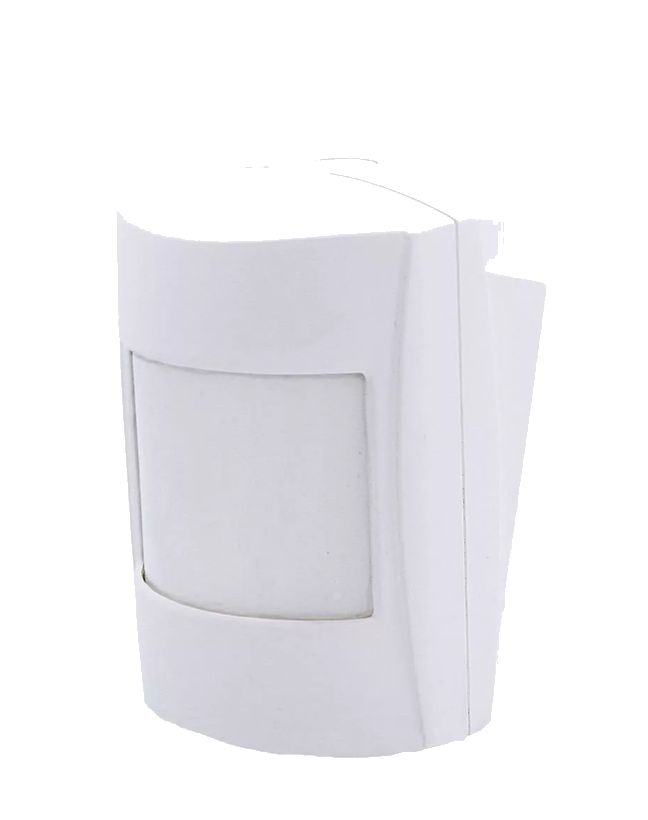

Юпитер-5211 (ИО421-1)То же, с устойчивостью к перемещению животных на расстоянии не менее 2,1 м от извещателя.

Животные	с перемычкой MODE: до 20 кг при контрасте до 8,0 °C (гладкошёрстные), до 40 кг при 6,0 °C (длинношёрстные); без перемычки — до 20 кг при 6,0 °C (длинношёрстные)
Засветка	до 8500 Лк

Как это работает и подключается

Извещение о тревоге — размыкание цепи ШС контактами исполнительного реле. Два шлейфа можно подключить раздельно: реле — к «ALARM-COM», датчик вскрытия/отрыва — к «TAMP-COM»; единый ШС — к «ALARM-TAMP».
Питающее напряжение 12 В или 24 В идёт на «–PWR+», шлейф — на «ALM», «TMP» и «COM».
Перемычки: IND отключает тревожную индикацию, CONT включает режим контроля зоны на 5 минут, BAT — контроль резервного источника («Снижено питание» при напряжении менее 7,5 В, менее 9,5 В для 12 В или 19 В для 24 В), MODE включает температурную компенсацию и повышает устойчивость к животным.
Rок (5k/3k): снята — 5 кОм, для охранно-пожарных «Юпитер 1ххх»/ППКОП; установлена — 3 кОм, для «Юпитер 2ххх»/УОО. Rок (on/off) на всех извещателях цепочки установлена, кроме крайнего.
Для контроля взлома шлейф в приборе настраивают как «Охранный, с контролем взлома» или «Проходной, с контролем взлома» и ставят перемычки RшТ и RшД.

Монтаж

Высота установки 2,1…3,4 м. Наклон зоны меняют, переставляя держатель по рискам «1», «2», «3»: для дальности 12 м это высоты 2,1…2,4 м, 2,5…2,8 м и 2,9…3,4 м соответственно; для меньшей дальности на тех же высотах метки другие (таблица 3 памятки). Основание крепят строго вертикально.
Лучшее обнаружение при движении перпендикулярно чувствительным зонам.
Не ставить у вентиляции, окон и дверей с потоками воздуха, у радиаторов и источников тепла; исключить прямой свет ламп накаливания, фар, солнца на входное окно; по возможности убрать вибрирующие от сквозняков предметы.
Основание закрывает рабочую клавишу датчика вскрытия защитной планкой, силиконовый упор ставят на выбранную клавишу; не рабочие штыри планки срезают.
Держатель (4) и линзу (2) не вынимать и не переворачивать.

Примеры

Помещение с собакой

5211 с установленной перемычкой MODE: температурная компенсация в интервале 29…33 °C.

Цепочка извещателей в одном шлейфе

Встроенные оконечные и шунтирующие резисторы позволяют обойтись без внешних резисторов при работе с приборами «Юпитер».

Частые вопросы

Какое питание?

Любой источник постоянного тока 12 В или 24 В, пульсации не более 0,1 В, ток не более 10 мА.

Что даёт перемычка CONT?

Включает на 5 минут режим контроля: индикатор вспыхивает при пересечении каждой зоны.

Какая дальность у 5210 и 5211?

Не менее 12 м, угол обзора не менее 90°.

Нюансы и грабли

Rок выбирают по типу прибора: 3 кОм для УОО «Юпитер-2ххх», 5 кОм для ППКОП «Юпитер-1ххх»; при другом Rок ставят перемычку Rок on/off и подключают внешний резистор.
В цепочке встроенный Rок оставляют включённым только на крайнем извещателе.
Без перемычки RшТ прибор не получит извещение о вскрытии и неисправностях ШС (КЗ, обрыв) при подключении к ALM-TMP.
Дальность зоны для 5210 ограничивается перемычкой до 10 м вместо 12 м.

Документация

Элеста — Юпитер-521х, памятка по применению ред. 1.6
Элеста — Типовые варианты подключения извещателей Юпитер-5210/5211/5810 и elesta-upiter-5211/
