Юпитер-5230, 5231 — радиоканальные объёмные ИК-извещатели (5231 с защитой от животных)

Батарейный ИК-извещатель на 12 м и 90° для радиосистемы Элеста «Юпитер-868-ОТС». Юпитер-5231 устойчив к собакам до 40 кг в конфигурации с включённой защитой.

Модели семейства

Юпитер-5230 (ИО42110-1)Радиоканальный ИК-извещатель без защиты от животных.

Дальность	не менее 12 м
Угол обзора	не менее 90° в горизонтальной плоскости
Скорость цели	от 0,3 до 3 м/с
Питание	литиевая батарея ER14250 3,6 В, размер 1/2АА
Ток «взято» / «снято»	не более 25 мкА / не более 20 мкА
Габариты	90х62х60 мм
Масса	не более 0,15 кг
Температура	от минус 30 до плюс 55 °C
Засветка	до 8500 Лк

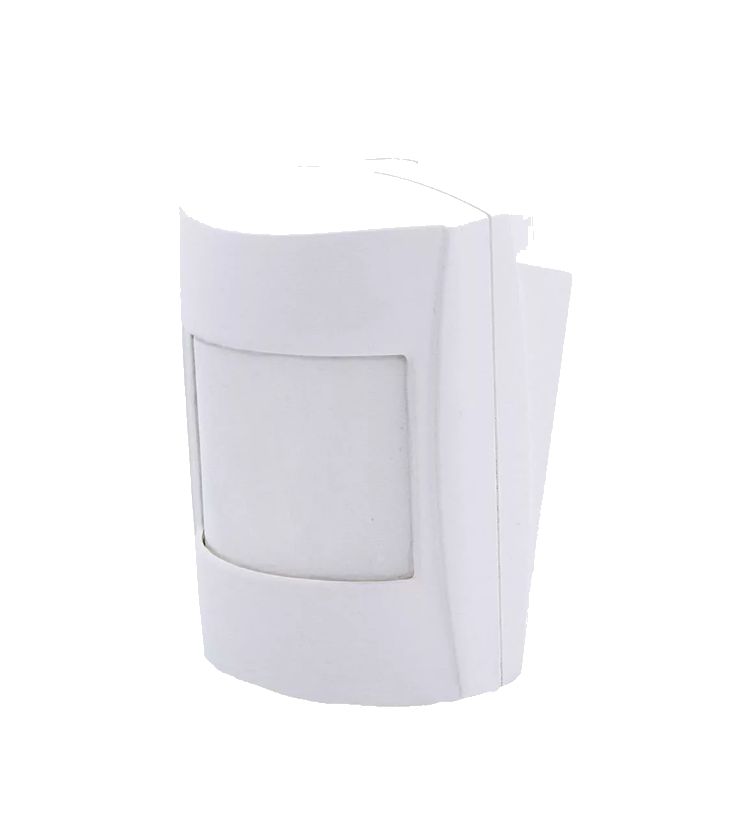

Юпитер-5231 (ИО42110-2)То же, с защитой от домашних животных на расстоянии не менее 2,1 м от извещателя.

С включённой защитой	до 20 кг при контрасте до 8,0 °C (гладкошёрстные), до 40 кг при 6,0 °C (длинношёрстные)
По умолчанию	до 20 кг при контрасте до 6,0 °C (длинношёрстные)

Как это работает и подключается

Свойства задаются в конфигураторе elesta5.exe: «Вкл. устойчивости к животным» (только 5231) или «Дальность не более 10м».
Инициализация: «запрограммировать» в конфигураторе, на извещателе нажать MODE и, удерживая, перевести переключатель в ON; красный индикатор мигает, три зелёные вспышки — готово.
Температурная компенсация чувствительности работает в интервале от 29,0 до 33,0 °C.
В рабочем режиме «снято»; под охрану извещатель ставит только штатная команда РМЦ по радио.
Индикация связи: три красные вспышки — связи нет, две — неудовлетворительно, одна красная — удовлетворительно (минимум), одна зелёная — хорошо, две зелёные — отлично.

Монтаж

Высота установки 2,1…3,4 м. Для дальности 12 м держатель ставят на риску «1» при 2,1…2,4 м, «2» при 2,5…2,8 м, «3» при 2,9…3,4 м; для 10 м — «2» и «3» на первых двух высотах, для 7 м — «3» на самой низкой.
Основание — на одну из трёх поверхностей крепления (прямо, влево, вправо); силиконовый упор ставят на рабочую клавишу датчика вскрытия, клавишу закрывают защитной планкой.
Перед креплением проверяют связь (MODE и TAMP замкнуть на 2 с, установить на основание) и зону обнаружения (режим контроля зоны: красная вспышка 0,2 с при пересечении луча).
Не ставить у вентиляции, окон, дверей со сквозняками, радиаторов; не допускать засветки лампами, фарами, солнцем; держатель и линзу не вынимать и не переворачивать.
Не ставить у преобразователей напряжения, микропроцессоров, токоведущих кабелей и ближе 1,5–2 м к радиопередатчикам.

Примеры

Комната с собакой

5231, «Вкл. устойчивости к животным» в конфигураторе.

Дальний угол объекта

Если связь с центральным модемом хуже «удовлетворительно», ставят ретранслятор Юпитер-343х.

Частые вопросы

Чем питается?

Литиевой батареей ER14250, 3,6 В, 1/2АА; ток не более 25 мкА в «взято» и 20 мкА в «снято».

Чем отличается 5231 от 5230?

Устойчивостью к домашним животным на расстоянии не менее 2,1 м.

Можно ли ограничить дальность?

Да, «Дальность не более 10м» в свойствах извещателя.

Нюансы и грабли

Силиконовый колпачок датчика вскрытия должен стоять, основание закреплено надёжно.
Батарею ставят при переключателе в Off и с соблюдением полярности.
Оценки связи «плохо» или «связи нет» — повод для ретранслятора Юпитер-343х.
Режимы индикации сами возвращаются в «снято» через 1 минуту.

Документация

Элеста — Юпитер-523x, памятка по применению ред. 2.1
