Юпитер-5911, 5912 — совмещённый извещатель: ИК-движение и разбитие стекла в одном корпусе

Один корпус, два канала с отдельными реле: инфракрасный (объём у 5911, вертикальная «штора» у 5912) и акустический для разбития стекла. Питание 12 или 24 В.

Модели семейства

Юпитер-5911ИК-канал с объёмной зоной, устойчивость к животным до 40 кг.

ИК-канал, дальность	не менее 12 м
ИК-канал, угол	не менее 90° в горизонтальной плоскости
АК-канал, дальность	не менее 8 м
Питание	12 В или 24 В постоянного (буклет: от 8 до 28 В)
Ток	не более 12 мА
Габариты	96х52х52 мм
Масса	не более 0,1 кг
Температура	от минус 20 до плюс 55 °C

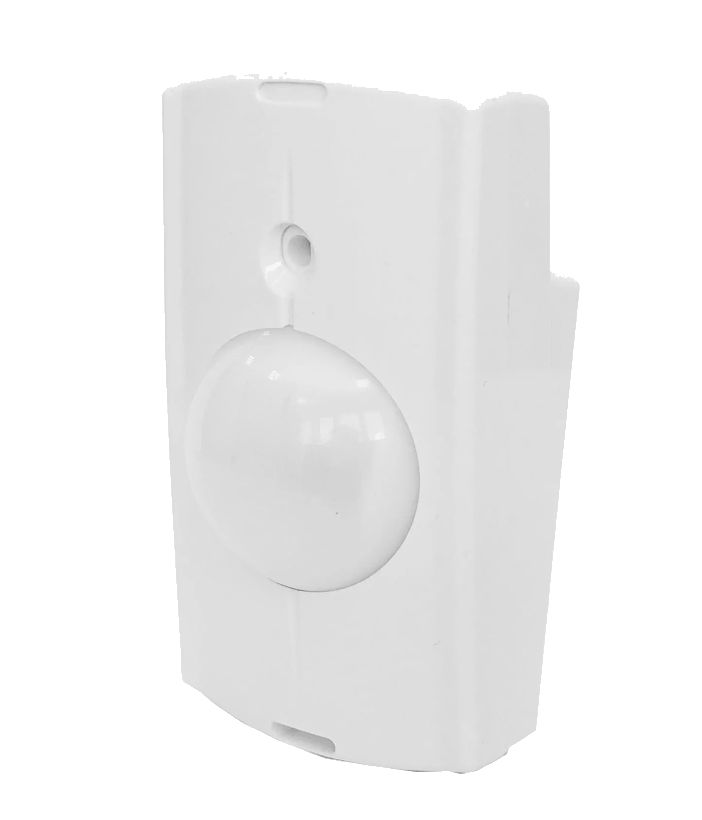

Юпитер-5912ИК-канал — вертикальная «штора».

ИК-канал, дальность	не менее 8 м
ИК-канал, угол	8,5° в горизонтальной плоскости, не менее 90° в вертикальной
АК-канал, дальность	не менее 8 м

Как это работает и подключается

Два независимых реле: ИК-канал и АК-канал замыкают/размыкают свои цепи шлейфа. Схемы подключения — 5 и 7 контактов, к двум шлейфам или к одному.
Перемычки: MODE — температурная компенсация 29…33 °C (у 5911 — устойчивость к животным, у 5912 — ограничение дальности), IND — отключает индикацию ИК и включает память о тревоге АК-канала, CONT — режим контроля 5 минут, BAT — контроль резервного питания, SIZE и DIST — чувствительность акустики.
Проверка акустики: имитаторы AFT-100, 459 Testtrec, GT-2, FG701, GBT-212, «APC» с наиболее удалённых участков стекла; ВЧ-сигнал даёт индикатор на 2 с, тревога — на 4 с.
Rок1 и Rок2: 5 кОм при работе с ППКОП IP/GPRS Юпитер 14хх, 18хх, 19хх, 3 кОм — с другими приборами Элеста.

Монтаж

Высота: 5911 — от 2,1 до 3,4 м; 5912 — ниже 3,4 м. Наклон зоны 5911 — по рискам «1» (2,1…2,7 м, дальность 12 м) и «2» (2,8…3,4 м; для 9 м — «2» при 2,1…2,7 м).
Основание строго вертикально на одну из трёх поверхностей; защитная планка закрывает неиспользуемую клавишу датчика вскрытия, силиконовый упор — на рабочую.
АК-канал: до самой удалённой точки стекла не более 8 м; углы между осью микрофона и направлением на край стекла и между нормалью и направлением на извещатель — не более 60°. 5912 в оконном проёме — на коротком торце ниши почти в угол.
Линза 5912 по умолчанию стоит для установки слева от окна; для установки справа держатель с платой вынимают и линзу поворачивают на 180°.
Малые стёкла (до 0,2 м² или сторона меньше 0,3 м): перемычка SIZE. Если до дальней части стекла не более 3,0 м (5911, рис. 3а памятки) или 4,0 м (5912 в проёме, рис. 3б) — допустимо снизить чувствительность перемычкой DIST.
В цепочке шлейфа Rок on/off ставят на всех извещателях, кроме оконечного; в оконечном — одну из Rок1 или Rок2.

Примеры

Помещение с остеклением

5911: движение по объёму и разбитие окна одним прибором в двух шлейфах.

Окно как отдельная зона

5912: штора вдоль оконного проёма плюс акустика; установка на торце ниши почти в угол.

Частые вопросы

Чем 5911 отличается от 5912?

Зоной ИК-канала: 5911 — объём 12 м, 5912 — вертикальная штора 8 м.

Какое питание?

12 или 24 В постоянного тока, пульсации не более 0,1 В, ток не более 12 мА.

Сколько реле?

Два: отдельное на ИК-канал и на акустику.

Нюансы и грабли

Соответствие ГОСТ Р 50777-2014 по животным подтверждено только при перемычке MODE и животном до 20 кг при контрасте 8 °C.
Датчик вскрытия/отрыва на платах v0.9 и новее заводят, подав общий провод из колодки AL4 на TMP.
Держатель и линзу 5911 не изымать и не переворачивать.
Полярность общего провода ШС зависит от прибора (плюс или минус) — смотреть таблицу в схеме подключения.

Документация

Элеста — Юпитер-591x, памятка по применению ред. 1.3
Элеста — Юпитер-591x (5 и 7 контактов), схемы подключения; буклет Юпитер-5911/5912 и elesta-upiter-5912/
