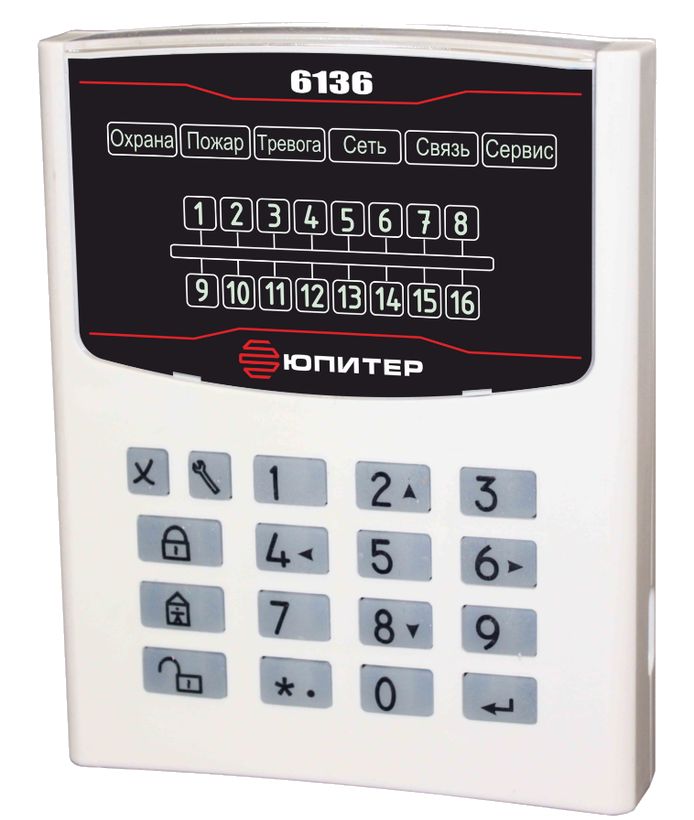

Юпитер-6134, 6135, 6136 — клавиатуры (УВС) для объектовых приборов Элеста по Touch Memory и RS-485

Клавиатура постановки и снятия с индикацией шлейфов объектового прибора: 4, 8 или 16 индикаторов. Подключается по Touch Memory или RS-485, интерфейс выбирается перемычкой.

Модели семейства

Юпитер-61344 индикатора состояния шлейфов.

Индикаторов ШС

Юпитер-61358 индикаторов состояния шлейфов.

Индикаторов ШС

Юпитер-613616 индикаторов состояния шлейфов.

Индикаторов ШС

Как это работает и подключается

Перемычка J3 не установлена — работа по Touch Memory; установлена — по RS-485. Выбор делают на выключенном устройстве.
Постановка: клавиша «взять», код пользователя (от 1 до 12 цифр), «ввод»; снятие — аналогично с клавишей «снять».
Смена кода (Touch Memory в адресном режиме или RS-485): последовательность с клавишей [1][*] <старый код> [*] <новый код>.
По RS-485 к одному объектовому прибору подключается до 32 устройств.
Контроль вскрытия корпуса — датчиком вскрытия.

Монтаж

Монтаж по РД 78.145-93 ГУВО МВД РФ, в месте, защищённом от осадков и механических повреждений, на высоте, удобной для работы с клавиатурой.
Крепление четырьмя шурупами по габаритным размерам (100 х 128 х 29 мм); крышку открывают, отвернув винт, и снимают с помощью плоской отвёртки в паз и на замок.
Длина проводов: по Touch Memory — не больше указанной в РЭ прибора (стандартно до 20 м); по RS-485 — до 1200 м в зависимости от кабеля.
Питание 12 ± 1,8 В, ток не более 100 мА; по Touch Memory устройство и прибор можно питать от одного источника.

Примеры

Вторая клавиатура на входе

По Touch Memory к одному прибору — одно устройство в неадресном режиме или до 7 в адресном.

Индикация раздела и шлейфов

Отображает состояние ВЗЯТ/СНЯТ одного раздела и 4/8/16 шлейфов объектового прибора или расширителя.

Частые вопросы

Как выбрать интерфейс?

Перемычкой J3: не установлена — Touch Memory, установлена — RS-485.

Чем отличаются 6134, 6135 и 6136?

Числом индикаторов шлейфов: 4, 8 и 16.

Какая масса?

0,14 кг ± 10 %.

Нюансы и грабли

Смена интерфейса перемычкой J3 — только при выключенном питании.
Не допускается эксплуатация в агрессивных средах; влажность до 93 % при 40 ºС без конденсата; от минус 20 до плюс 50 ºС.
Хранение упакованным, не более восьми коробок в штабеле, не менее 0,5 м до отопительных приборов.
Паспорт УВС допускает до 32 устройств на прибор, а число ТСО в подсети RS-485 задаёт РЭ конкретного объектового прибора: предел берите из него.
