Юпитер-7420 — напольный терминал зарядки и архивации мобильных регистраторов на 10–60 штук

Напольный шкаф с выдвижными ящиками-док-станциями: заряжает мобильные регистраторы Юпитер-7412, забирает записи в хранилище и выдаёт регистраторы по штрихкодам и учёткам.

Модели семейства

Юпитер-7420 (исп. 1)10 регистраторов.

Мощность	не более 250 Вт
Масса нетто	107,0 кг
Масса брутто	190,0 кг

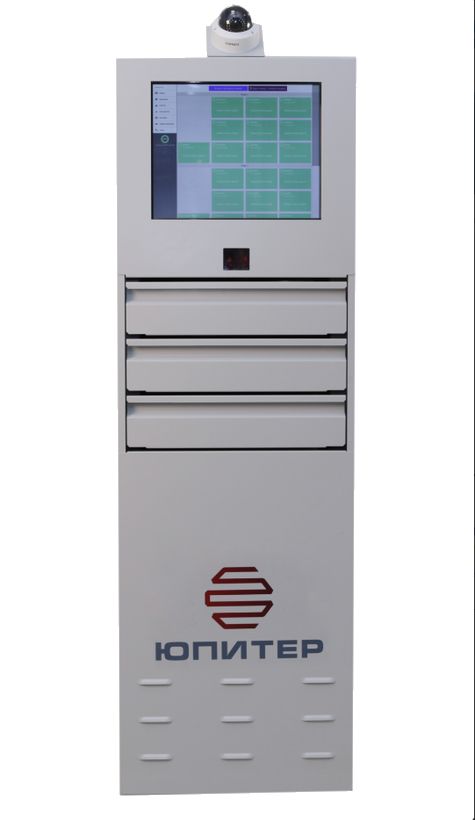

Юпитер-7420-01 … -0520, 30, 40, 50 и 60 регистраторов (исп. 2–6).

Мощность	300 / 350 / 400 / 450 / 500 Вт, не более
Масса нетто	118,0 / 129,0 / 140,0 / 151,0 / 162,0 кг
Ящиков	до 6 по 10 док-станций

Общее для линейкиОдин корпус, разная комплектация ящиков и хранилища.

Габариты (ВхШхГ)	не более 1955х550х640 мм
Питание	230 В, 50 Гц
Интерфейсы	USB — 2 шт., RJ-45 — 1 шт.
Степень защиты	IP21
Температура	от плюс 5 до плюс 50 °C, влажность не более 80 % при плюс (25 ± 2) °С
Монитор	сенсорный 19 дюймов

Как это работает и подключается

При подключении регистраторов к терминалу заряжаются их батареи и информация уходит в базу данных терминала.
Настройка доступа, приём и выдача регистраторов делаются на терминале под учётной записью ответственного лица через СПО; терминал читает штрихкоды пользователей и имеет встроенную IP-камеру для фиксации действий пользователей.
Кольцевой режим в СПО удаляет самые старые данные при заполнении хранилища; можно также включить ежедневное удаление по расписанию.
Первый запуск: войти под учёткой «Киоск», затем в СПО под Администратором — настроить учётные записи пользователей и параметры регистраторов.

Монтаж

Помещение готовит заказчик: площадка под терминал (по схеме размещения), питание 230 В, 50 Гц через автоматический выключатель, локальная сеть Ethernet с выходом в интернет.
Терминал ставят на колёса; после включения колёса блокируют стопорами.
Включение: питание на панели подключений (ИБП покажет «STBY»), затем включить ИБП удержанием кнопки 5–7 с («NORM» или «AVR»), после — кнопкой ПК системный блок. Для первого запуска подключить USB-клавиатуру.
Перед включением убедиться, что регистраторы в док-станции не вставлены.
Обслуживание: ежемесячное 1,5 ч, ежегодное 2,0 ч.

Примеры

Отдел полиции, охранное предприятие

Регистраторы выдаются и принимаются на терминале; каждому — своя учётная запись и штрихкод.

Хранилище видео

Ёмкость встроенного хранилища 8, 16 или 24 Тб; заполнение зависит от исполнения и разрешения: например, 10 регистраторов при 848х480 — 35 суток на 8 Тб.

Частые вопросы

Сколько регистраторов обслуживает?

От 10 до 60 в зависимости от исполнения.

Какая потребляемая мощность?

От 250 до 500 Вт по исполнениям.

Можно ли перемещать терминал?

Да, он на колёсах; на рабочем месте колёса блокируют стопорами.

Нюансы и грабли

Запрещено подключать терминал к сети без заземления, через удлинители и переходники, работать с включенным в сеть разобранным терминалом, обслуживать не обесточив.
Не для взрывоопасных и пожароопасных зон по ПУЭ.
Гарантия по паспорту — 12 месяцев со дня ввода в эксплуатацию, но не более 15 месяцев с момента отгрузки; срок службы терминалов не менее 3 лет.
Хранилище заполняется быстрее при высоком разрешении: 1920х1080 сокращает время заполнения.

Документация

Элеста — Терминал Юпитер-7420, руководство по эксплуатации (ЕАСД.469568.001 РЭ)
Элеста — Система МАВР «Юпитер», паспорт на систему (ЕАСД.467839.001 ПС)
