Elsys-AC-AE2/AE8 — расширители шлейфов сигнализации для контроллера Elsys-AC2

Адресные модули на АДЛС добавляют контроллеру Elsys-AC2 два (AE2) или восемь (AE8) шлейфов сигнализации с оконечными резисторами 10 кОм; питание по той же линии, блок питания не нужен.

Расширитель шлейфов сигнализации Elsys-AC-AE2/AE8

Модели семейства

Elsys-AC-AE2Расширитель на 2 шлейфа сигнализации.

Линия связи	адресная двухпроводная линия связи (АДЛС)
Питание	от АДЛС, 7–11,5 В, ток потребления не более 1 мА
Шлейфов сигнализации	2, НЗ или НР извещатели
Оконечный резистор	10 кОм (в комплекте 2 шт.)
Датчик вскрытия корпуса	есть
Габариты / масса	59×45×22 мм, не более 29 г
Условия эксплуатации	+5…+40 °C, влажность не более 98% при 25 °C

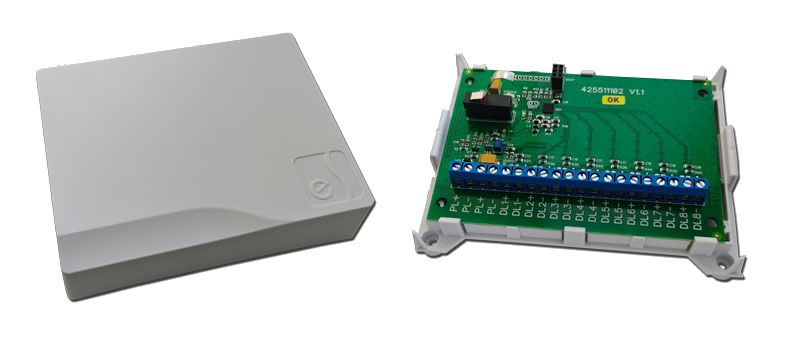

Elsys-AC-AE8Расширитель на 8 шлейфов сигнализации.

Линия связи	адресная двухпроводная линия связи (АДЛС)
Питание	от АДЛС, 7–11,5 В, ток потребления не более 4 мА
Шлейфов сигнализации	8, НЗ или НР извещатели
Оконечный резистор	10 кОм (в комплекте 8 шт.)
Датчик вскрытия корпуса	есть
Габариты / масса	136×123×37 мм, не более 123 г
Условия эксплуатации	+5…+40 °C, влажность не более 98% при 25 °C

Как это работает и подключается

Оба расширителя подключаются к контроллеру Elsys-AC2 по одной и той же АДЛС и получают от неё питание — отдельный источник не требуется.
Индикатор VD4: горит непрерывно при включении питания, мигает раз в 4 секунды при обмене по линии связи, мигает дважды в 4 секунды, если состояние любого шлейфа отличается от «норма».
Расширитель считывает состояние шлейфов с нормально замкнутыми или нормально разомкнутыми извещателями, оконечный резистор — 10 кОм на каждый шлейф.

Монтаж

Разъём X1 — подключение АДЛС (PL+/PL-); разъём X2 (AE2) или те же клеммы X1 (AE8) — под шлейфы сигнализации DL1+/DL1-…DL8+/DL8-.
Резисторы 10 кОм ±5% (С2-23 0,125 Вт или аналогичные) ставятся в конце каждого шлейфа — идут в комплекте: 2 шт. для AE2, 8 шт. для AE8.
Только в отапливаемых помещениях: рабочая температура +5…+40 °C, влажность до 98% при 25 °C, круглосуточный режим.

Примеры

Небольшое расширение

Elsys-AC-AE2 добавляет контроллеру Elsys-AC2 ещё два шлейфа сигнализации, когда штатных входов не хватает на пару-тройку зон.

Объект с большим числом зон

Elsys-AC-AE8 разом добавляет восемь адресных шлейфов — на одну плату вместо четырёх AE2.

Частые вопросы

Нужен ли расширителю отдельный блок питания?

Нет, оба расширителя питаются от той же адресной линии (АДЛС), к которой подключены — 7–11,5 В.

Сколько шлейфов добавляет каждая модель?

Elsys-AC-AE2 — два шлейфа сигнализации, Elsys-AC-AE8 — восемь, оба к контроллеру Elsys-AC2.

Нюансы и грабли

AE2 и AE8 — разные платы под разное число шлейфов, а не одна плата с DIP-переключателем: выбирать модель по нужному числу зон заранее.
Оконечные резисторы должны быть номиналом именно 10 кОм ±5% — паспорт прямо указывает эту величину и комплектует расширитель нужным числом резисторов.

Документация

Elsys (ГК «ТвинПро» / ООО «ЕС-пром») — Расширитель шлейфов сигнализации Elsys-AC-AE2, паспорт ЕСЛА.425511.103 ПС, 2026
