Elsys-MB-SM — контроллер доступа на 1–2 точки, сетевой и автономный режим

Контроллер обслуживает одну дверь с двусторонним проходом или две двери с односторонним контролем, работает в сети RS-485 под управлением ПО СКУД Elsys либо автономно по мастер-карте.

Модели семейства

Elsys-MB-SM (базовый вариант исполнения)Плата, питание 10–15 В постоянного тока.

Напряжение питания	10–15 В постоянного тока; ток потребления не более 250 мА
Считыватели / точки доступа	до 2 считывателей; 2 односторонние точки доступа или 1 двусторонняя
Карты доступа	не менее 16 700 000 кодовых комбинаций, длина значащей части номера — 3 байта
Пользователи / события	до 4096 пользователей (2048 — при использовании PIN-кодов), до 4096 событий в памяти
Входы / выходы	8 входов (0–5 В, ток КЗ не более 5,5 мА), 2 релейных выхода (6 А, 30 В DC), 8 выходов «открытый коллектор» (0–40 В, номинал 70 мА, макс. 150 мА на выход, до 500 мА суммарно в группе)
Линия связи	RS-485, 4800–115200 бит/с, экранированная витая пара 120 Ом, сечение от 0,2 мм²
Быстродействие	время реакции на заявку прохода не более 1,2 с; пропускная способность не менее 60 чел/мин
Часы и резерв	погрешность хода часов не более 15 с/сутки; литиевая батарея CR2032, срок службы не менее 3 лет
Габариты / масса	200×145×55 мм, не более 0,4 кг
Надёжность	наработка на отказ не менее 10 000 час, срок службы 10 лет

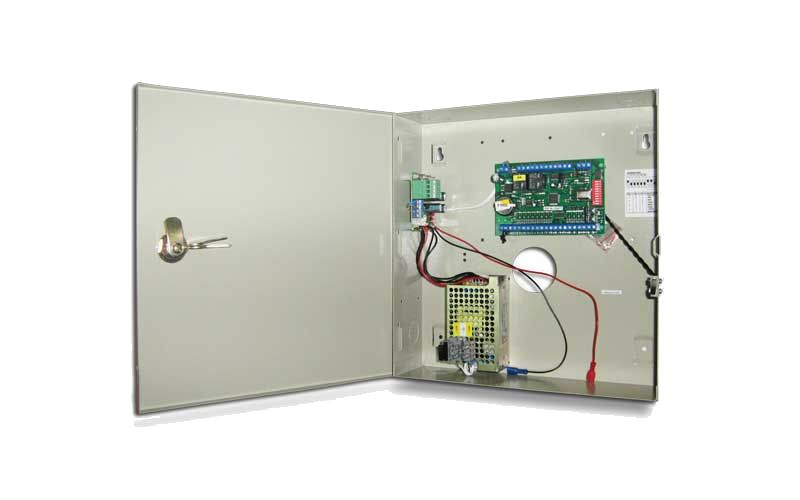

Elsys-MB-SM-2A-ТП (вариант исполнения «-01»)Металлический корпус с замком и встроенным резервируемым источником питания.

Напряжение питания	187–242 В переменного тока через встроенный ИВЭП
Ток потребления	не более 100 мА
Габариты / масса	300×298×90 мм, не более 3 кг

Как это работает и подключается

В сетевом режиме контроллер работает под управлением ПО СКУД Elsys, объединяясь с другими контроллерами по RS-485 через преобразователь интерфейсов или коммуникационный сетевой контроллер Elsys-MB-Net.
Поддерживаемые форматы считывателей: Wiegand-26/33/34/37/40/42/44 (разновидность определяется автоматически) или 1-Wire (Touch Memory); формат задаётся настройкой «Интерфейс считывателей» (по умолчанию Wiegand).
Глобальный и локальный контроль последовательности прохода (защита от повторного использования идентификатора) работает при количестве карт доступа не более 150.
Программирование мастер-карты: кратковременно нажать RESET, затем в течение 30 с выполнить 3 коротких (4 — для Touch Memory) нажатия тампера и одно длинное (интервалы между нажатиями не более 6 с), предъявить карту — контроллер назначит её мастер-картой, очистит память карт и перейдёт в автономный режим.
В автономном режиме каждое предъявление мастер-карты циклически переключает режимы «Добавление карты для считывателя 1/2/обоих» и «Удаление карты» — карту добавляют или удаляют предъявлением в нужном режиме; через 30 с после последнего предъявления контроллер возвращается в обычный режим.

Монтаж

Линия RS-485 — экранированная витая пара 120 Ом ±10%, сечение от 0,2 мм² (0,5 мм/AWG24), топология «шина», не более 32 устройств в сегменте, максимум 1200 м на сегмент, ответвления не более 0,5 м; терминаторы — только на устройствах на концах линии.
Перемычку JP1 отключают, если контроллер не находится на конце линии связи.
Адрес контроллера задаётся DIP-переключателями SW1.1–SW1.6 (диапазон 1–63, вес переключателей 1/2/4/8/16/32, сумма включённых = адрес), скорость обмена — переключателями SW1.7–SW1.9; после изменения — перезагрузка кнопкой RESET. Если все SW1.7–SW1.9 в положении OFF, скорость задаётся программно (по умолчанию 19200 бит/с), но этот режим не рекомендован.
После транспортировки в холода — выдержать контроллер в упаковке не менее 1 часа при комнатной температуре перед включением.
Для входных и сильноточных выходных цепей формировать два отдельных жгута на расстоянии не менее 0,3 м друг от друга.
Сигнальные «земли» всех устройств RS-485 соединяются в одной точке проводом не менее 1 мм²; разница потенциалов между контроллерами не должна превышать 1 В, иначе линия перестаёт работать и выходят из строя драйверы RS-485.

Примеры

Одна дверь с двусторонним контролем

Оба считывателя (вход/выход) подключены к одному контроллеру, нормальнозамкнутые контакты обоих реле включены последовательно в цепь замка, датчик прохода — на входы S1 и S2.

Автономная работа без сети

После программирования мастер-карты контроллер переходит в автономный режим: временные расписания не учитываются, пользователю назначается один из трёх уровней доступа (считыватель 1, считыватель 2 или оба).

Частые вопросы

Сколько дверей обслуживает один Elsys-MB-SM?

Две двери с односторонним контролем доступа (по одному считывателю на дверь) либо одна дверь с двусторонним контролем (оба считывателя на одну дверь).

Как перевести контроллер в автономный режим?

Запрограммировать мастер-карту: нажать RESET, в течение 30 с выполнить нужную последовательность нажатий тампера и предъявить карту — контроллер очистит память и перейдёт в автономный режим.

Сколько пользователей помнит контроллер?

До 4096 без PIN-кодов, до 2048 — если используются PIN-коды (по паспорту РЭ).

Нюансы и грабли

Контроль последовательности прохода (защита от повторного антипассбэка) работает только при не более чем 150 картах доступа — на объекте с большей базой пропусков эта функция не гарантирована.
Суммарный ток группы слаботочных выходов «открытый коллектор» ограничен 500 мА — при подключении нескольких индикаторов или реле через эти выходы считать нагрузку по группе, а не по каждому выходу отдельно (номинал 70 мА, максимум 150 мА на выход).
При использовании PIN-кодов максимальное число пользователей падает вдвое — с 4096 до 2048.
DIP-переключатели SW1.7–SW1.9 в положении OFF означают программную установку скорости (не рекомендуется производителем) — если после смены переключателей скорость не поменялась, проверить, не забыт ли хоть один в OFF.
После инициализации оборудования через управляющее ПО автономный режим выключается — инициализацию нужно проводить ДО программирования мастер-карты, а не после.

Документация

Elsys — Контроллер доступа Elsys-MB-SM, руководство по эксплуатации, версия документа 2.10 (07.2024)
