Elsys-MB — контроллер СКУД с охранными функциями, исполнения Light/Standard/Pro/Pro4

Адресный контроллер большой ёмкости СКУД с функциями охранной сигнализации: 4 исполнения отличаются числом считывателей, точек доступа, реле и входов; память расширяется модулями Elsys-XB.

Контроллер доступа Elsys-MB (Light/Standard/Pro/Pro4)

Модели семейства

Elsys-MB LightМладшее исполнение: 2 считывателя, 2 реле, 2 аналоговых входа.

Считыватели	2
Точки доступа	2 односторонние или 1 двусторонняя
Релейные выходы	2, «сухие» контакты на переключение, 500 мА / 2 А, 30 В пост. тока (паспорт/РЭ)
Аналоговые входы (с контролем резистора)	2
Выходы «открытый коллектор»	7
Пользователей без модуля расширения	400
Питание / потребление	10–14 В, не более 250 мА

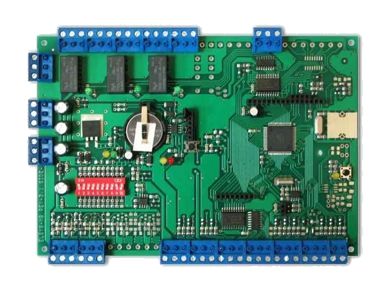

Elsys-MB StandardСреднее исполнение: 2 считывателя, 3 реле, 4 аналоговых входа.

Считыватели	2
Точки доступа	2 односторонние или 1 двусторонняя
Релейные выходы	3, «сухие» контакты на переключение, 500 мА / 2 А, 30 В пост. тока (паспорт/РЭ)
Аналоговые входы (с контролем резистора)	4
Выходы «открытый коллектор»	7
Пользователей без модуля расширения	400
Питание / потребление	10–14 В, не более 250 мА

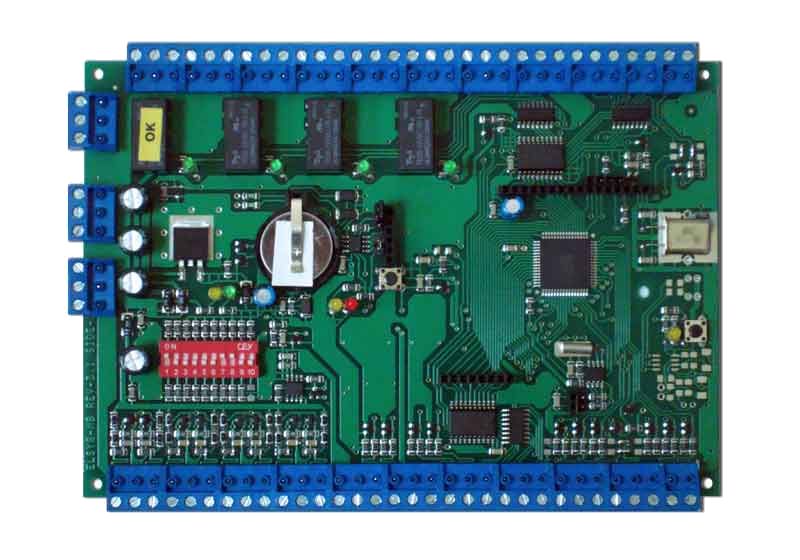

Elsys-MB ProСтаршее двухсчитывательное исполнение: 4 реле, 8 аналоговых входов.

Считыватели	2
Точки доступа	2 односторонние или 1 двусторонняя
Релейные выходы	4, «сухие» контакты на переключение, 500 мА / 2 А, 30 В пост. тока (паспорт/РЭ)
Аналоговые входы (с контролем резистора)	8
Выходы «открытый коллектор»	14
Пользователей без модуля расширения	400
Питание / потребление	10–14 В, не более 250 мА

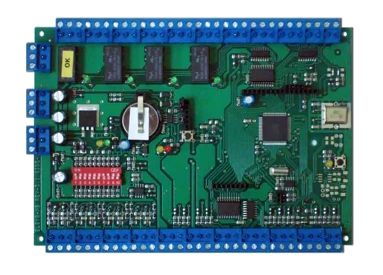

Elsys-MB Pro4Четырёхсчитывательное исполнение для двух двусторонних точек доступа на одном контроллере.

Считыватели	4
Точки доступа	4 односторонние или 2 двусторонние
Релейные выходы	4, «сухие» контакты на переключение, 500 мА / 2 А, 30 В пост. тока (паспорт/РЭ)
Аналоговые входы (с контролем резистора)	8
Выходы «открытый коллектор»	14
Уровни доступа без модуля расширения	24 (предельно 96) — вдвое меньше, чем у Light/Standard/Pro, из-за 4 считывателей на уровень
Питание / потребление	10–14 В, не более 250 мА

Как это работает и подключается

Контроллер настраивается и обслуживается управляющим ПО по интерфейсу RS-485: до 63 устройств в линии, длина линии до 1200 м (плюс 1200 м на каждый репитер), скорости обмена 4800–115200 бит/с; экранированная витая пара не хуже 5-й категории, волновое сопротивление 120 Ом, сечение не менее 0,2 мм².
При разрыве связи с ПК контроллер сохраняет все основные функции автономно — решения по проходу принимает сам.
Считыватели — форматы Wiegand-26/33/34/37/40/42/44 и 1-Wire (Touch Memory); дополнительный идентификационный признак (PIN-код) вводится с клавиатуры считывателя.
Память расширяется модулями Elsys-XB2/XB8/XB32/XB64: пользователи растут с 400 (без модуля) до 2300, 10000, 40000 и 81000 (предельные значения в скобках — 4700, 20000, 65500, 162000 соответственно); события — с 250 до 1800, 7800, 31000 и 61000.
Штатное питание — источники Elsys-SWPS-2А (вход AC 187–242 В) или Elsys-SWPS-2И (AC 110–242 В либо DC 150–350 В), оба с резервом от АКБ 12 В, автопереходом на резерв при пропадании сети и обратно, сигналами POWER FAIL и LOW BATTERY.

Монтаж

Заземление оборудования — обязательное требование РЭ перед монтажом линии связи и подключением питания.
Оконечный резистор охранных шлейфов — 2 кОм (рекомендация РЭ); напряжение питания шлейфов 13,2 В, ток короткого замыкания аналогового входа не более 12 мА.
После монтажа: установка скорости обмена и сетевых адресов контроллеров, при необходимости — очистка конфигурации и обновление встроенного ПО (РЭ, разделы 2.3.5–2.3.8).
Резервная батарея CR2032: срок службы в режиме хранения (основное питание отключено) — не менее 90 суток, в режиме эксплуатации (питание включено) — не менее 3 лет.
Импульсные источники Elsys-SWPS-2И дают пусковой ток до 60 А (исполнение 01 — до 20 А) в момент пиковой фазы сетевого напряжения — автоматические выключатели питания выбирать групп C или D с учётом этого броска, иначе возможны ложные отключения при подаче питания.

Примеры

Проходная небольшого офиса

Elsys-MB Light или Standard: 2 считывателя на одну двустороннюю точку доступа, до 400 пользователей без модуля расширения памяти.

Объект с несколькими дверями на одном контроллере

Elsys-MB Pro4: 4 считывателя, до 2 двусторонних точек доступа или 4 односторонних на одном приборе.

Рост базы пользователей без замены контроллера

Модуль расширения памяти Elsys-XB64 поднимает лимит с 400 пользователей до 81000 (предельно 162000) на том же контроллере.

Частые вопросы

Чем отличаются исполнения Light/Standard/Pro/Pro4?

Числом считывателей и точек доступа (2/2/2/4), релейных выходов (2/3/4/4), аналоговых входов (2/4/8/8) и выходов «открытый коллектор» (7/7/14/14) — так указано в таблице технических характеристик РЭ.

Нужен ли компьютер для работы контроллера?

Для настройки — да, управляющим программным обеспечением по RS-485. Для дежурной работы — нет: контроллер сохраняет все основные функции при разрыве связи с ПК.

Какое питание нужно контроллеру?

10–14 В постоянного тока, потребление базового модуля не более 250 мА; штатные источники — Elsys-SWPS-2А или Elsys-SWPS-2И с резервом от АКБ 12 В.

Как увеличить число пользователей на контроллере?

Установить модуль расширения памяти Elsys-XB2/XB8/XB32/XB64 — лимит растёт с 400 (без модуля) до 81000 пользователей (предельно 162000) на Elsys-XB64.

Нюансы и грабли

Ёмкость памяти (пользователи, события, временные блоки) в таблице РЭ — общая для всех исполнений и зависит только от модуля расширения Elsys-XB, а не от Light/Standard/Pro/Pro4; путать с числом считывателей и выходов, которое как раз отличается по исполнениям, не стоит.
У Pro4 число уровней доступа без модуля расширения почти вдвое ниже, чем у Light/Standard/Pro (24 против 48) — это не брак, а следствие четырёх считывателей на один уровень доступа вместо двух (примечание РЭ).
Время технической готовности контроллера после включения питания — не более 10 с, источников питания Elsys-SWPS — не более 1 с; при последовательном включении щита это разные паузы.
Средняя наработка на отказ контроллера — не менее 10000 ч при вероятности безотказной работы 0,95 за 1000 ч; источников питания — тот же показатель, но средний срок службы у них меньше (7 лет против 10 лет у контроллера).
В паспорте и РЭ есть расхождение: паспорт (п.2.8) даёт нагрузочную способность релейных выходов не более 500 мА при 30 В, РЭ — 2 А при 30 В постоянного тока на все исполнения. Реальная допустимая нагрузка, вероятно, между ними; большее значение разумно считать допустимым кратковременно, в длительном режиме ориентироваться на меньшее.

Документация

Elsys — Система контроля и управления доступом большой ёмкости с функциями охранной сигнализации Elsys, Руководство по эксплуатации, ТУ 4372-001-91052586-2013, версия документа 09_17, 2017
Elsys — Контроллер доступа Elsys-MB. Паспорт, ВКУФ.425723.002 ПС (2018)
