Elsys-MB-AC — охранный контроллер на 8 шлейфов для СКУД Elsys

Контроллер централизованной и локальной охраны на 8 шлейфов сигнализации, до 8 разделов, до 1024 пользователей; работает в линии RS-485 совместно со СКУД Elsys, тревоги — на ПЦН.

Модели семейства

Elsys-MB-AC (базовый вариант)пластиковый корпус, питание постоянным током.

Питание	от 11 до 15 В постоянного тока
Потребление	не более 250 мА
Габариты	200×145×55 мм
Масса	не более 0,4 кг

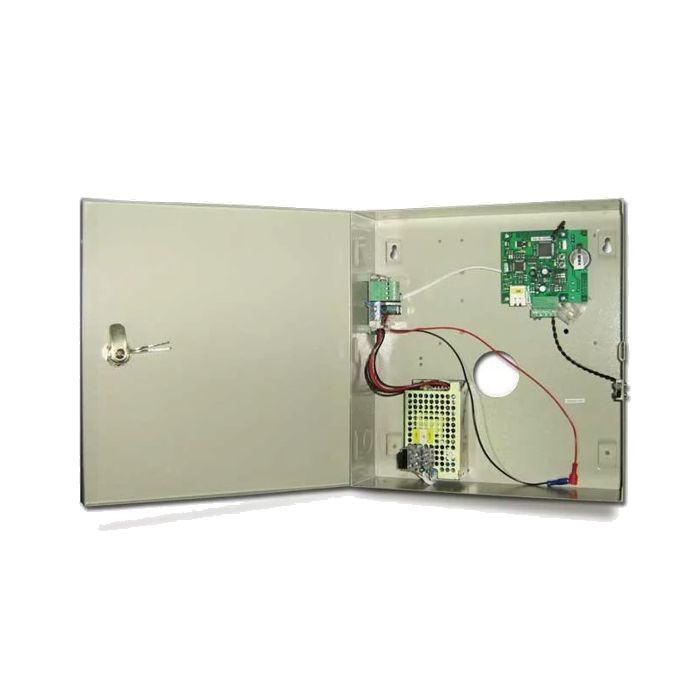

Elsys-MB-AC-2А-ТП (исполнение «-01»)металлический запираемый корпус со встроенным резервируемым источником питания.

Питание	от 187 до 242 В переменного тока
Потребление	не более 100 мА
Габариты	300×298×90 мм
Масса	не более 3 кг

Как это работает и подключается

8 входов ШС, каждый в одном из 5 режимов (без контроля/с контролем оконечного резистора, НР или НЗ извещатели); для охранных шлейфов рекомендованы режимы 3–5 — с оконечным резистором 2 кОм и антисаботажной защитой.
До 8 разделов охранной сигнализации, каждый — из входов 1–8; управление режимом охраны с ПК по RS-485, через встроенные программируемые взаимодействия или локально считывателем (карта / PIN+карта / только PIN) с проверкой полномочий пользователя.
1 считыватель с интерфейсом Wiegand (форматы 26, 33, 34, 37, 40, 42, 44) или 1-Wire (Touch Memory); 2 программируемых релейных выхода 6 А/30 В DC и 8 слаботочных выходов «открытый коллектор» (номинальный ток 70 мА, максимум 150 мА на выход, 500 мА суммарно в группе).
До 1024 пользователей, до 2048 событий в буфере энергонезависимой памяти; при потере связи с ПК контроллер работает автономно, события накапливаются и передаются после восстановления связи.
До 50 программируемых взаимодействий «событие → команда» между входами, разделами и выходами контроллера, включая реакции на события других контроллеров в режиме MULTIMASTER.

Монтаж

Линия RS-485: экранированная витая пара не ниже категории 5, волновое сопротивление 120 Ом, сечение от 0,2 мм², топология «шина», не более 32 устройств на сегмент, длина сегмента до 1200 м, ответвления не длиннее 0,5 м; перемычка JP1 — только на приборах по краям линии.
Считыватель: кабель Wiegand — до 150 м (рекомендуется не более 50 м), Touch Memory — до 15 м, сечение проводов от 0,22 мм²; на расстояниях свыше 30 м увеличивать сечение питающих проводов или ставить отдельный источник у считывателя.
Провода считывателя не прокладывать витой парой вместе с силовыми кабелями (220 В, управление замками) — расстояние не менее 0,3 м, перпендикулярное пересечение допустимо.
Оконечные резисторы в шлейфах (режимы 3–5) — обязательная антисаботажная мера: без них замыкание шлейфа злоумышленником неотличимо от нормального состояния.

Примеры

Автономная охрана офиса или склада

8 шлейфов на входы/объём/периметр, разделы под каждое помещение, тревога на ПЦН по двум реле — работает без ПК.

Централизованная охрана в составе СКУД Elsys

РЭ описывает режим, когда режимами охраны управляют командами с ПК по RS-485, а не считывателем на месте.

Частые вопросы

Сколько шлейфов и разделов у контроллера?

8 входов ШС и до 8 разделов охранной сигнализации, согласно РЭ.

Работает ли контроллер без компьютера?

Да, все основные функции — автономно, включая локальное управление охраной со считывателя; события накапливаются в буфере до 2048 записей до восстановления связи с ПК.

Чем отличаются два исполнения контроллера?

Базовое — пластиковый корпус, питание 11–15 В постоянного тока; «-01» (Elsys-MB-AC-2А-ТП) — металлический запираемый корпус со встроенным резервируемым источником 220 В.

Нюансы и грабли

Выходы B1/L1/L2 управления индикацией считывателя — «открытый коллектор» с активным низким логическим уровнем: нужен считыватель с поддержкой инверсного управления индикацией (в большинстве считывателей это режим по умолчанию, но не во всех).
Для считывателей со встроенной клавиатурой контроллеру нужен режим передачи одиночных символов, а не пакетный — иначе PIN-код не примется корректно.
Код карты хранится 6 байтами, но для совместимости с Wiegand-26 (3 байта) есть режим сравнения по младшим 3 байтам — если он не включен, а на объекте разные форматы карт, идентификация может не совпасть.

Документация

Elsys (ТвинПро/ЕС-пром) — Охранный контроллер Elsys-MB-AC, РЭ ЕСЛА 425511.001 РЭ, версия документа 1.04 (07.2024)
