Elsys-MB-Net / Elsys-MB-Net II — коммуникационный сетевой контроллер (КСК)

Объединяет контроллеры доступа и охранные контроллеры Elsys через Ethernet и RS-485: обмен с ПК, связь контроллеров, глобальный антипассбэк. Net II ещё и центральный охранный контроллер.

Коммуникационный сетевой контроллер Elsys-MB-Net

Модели семейства

Elsys-MB-NetБазовый КСК: объединяет контроллеры Elsys-MB через Ethernet, до 63 контроллеров на линию RS-485.

Питание (базовый / "-01")	10–24 В DC, ток до 250 мА / 187–242 В AC, ток до 100 мА
Масса (базовый / "-01")	0,2 кг / 3,0 кг
Габариты (базовый / "-01")	132×82×35 мм / 300×298×90 мм
КСК в системе	до 255
Контроллеров на линию RS-485	до 63 (напрямую подключается до 31, свыше — через повторители RS-485)
Скорость RS-485	4800–115200 бит/с, длина линии до 1200 м
Протоколы Ethernet	TCP, UDP
Готовность / наработка	5 с после включения; наработка на отказ не менее 10 000 ч, срок службы 10 лет

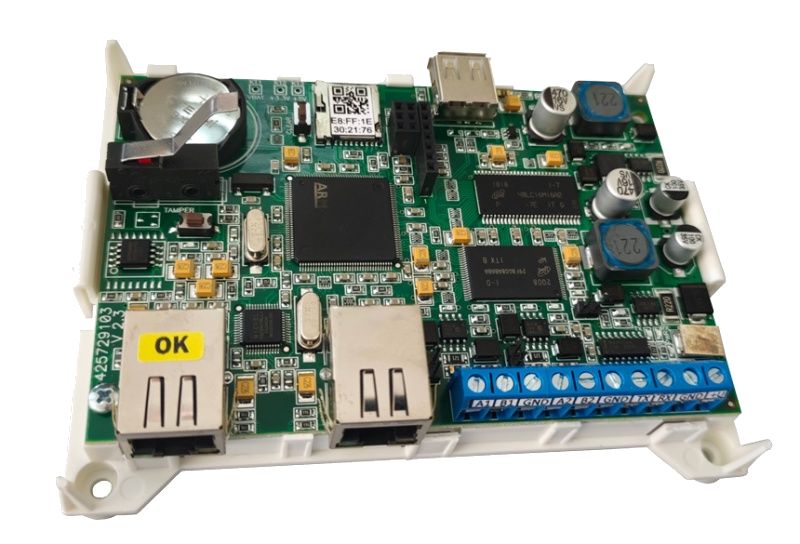

Elsys-MB-Net IIРазвитие линейки: шире список совместимого оборудования, встроенный Ethernet-коммутатор на 2 порта, опция центрального контроллера охранной подсистемы.

Совместимость	КСК Elsys-MB-Net/Net II/Elsys-NG-Net II; контроллеры Elsys-MB (Light/Std/Pro/Pro4), Elsys-MB-SM, линейка Elsys-NG (NG-200/800/1000); охранные контроллеры Elsys-MB-AC, Elsys-AC2; модули Elsys-IO/MB, Elsys-RM16С; клавиатуры Elsys-CP2
Питание (базовый / "-01")	10–30 В DC, 6 Вт / 187–242 В AC, 20 Вт
Масса (базовый / "-01")	0,25 кг / 3,0 кг
Габариты (базовый / "-01")	132×102×37 мм / 300×298×90 мм
Ethernet	10/100 Mbps, 2 разъёма RJ-45, встроенный сетевой коммутатор
КСК в системе	до 255; контроллеров на линию RS-485 — до 63 (напрямую до 31); контроллеров в сетевой группе — до 63
Резервное питание часов	литиевая батарея CR2032 (3 года) либо, в зависимости от партии, ионистор без обслуживания (не менее 3 суток автономности)
Охранная подсистема (в роли центрального контроллера)	до 126 устройств (контроллеры + клавиатуры), 4096 охранных зон, 4096 разделов, 2048 групп разделов, 512 программируемых выходов, 64 000 пользователей охраны, до 64 000 групп управления охраной (при среднем 5 разделов в группе)

Как это работает и подключается

Два коммуникационных порта: RS-485 (к нему подключаются контроллеры доступа) и Ethernet (КСК включается в ЛВС предприятия).
По Ethernet КСК — TCP-сервер для обмена с ПК/сервером интеграции; для обмена с другими КСК и IP-контроллерами используется UDP.
Все рабочие настройки хранятся в энергонезависимой памяти КСК; при отсутствии связи с ПК КСК продолжает обмен данными с оборудованием СКУД Elsys самостоятельно.
КСК протоколирует события своей работы (включение MULTIMASTER, сброс по сторожевому таймеру, программный/аппаратный сброс, разрушение базы данных, включение/выключение питания и обмена данными) и передаёт их в ПК при наличии связи, иначе копит в памяти.

Монтаж

Все монтажные работы — только при отключённом питании всех устройств системы, включая управляющий ПК; монтаж и ТО — персонал с группой по электробезопасности не ниже третьей. Работы при включённом оборудовании запрещены.
Корпус в металлическом исполнении нельзя крепить на незаземлённые металлоконструкции и корпуса других приборов — возможен потенциал в десятки вольт относительно земли и сигнальной земли линии связи.
После транспортировки в холод выдержать изделие в упаковке при комнатной температуре не менее часа перед включением.
Перемычка JP1 устанавливается, только если КСК стоит на одном из концов линии связи RS-485; в остальных случаях снимается.
Для исполнения «-01»: аккумулятор подключают к источнику Elsys-SWPS-2И после включения сетевого питания, соблюдая полярность (красный — к «+», чёрный/синий — к «-»).
Исполнение «-01» подключается к сети 220 В, 50 Гц с обязательным заземлением; импульсный пусковой ток источника питания может достигать 60 А в момент пика сетевого напряжения (310–325 В), спадая менее 2 А за 1–2,5 мс, энергия импульса ~4,75 Дж — это штатный режим, а не неисправность.
RS-485: экранированная витая пара 120 Ом ±10%, сечение от 0,2 мм² (AWG24), топология «шина», до 32 устройств в сегменте, длина сегмента до 1200 м, терминаторы только на концах линии, ответвления не более 0,5 м. Клеммы A/B соединять одноимённо; сигнальные «земли» устройств на линии — в одной точке проводом от 1 мм², разность потенциалов не более 1 В — иначе выход из строя драйверов RS-485.
Техническое обслуживание — только при выключенном питании прибора и обесточенной линии RS-485 (все устройства на линии выключены).

Примеры

Объединение контроллеров разных линеек в одну систему

Net II по РЭ совместим одновременно с контроллерами Elsys-MB (Light/Std/Pro/Pro4) и линейкой Elsys-NG (NG-200/800/1000) — не нужно менять КСК при переходе на новые контроллеры.

Централизованная охранная сигнализация без отдельного прибора

Net II может взять на себя функции центрального контроллера охраны для своего сегмента — сбор состояний зон, формирование разделов и групп, без выделенного охранного прибора.

Замена/резерв часов при долгом обесточивании

В части партий Net II литиевую батарею часов заменяет ионистор — держит время и данные не менее 3 суток без обслуживания.

Частые вопросы

Чем Elsys-MB-Net II отличается от MB-Net?

Net II совместим с более широким списком оборудования (линейка Elsys-NG, охранные контроллеры Elsys-MB-AC/AC2, модули Elsys-IO/MB, Elsys-RM16С, клавиатуры Elsys-CP2), имеет встроенный 2-портовый Ethernet-коммутатор и может выполнять функции центрального контроллера охранной сигнализации для своего сегмента.

Сколько контроллеров можно подключить к одному КСК?

Напрямую к линии RS-485 — до 31 контроллера; для увеличения до 63 нужны повторители интерфейса RS-485. В системе — до 255 КСК.

Какой кабель нужен для линии RS-485?

Экранированная витая пара 120 Ом ±10%, сечением от 0,2 мм² (AWG24), топология «шина», сегмент до 1200 м, терминаторы на концах линии.

Нюансы и грабли

Свыше 31 контроллера на линию RS-485 без повторителей интерфейса не подключить, хотя в характеристиках заявлено «до 63» — это ёмкость линии в целом, а не прямое подключение к одному КСК.
Разность потенциалов сигнальной земли устройств на линии RS-485 более 1 В выводит из строя драйверы линии — при невозможности выровнять землю нужны повторители с гальванической развязкой, а не игнорирование требования.
Импульсный пусковой ток до 60 А у исполнения «-01» при включении в момент пика сетевого напряжения — нормальная характеристика источника, не повод искать неисправность при первом включении.
У Net II часть партий комплектуется ионистором вместо литиевой батареи CR2032 — при замене резервного источника проверять, что фактически установлено в конкретном экземпляре, а не полагаться на паспортное «CR2032» по умолчанию.
Охранная подсистема Net II считается отдельно от ёмкости СКУД: 126 устройств на сегмент, 4096 зон — это лимиты именно централизованной охраны под управлением этого КСК, не общая ёмкость системы Elsys.

Документация

Elsys — Коммуникационный сетевой контроллер Elsys-MB-Net. Руководство по эксплуатации, ВКУФ 425729.003 РЭ, версия 1.06 (10.2024)
Elsys — Коммуникационный сетевой контроллер Elsys-MB-Net II. Руководство по эксплуатации, ЕСЛА 425729.103 РЭ, версия 1.08 (03.2026)
