Elsys-NG-1000 — контроллер доступа с TLS и DHCP, 4 считывателя

Контроллер СКУД Elsys-NG: 4 считывателя (Wiegand/ES-Wiegand/Touch Memory/ESDP), до 4 односторонних или 2 двусторонних точек, 802.1x/EAP-TLS/TLS/mTLS, DHCP; корпус DIN или металл, 220 В.

Модели семейства

Elsys-NG-1000-DINПластиковый корпус на DIN-рейку, питание от внешнего источника 10–30 В постоянного тока.

Питание	10–30 В DC, потребление не более 8 Вт
Масса / габариты	0,5 кг; 177×128×55 мм
Считыватели	4; Wiegand (26/32/33/34/36/37/40/42/44/48/56/58/64/66), ES-Wiegand-128, Touch Memory, ESDP (прошивка ≥5.06)
Точки доступа	4 односторонние или 2 двусторонние
Интерфейсы связи	Ethernet 10/100 Mbps — 1 шт., с DHCP; RS-485 — 2 шт. (4800–115200 бит/с)
Сетевая защита	802.1x, EAP-TLS, TLS 1.2/1.3, mTLS 1.2/1.3; ключ сертификата RSA-4096
Входы/выходы	12 цифровых входов, 8 аналоговых с контролем оконечного резистора, 4 релейных выхода (2 А, 30 В DC), 16 выходов «открытый коллектор» (70 мА номинал, 150 мА макс.)
Память (конфигурация №1 по умолчанию)	до 400 000 пользователей, 700 000 событий, 16 382 уровня доступа, 65 536 временных интервалов; РЭ указывает конфигурации до 250 000 уровней доступа и 500 000 интервалов
Время готовности	не более 20 с после включения питания

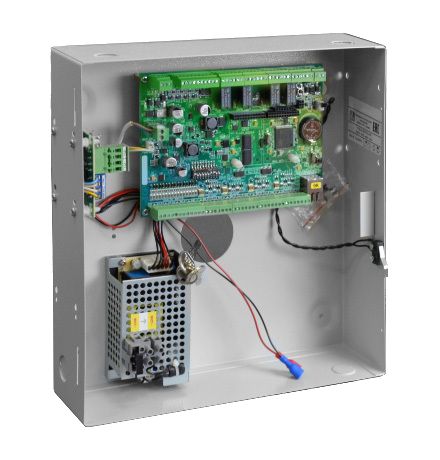

Elsys-NG-1000-BOXМеталлический запираемый корпус со встроенным резервируемым источником питания 220 В.

Питание	187–242 В AC, 50 Гц, потребление не более 20 Вт
Масса / габариты	3 кг; 300×298×90 мм
Наработка на отказ	не менее 10 000 ч, срок службы 10 лет

Как это работает и подключается

К серверу интеграции СКУД Elsys подключается тремя способами: по RS-485 через преобразователь интерфейсов, по RS-485 через коммуникационный сетевой контроллер (КСК), либо напрямую по Ethernet.
Поддерживает DHCP для автоматического получения сетевых настроек, а также ручную настройку.
Контроль последовательности прохода (antipassback) — трёх видов: глобальный аппаратный (работает без связи с сервером), глобальный программный (нужна связь с сервером) и локальный в пределах контроллера.
Одновременно контроллер работает только с одним типом интерфейса считывателей на приборе — совместная работа считывателей с разными интерфейсами невозможна, тип задаётся в конфигурирующем ПО.
Выходы индикации считывателя (звук, красный/зелёный светодиод) — «открытый коллектор» с активным низким уровнем; нужен считыватель с поддержкой инверсного управления индикацией.

Монтаж

Все монтажные работы — только при отключённом питании всех устройств системы, включая управляющий ПК; монтаж и ТО — персонал с группой по электробезопасности не ниже третьей.
Корпуса контроллера и управляющего компьютера подключаются к общему контуру заземления; металлический корпус нельзя крепить на незаземлённые металлоконструкции.
После транспортировки в холод выдержать контроллер в упаковке при комнатной температуре не менее часа перед включением.
RS-485 (обе линии): экранированная витая пара 120 Ом ±10%, сечение от 0,2 мм² (AWG24), топология «шина», до 32 устройств в сегменте, длина сегмента до 1200 м, терминаторы только на концах линии. Клеммы A/B соединять одноимённо; сигнальные «земли» контроллеров на линии — в одной точке проводом от 1 мм², разность потенциалов не более 1 В.
Считыватели: провод от 0,22 мм², падение напряжения не более 0,3 В; при удалении свыше 30 м — питание считывателя от отдельного источника или провод от 1 мм². Длина кабеля: Wiegand — до 150 м (рекомендуется до 50 м), Touch Memory — до 15 м, ESDP — по второй линии RS-485.
ESDP требует прошивку контроллера версии 5.06 или выше и занимает вторую линию RS-485.

Примеры

Объект с сетевой безопасностью по 802.1x

РЭ описывает поддержку 802.1x, EAP-TLS, TLS/mTLS 1.2 и 1.3 с сертификатом RSA-4096 — контроллер проходит корпоративную аутентификацию в сети, а не просто торчит в VLAN.

Крупный объект без выделенного сервера рядом

Глобальный аппаратный antipassback работает и без связи с сервером интеграции — контроль последовательности прохода не теряется при обрыве сети.

Считыватели ESDP на большом удалении

Интерфейс ESDP работает по второй линии RS-485; контроллеру нужна прошивка 5.06 или новее.

Частые вопросы

Чем отличаются -DIN и -BOX?

-DIN — пластиковый корпус на DIN-рейку, питание 10–30 В DC. -BOX — металлический запираемый корпус со встроенным резервируемым источником 220 В.

Поддерживает ли контроллер защищённую сеть с 802.1x?

Да, РЭ указывает поддержку 802.1x, EAP-TLS, TLS 1.2/1.3, mTLS 1.2/1.3 с сертификатом RSA-4096, а также DHCP для автоматической сетевой настройки.

Сколько пользователей контроллер держит по умолчанию?

Конфигурация памяти №1 (по умолчанию) — до 400 000 пользователей и 700 000 событий; другие конфигурации распределения памяти описаны в РЭ отдельно и требуют соответствующей версии прошивки.

Нюансы и грабли

Считыватели с разными интерфейсами на одном контроллере одновременно не работают — тип задаётся один на весь прибор.
Считыватель без поддержки инверсной (активный низкий уровень) индикации будет светить светодиодами наоборот или не светить.
Ёмкость памяти по умолчанию (конфигурация №1) — не предел контроллера, но и не безусловный максимум: другие конфигурации распределения памяти требуют более новых прошивок — версию проверять перед заказом под большую ёмкость.
TLS/mTLS и 802.1x — это сетевая защита самого контроллера в Ethernet-сегменте; она не заменяет требования к заземлению и разводке RS-485, которые в этой линейке остаются прежними.

Документация

Elsys — Контроллер доступа Elsys-NG-1000. Руководство по эксплуатации, ЕСЛА.425723.408 РЭ, версия 1.09 (03.2026)
